一套城市政工程20m空心板设计dwg格式CAD图纸(钢筋构造图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

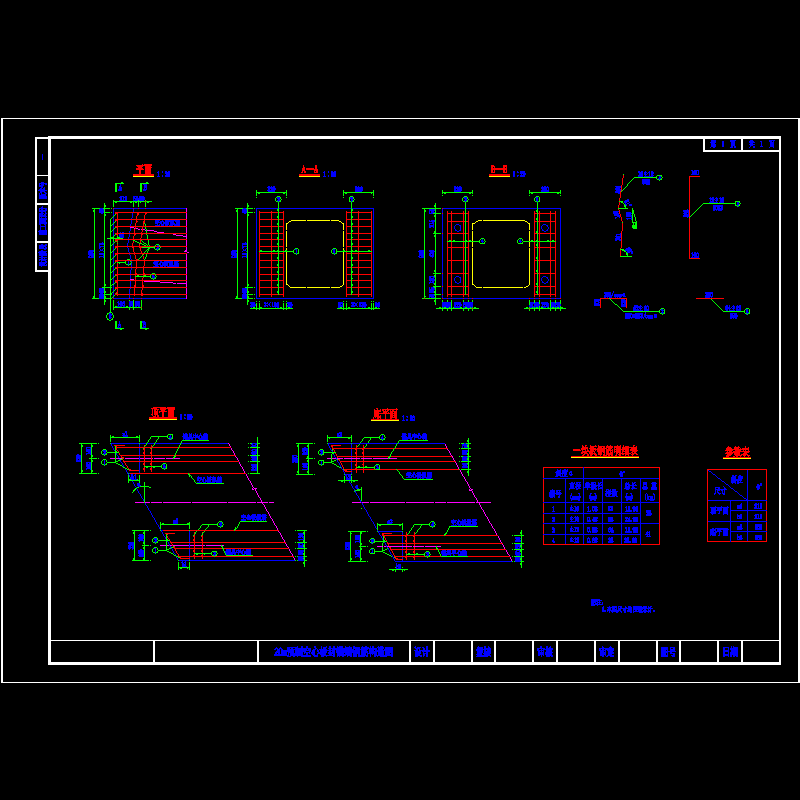

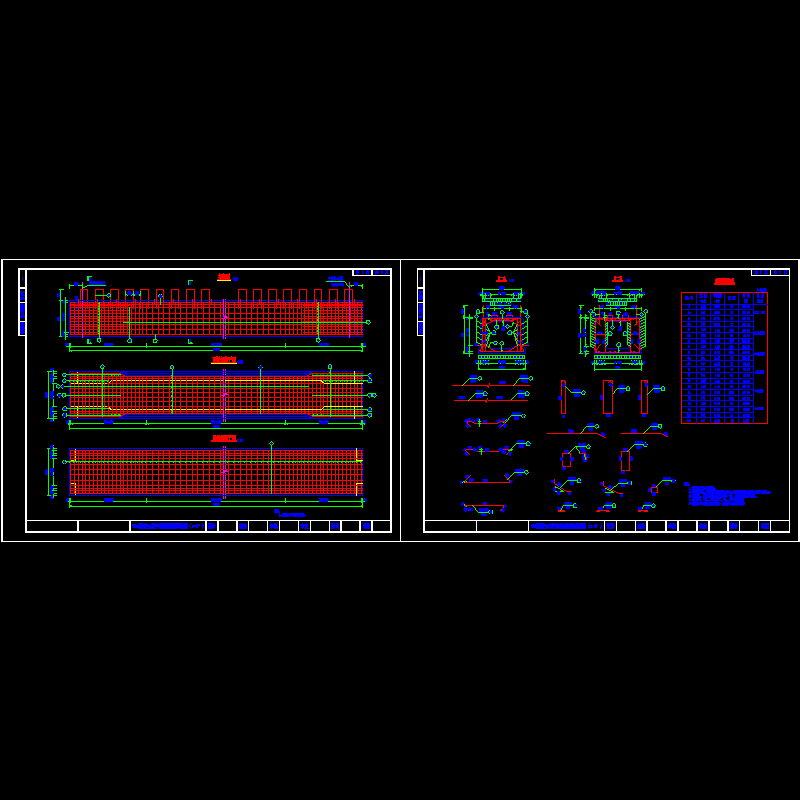

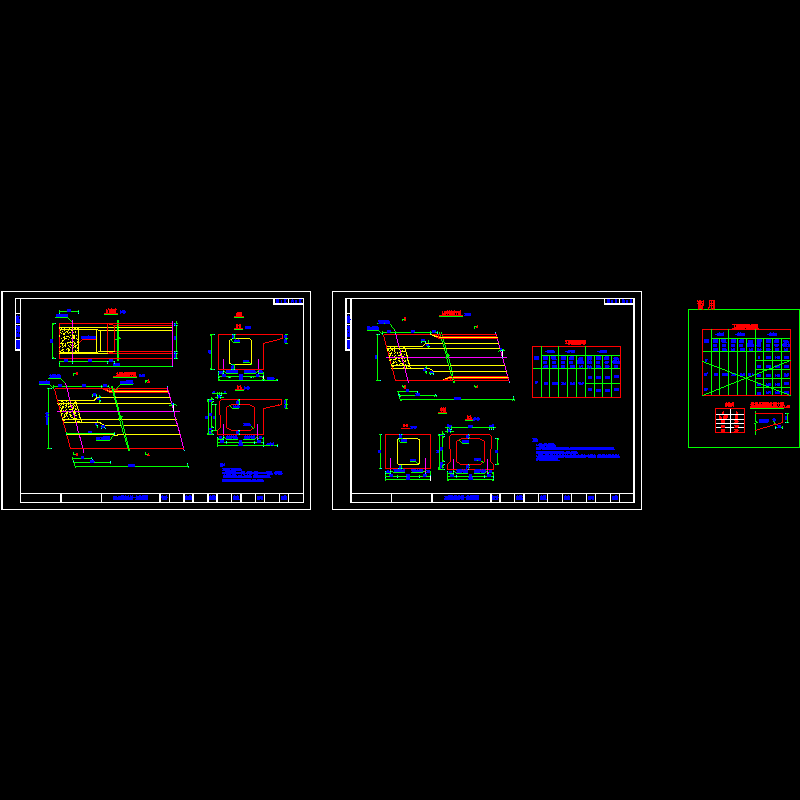

图纸内容：空心板板端加强钢筋构造图，空心板中、边板普通钢筋构造图，空心板标准断面图，预制空心板封锚端钢筋构造图，空心板铰缝钢筋构造，空心板桥面现浇层钢筋构造图，空心板一般构造图，空心板预应力钢束布置图等共10张图纸，并附设计说明。

20m预制空心板一般构造图.dwg

20m预制空心板中板普通钢筋构造图（α＝0）.dwg

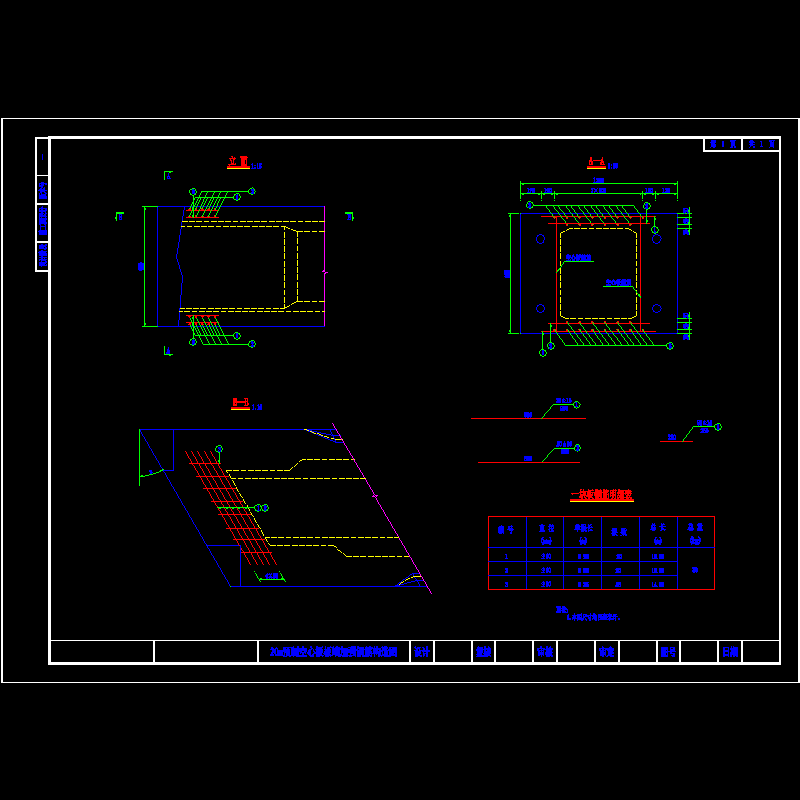

20m预制空心板封锚端钢筋构造图.dwg

20m预制空心板板端加强钢筋构造图.dwg

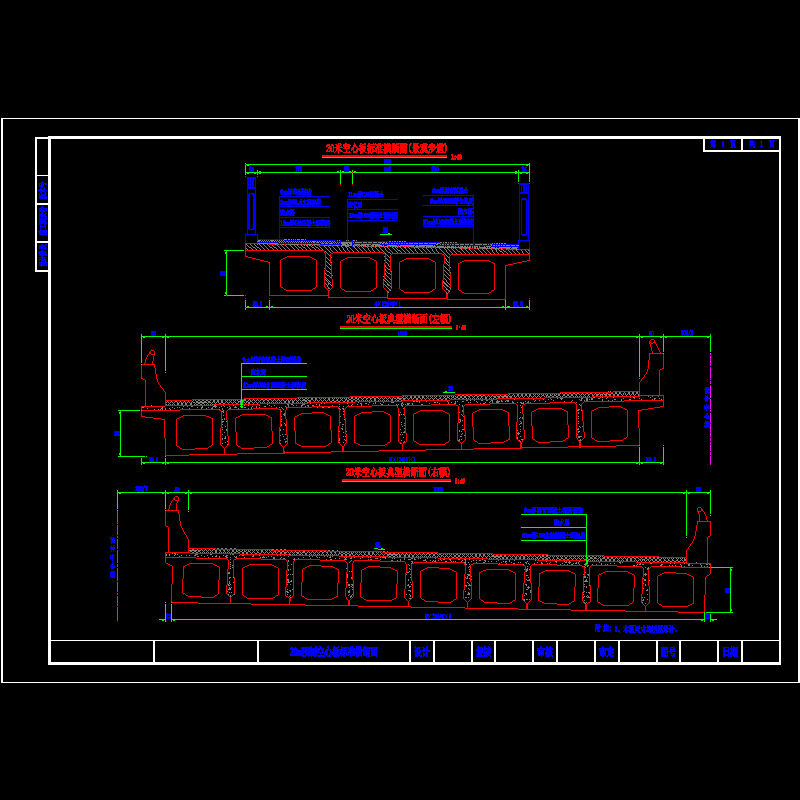

20m预制空心板标准断面图.dwg

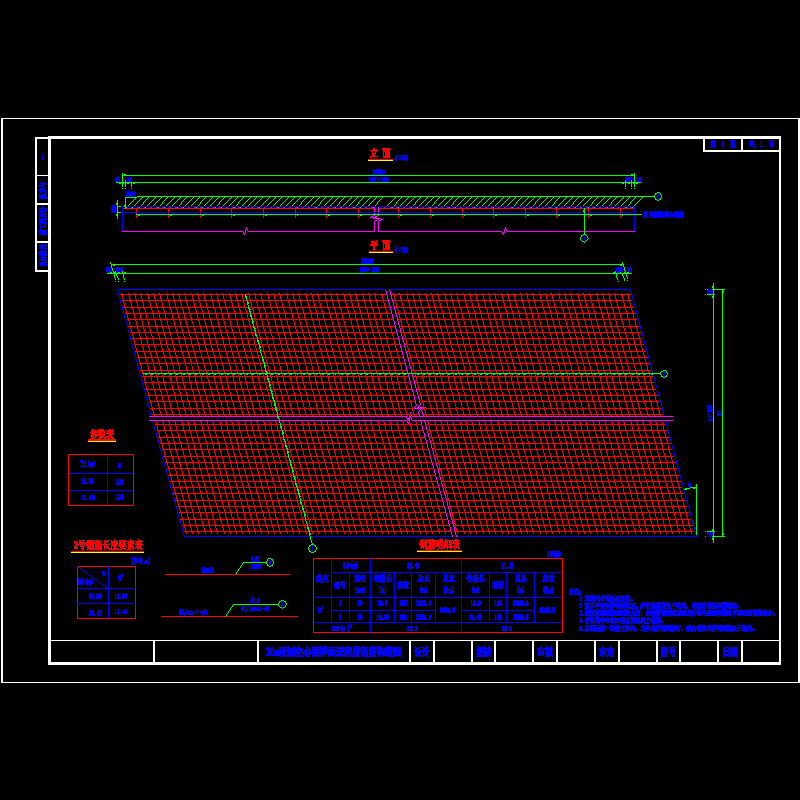

20m预制空心板桥面现浇层钢筋构造图.dwg

20m预制空心板边板普通钢筋构造图（c＝130、α＝0）.dwg

20m预制空心板边板普通钢筋构造图（c＝505、α＝0）.dwg

20m预制空心板铰缝钢筋构造图.dwg

20m预制空心板预应力钢束布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
