一套家用游泳池设计dwg格式CAD图纸(结构图)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

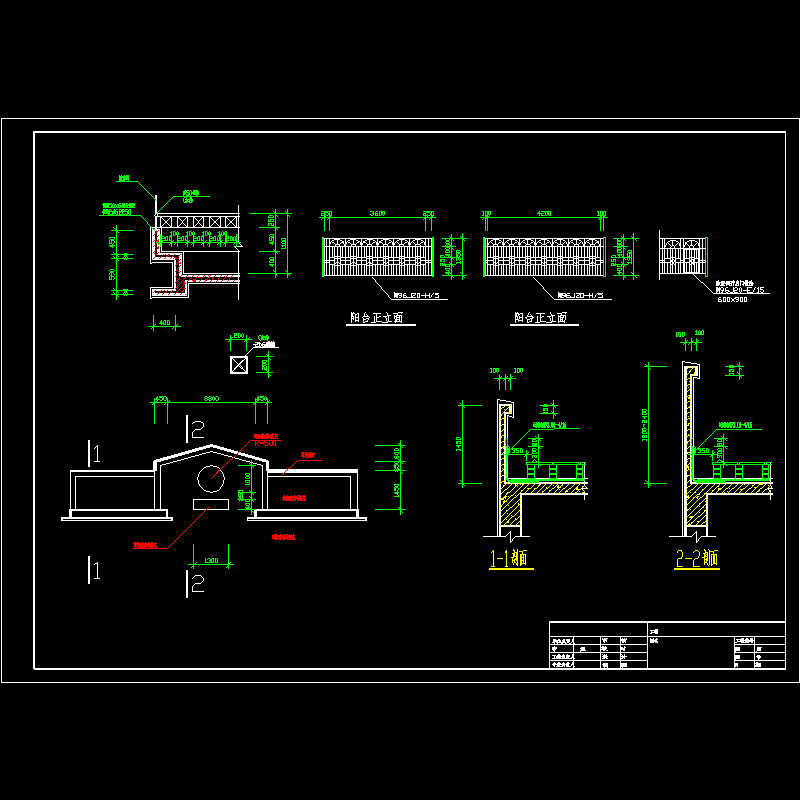

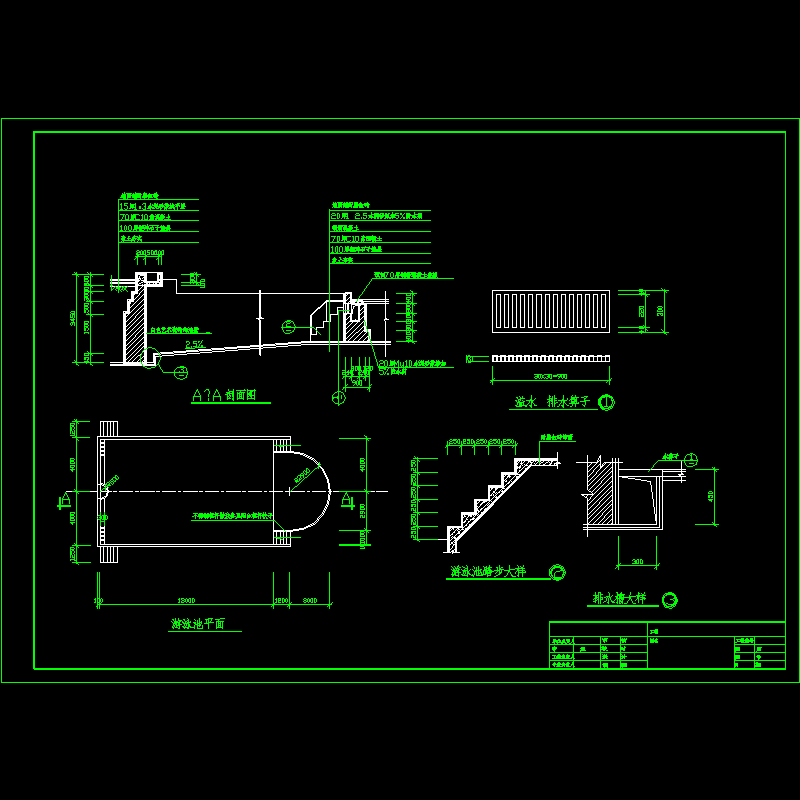

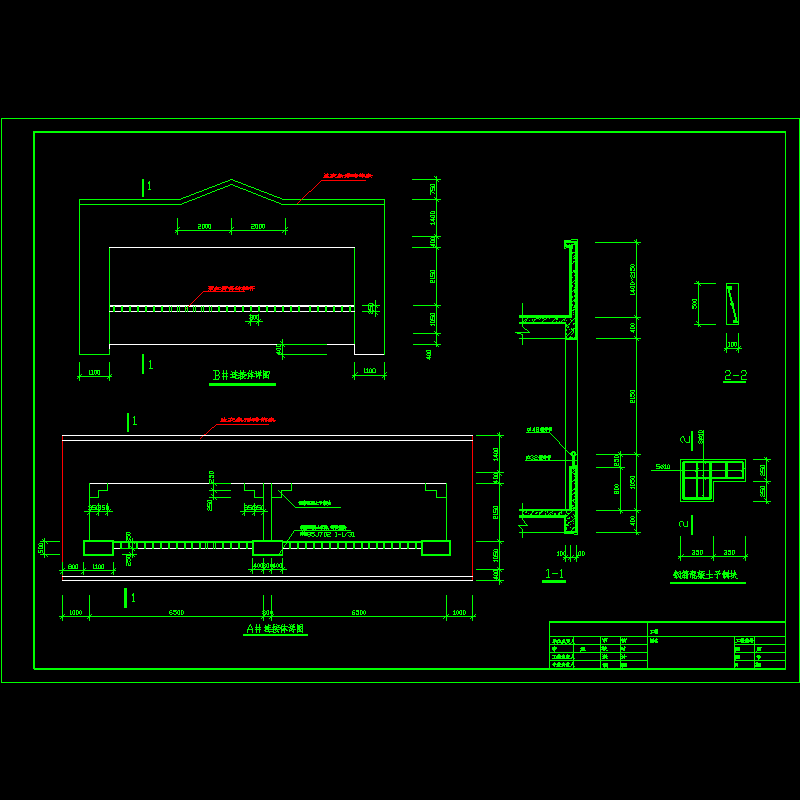

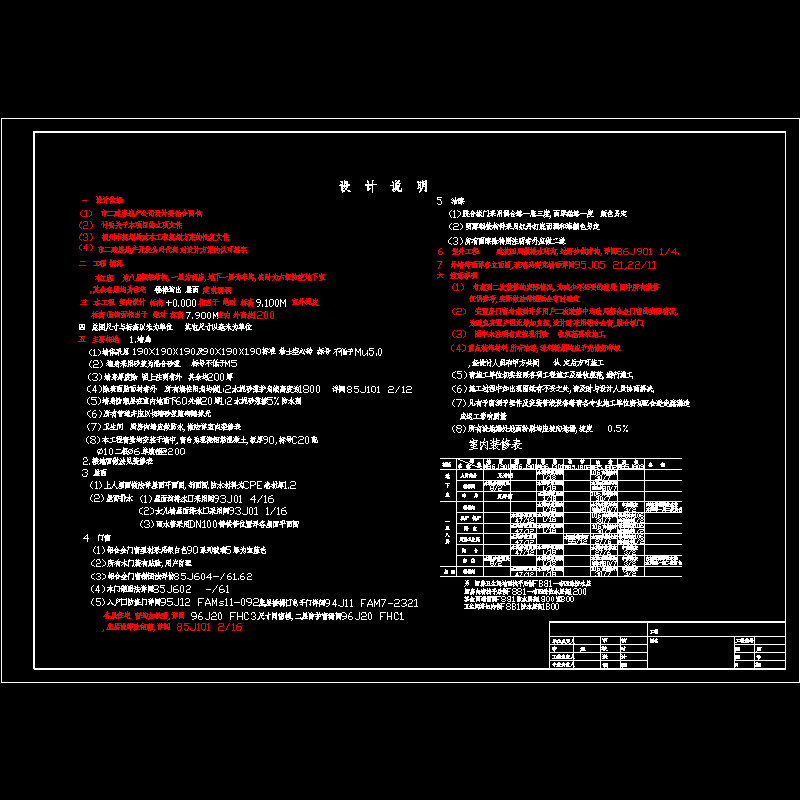

本图纸是浙江某家用游泳池设计图。图纸内容包括：1.阳台结构图 2.连接体详图 3.游泳池踏步大样 4.溢水 排水箅子

j-xt1.dwg

j-xt2.dwg

j-yyc.dwg

j-zsm.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
