[CAD]国际投资公司6层厂房建筑扩初图纸（高25.7米）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：香港
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：11791.6平方米
• 建筑高度：25.70m
• 建筑地上层数：6层
• 设计效果图：无

附件详情

工程为香港xx国际投资有限公司厂房 ,建筑物主体为5层生产区,局部 6层为库房出屋面楼梯间,屋顶水箱及电梯机房,建筑主体高度25.700m,总建筑面积11791.6平方米 .
工程属丙类多层工业建筑,耐火等级为二级,防水等级为三级,结构类型为框架结构,抗震设防烈度为七度.

平面

节点

总图

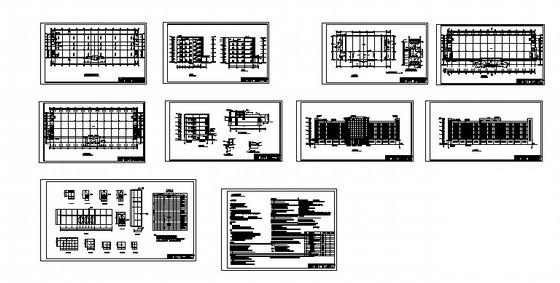

第 1 张图

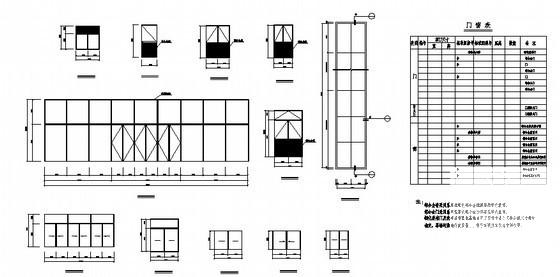

第 2 张图

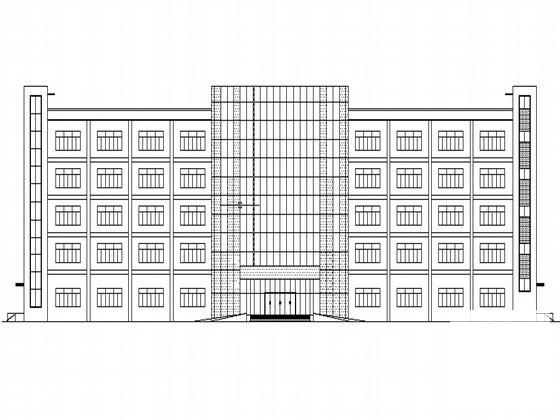

第 3 张图

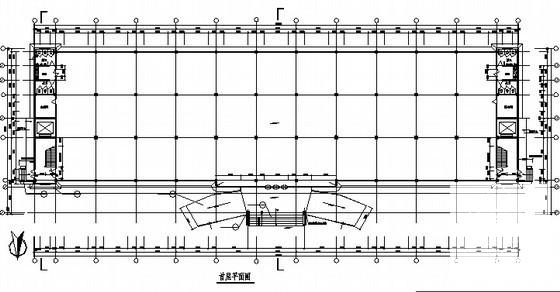

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
