2层小型住宅楼建筑结构CAD施工图纸(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案
• 其它专业图纸：结构
• 效果图：无

附件详情

该资料为某二层小型住宅楼建筑结构施工图
建筑结构形式为：砖混结构
层数为： 2层
高度为： 12米
屋顶形式：坡屋顶

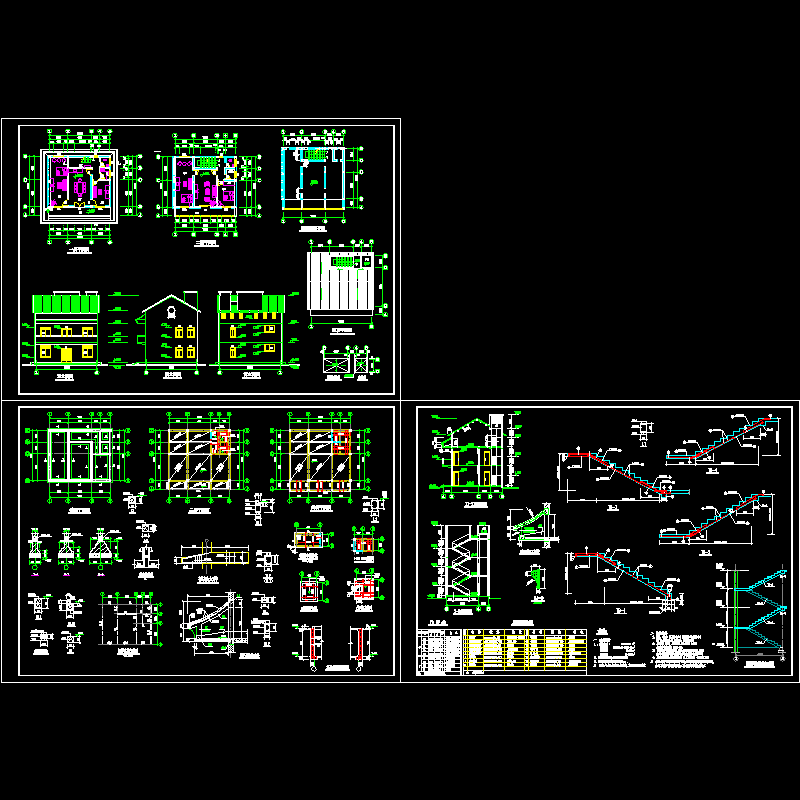

这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共3张图纸
设计功能包括：餐厅、卧室等。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
