[CAD图]农村打井做法(地基承载力)(dwg)

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-8-26 20:46:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该附件为 农村打井大样图
设计说明:
1.取水井基坑开挖应按地质报告提供的数据进行放坡或按规范采取其它支护措施,并组织好场地内的排水,以防止对边坡稳定的不利影响。
2.施工时应采取防雨,排水措施防止基坑被水浸泡。
3.基础施工完毕后,需原土回填
4.地基承载力特征值不低于150KPa。
5.井盖与井身要有可靠连接,保证滤水井的整体稳定性;
6.井盖采用预制块,过滤底层,当井盖上部荷载超过允许值时,需采取其他措施,保证整体安全性。

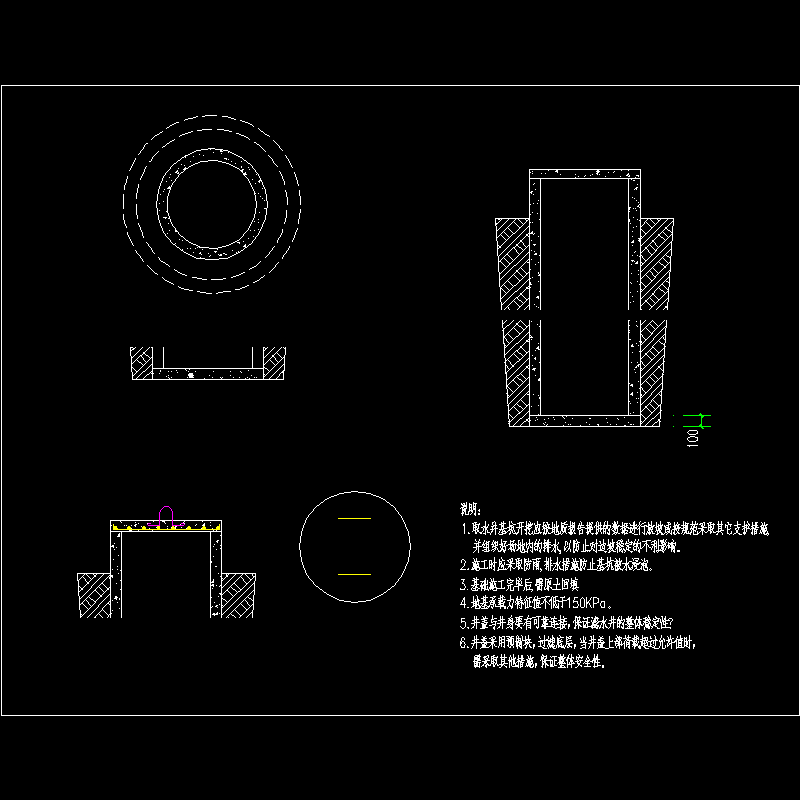

图纸展示:
打井大样
取水井平面
1—1剖面图
地层做法
井盖配筋图


[CAD图]农村打井做法(地基承载力)(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
