12层短肢剪力墙住宅结构CAD施工图纸(dwg)(6度抗震)(独立基础)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：12层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 参考图纸：25张
• 设计年代：近代

附件详情

地上建筑的长为98.800m,宽为16.700m,总高度为39.400m,地上十二层，一层结构高度为3.600m,其余层高为3.000m,半地下室一层，结构高度6.300，结构体系为全现浇短肢剪力墙结构；高层住宅基础采用墙下独立基础，两层商业采用柱下独立基础。

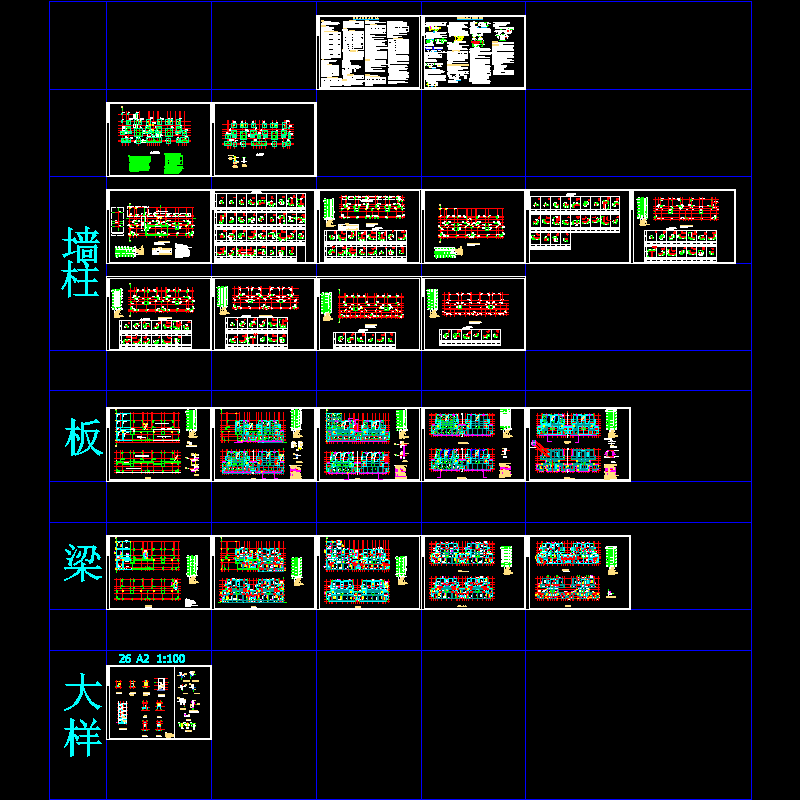

该资料包含：
结构设计总说明、基础平面布置图、剪力墙(柱) 平面布置图 、剪力墙身表、构造边缘构件、柱、半地下层结构平面图、结构平面图、半地下层梁平法施工图、梁平法施工图、楼梯节点详图共25张图纸。

基础平面布置图

剪力墙(柱)平面布置图

老虎窗剖面节点图

节点

半地下层梁平法施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
