12层医院外科大楼暖通空调通风排烟系统CAD施工图纸（空气源热泵）(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑面积：17631.5平方米
• 地上层数：12层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：同程式,异程式
• 送风方式：散流器送风
• 项目地址：江西

附件详情

• 空调与通风设计总说明
• 主要设备材料表
• 风机盘管水管接管大样
• 空调机组水管接管示意图
• 风机盘管送回风口及接管
• 管径尺寸列表
• 地下一层通风及防排烟平面图
• 一层空调通风及防排烟平面图
• 一层空调水管平面图
• 三层防排烟平面图
• 1~1-11~11剖面
• 屋面空调机主机基础平面图
• 水泵基础平面图
• 膨胀水箱及风机基础平面图
• 空调水系统原理图
• 加压送风系统图
• 冷凝水管系统图
• 空调水立管管系统图
• ...

附件详情

一、项目概要：
项目为医院外科大楼，总建筑面积为:17631.50m2。本建筑地下1层，地上12层。建筑高度44.550m...
二、冷热源：
夏季的计算冷负荷为1148Kw。冬季热负荷约为734kw，热量为608kw的螺杆式空气源热泵机组...
三、空调系统：
1.该项目空调供回水系统为竖向异程，水平管同程系统。
2.各层采用风机盘管机组加新风系统。
3.冷冻水供回水温度分别为7°C、12°C，冬季供回水温度分别为45°C、40°C...
四、通风排烟系统：
1.大楼各层有窗房间采用自然通风。无窗房间均采用机械通风。
2.各层超过60m长的内走道设置机械排烟系统，排烟量按走道面积60m3/m2.h计算。
3.防火分区排风量大于12次/小时，补风量不小于排风量的80%...

编制于2010年 图纸共20张。

地下通风及防排烟平面图

1~1-11~11剖面

空调水管平面图

空调水系统原理图

屋面空调机主机水泵膨胀水箱及风机基础平面图

防排烟平面图

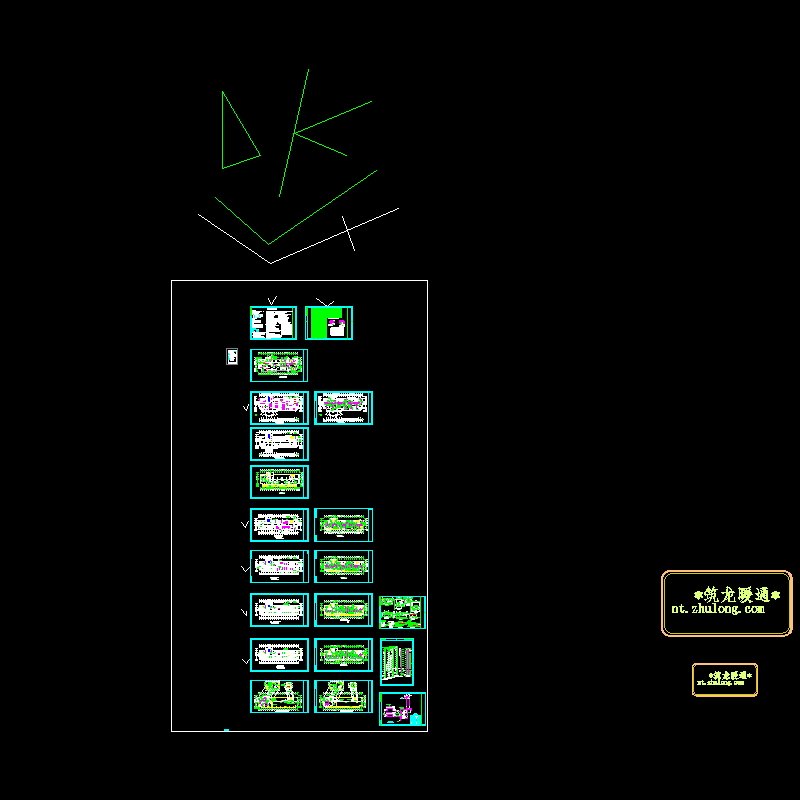

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
