锅炉房工艺管道系统设计CAD施工图纸(燃气热水锅炉)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：多层建筑
• 地上层数：一层
• 地下层数：一层
• 设计内容：冷热源,机房
• 冷热源：锅炉

该项目为地下锅炉房。地下一层、局部地上一层；为丁类生产厂房,设计使用年限为50年,抗震设防烈度为8度；

该地下锅炉房负责小瓦窑回迁安置房A、E地块的采暖以及小瓦窑退休干部住房热负荷（29.7万m，约13.3MW）

设计4台7.0MW的 全自动燃气热水锅炉 ，一次水温度95/70°C。

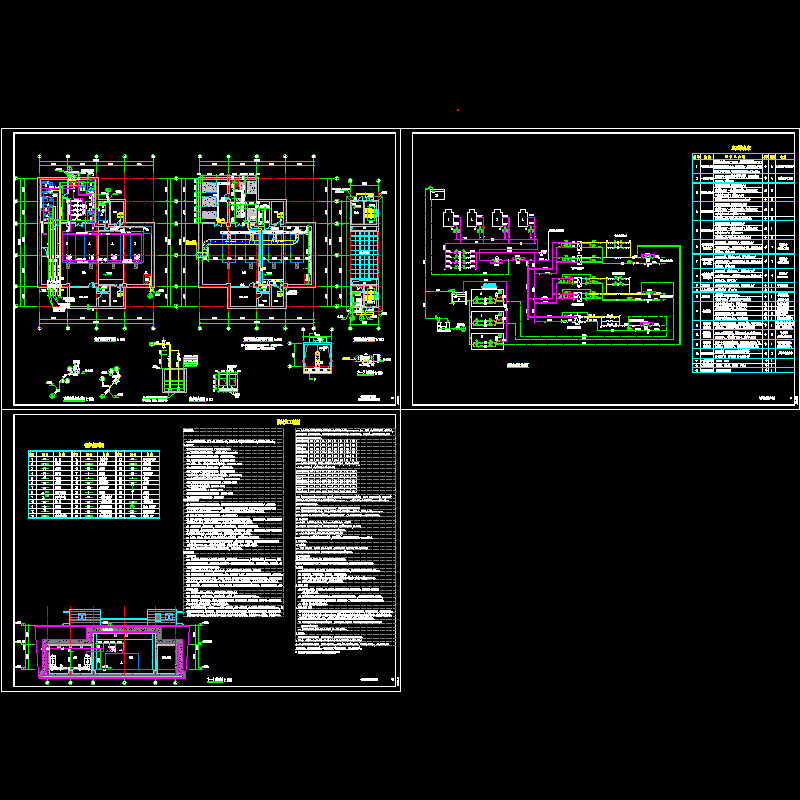

锅炉房水路平面图

锅炉房基础及风路平面图

锅炉房系统原理图

剖面图

第 1 张图
