蒸汽锅炉房热力系统、事故通风设计CAD施工图纸(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：科研,工业建筑,其他
• 图纸设计深度：施工图
• 冷热源：锅炉

一、该资料为陕西佛缘医药产业发展股份有限公司洋县分公司蒸汽锅炉房设计。

二、通风系统设计：

锅炉房设置事故通风，通风换气次数为12次/h；

锅炉燃烧空气量靠泄爆井开窗满足自然进风。

三、锅炉热力系统设计：

1.锅炉设计运行参数：蒸汽锅炉运行压力为1.25MPa；

2.锅炉给水系统：蒸汽锅炉设有高、低水位报警（报警信号能区分）及超压、低水位联锁保护装置。锅炉给水通过对锅炉汽包水位的监视、监测，实现对锅炉汽包水位的二冲量自动控制。

3.每台锅炉设计两台锅炉给水泵，一用一备，给水系统采用单母管恒压供水；

4.锅炉蒸汽系统：车间所需蒸汽由分汽缸分别专管供给，供汽压力为1.25MPa。

5.水处理系统：设有一台处理量为8-9T/h的全自动软水器。

锅炉房管道平面图

锅炉房设备平面布置图

锅炉房通风平面布置图

锅炉房热力系统原理图

锅炉房烟道剖面图

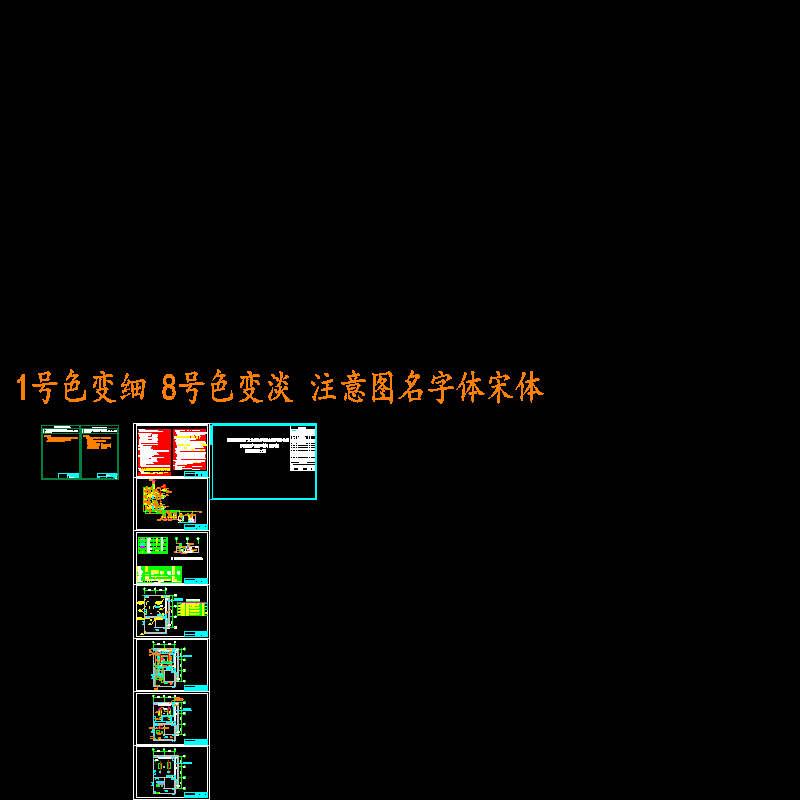

总缩略图
