一、供本基地的生活和消防用水。

2.该项目市政两路进水,进水管径为DN250从周边道路引入,在基地内连通,构成DN300环网,

3.该项目最高日生活用水量495m3,最大时用水量69.49m3,设计秒流量21.23L/S。

该项目冷热源中心空调补水及道路洒水采用市政直接供水,其余均采用变频泵 水箱供水。

生活水池容积及给水设备:

该项目生活水池按最高日用水量的25%%%计。所需容积为495*0.25=123.75T。实际有效容积为

131.25T,选用不锈钢拼装式水箱12.5mx5.0mx2.5m

生活泵选用80AAB50-60-15 Q=50m3/h H=60m N=15kW,两用一备。

水泵选型:(以最高楼26.7m机关楼计:)

4.室外消防用水量为25L/S,室内消火栓用水量20L/S,喷淋用水量35L/S。

消火栓泵:XBD8/20-L Q=20L/s H=80m N=30kW 两台,一用一备。

喷淋泵:XBD11/40-L Q=40L/s H=110m N=75kW 两台,一用一备。

5.该项目消防水池所需有效容积144 126=270T,取289.8T。

排水管材为排水PVC-U管,采用粘接连接,排水管配件三通采用顺水三通。

泵房内水泵吸,压水管上须设可弯曲接头,架空管道吊架及支架,做法详见图集S161-55-9沿地面布置管道做支墩,泵房内止回阀采用

缓闭式逆止阀,泵基础第一次浇捣须留地脚螺栓预留孔,泵基础达到强度后安装设备并校正到最佳状态,最后进行地脚螺栓的二次灌浆孔,

安装设备时根据安装图先后顺序(按水的流向)连接,连接处的胶垫校正到最佳状态后,拧紧螺栓,安装时不得强行安装,以免产生应力

管道穿钢筋混凝土池壁时应预埋刚性防水套管;水泵吸水管穿钢筋混凝土 水池壁时应预埋柔性防水套管,见国标02S404。1

7.水池、水箱溢流管口加18目不锈钢丝网罩。人孔盖应为带通气网罩型并加锁。

8.管道应采用弹性支、吊架。具体作法见国标03S402。2

9.消防水池水位应能显示于消防控制盘上。

10.水泵采用隔振器隔振,详见国标95SS103。

11热水管均须做保温,其余均做防结露保温。

保温材料采用难燃橡塑管壳(B1级),热水管保温厚度30mm,防结露给水管保温厚度为15mm。

保护层采用玻璃布缠绕,外刷二道调和漆。排水管采用15mm厚石棉灰胶泥,外缠玻璃布,刷调和漆二道。

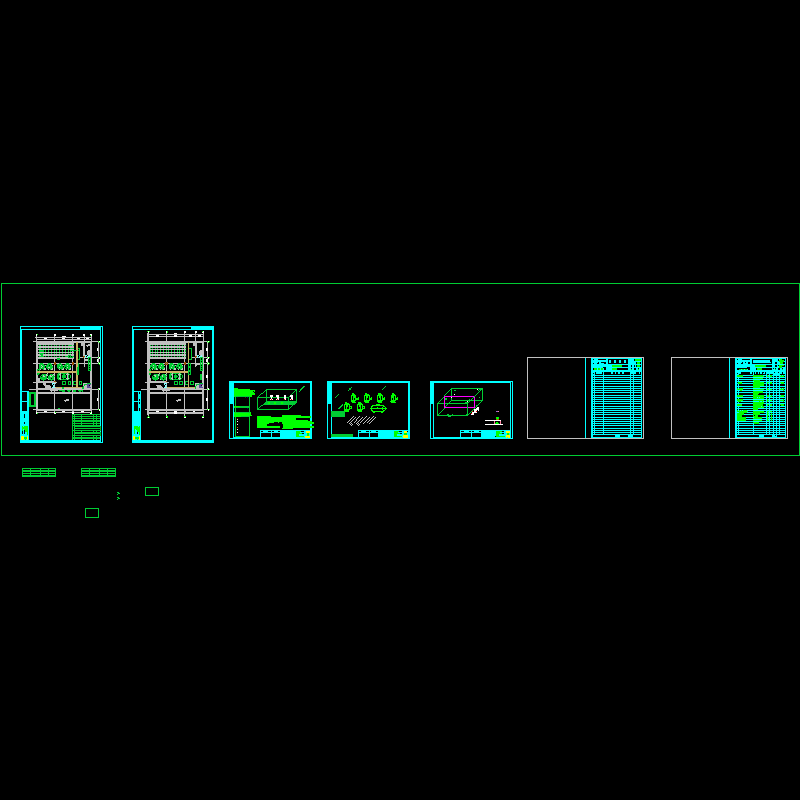

二、图纸展示
