设计说明：有
-
建筑类别：教育,文化
-
建筑高度：多层建筑
-
建筑面积：3126.68平方米
-
地上层数：四~五层
-
图纸设计深度：施工图
-
设计年代：近代
-
设计内容：通风,采暖,防排烟
-
冷热源：市政热网
-
采暖系统：散热器供暖
-
项目地址：陕西
西安市高陵区张卜中心小学--新建综合教学楼。建设地点：西安市高陵区张卜中心小学。建筑概况：地上四层，局部五层。建筑分类和耐火等级：本建筑为教育建筑二类，耐火等级为 二级，防水等级为二级。建筑结构类型：框架结构。建筑设计使用年限：50年；抗震设防烈度：8度。
设计范围：
1、各功能房间的散热器采暖系统;
2、排烟系统；
3、卫生间通风系统。
4、新风系统由专业厂家设计，不在该资料范围内,需保证人均新风量满足国家现行标准。
（1）该项目供暖热源由有市政热力管网提供，换热站不在该资料范围内，该资料仅预留接管口径。
（2）采暖系统供回水温度为 75/50℃。
（3）该项目室内采用采暖立管异程式、水平干管同程式系统，采暖供回水管道接自换热站二次管网。
（4）采暖末端为散热器采暖，在散热器支管上设置自动温控阀及手动截止阀调节室温。散热器选用钢管柱型散热器,连接方式为同侧上供下回。
（5）本项目需要设置排烟措施的房间设有外窗，且有效可开启开窗面积不小于房间建筑面积的2%，满足自然排烟的要求。
（6）封闭楼梯间满足每五层可开启外窗面积不小于2.0平米，且间隔不大于3层的要求。在楼梯间最高处设置不小于1.2平米的可开启外窗，具体详见建施。
（7）试验压力：采暖系统安装完毕，管道保温之前应进行水压试验，试验应符合下列要求：
热水采暖系统应以系统顶点工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不小于0.3MPa。
该项目试验压力为 0.50MPa，10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏为合格。
一层防烟通风供暖平面图
屋顶层防烟通风供暖平面图
供暖系统图
热力入口装置示意图
散热器安装大样图

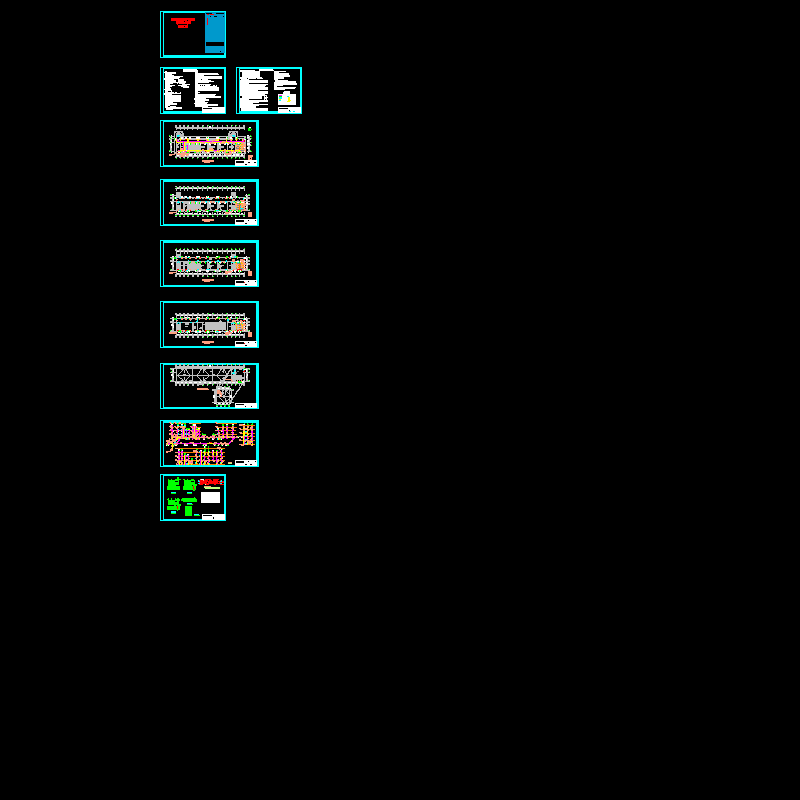

总缩略图
