20m跨轻钢单层厂房建筑结构设计CAD图纸（6度抗震）(基础平面图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：20m
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该资料包含：设计总说明，建筑平面图，立面图 ，基础平面图，JC-2，屋面结构 平面布置图 ，墙架布置图，GJ-1，檩条拉条隅撑详图，墙梁墙柱拉条隅撑详图等
共21张图纸。

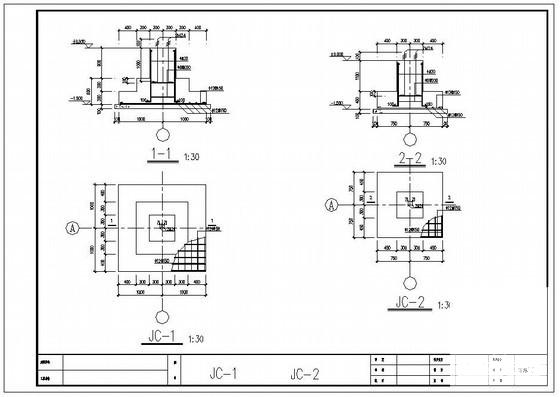

第 1 张图

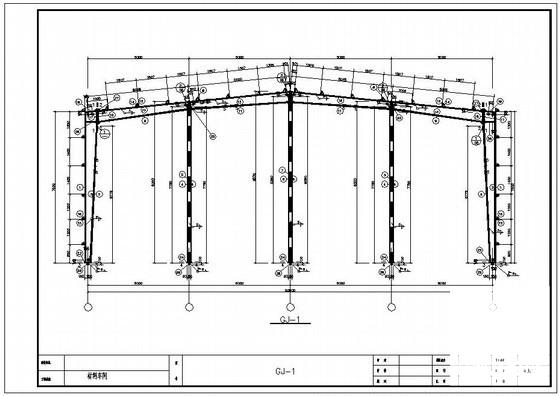

第 2 张图

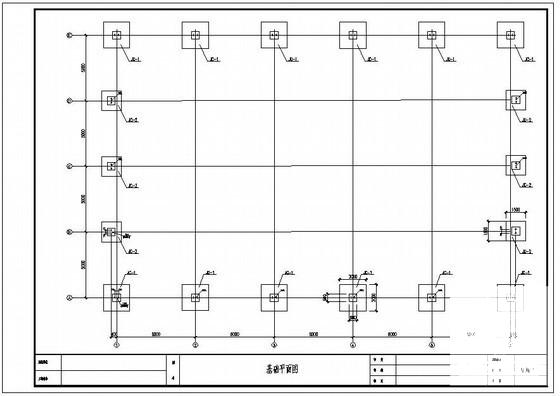

第 3 张图

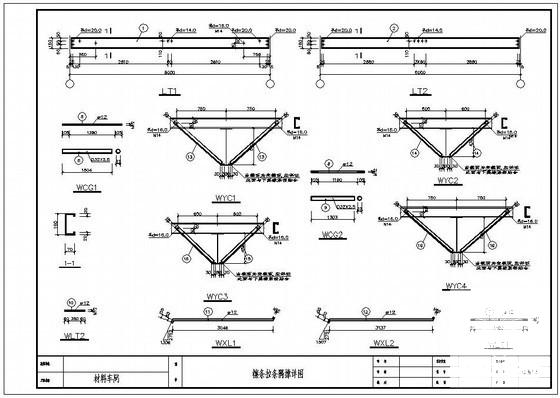

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:33:07上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
