报告厅的结构CAD施工图纸(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目地上2层,局部3层,室内外高差600mm, 上部结构体系: 现浇钢筋混凝土框架剪力墙结构。图纸共22张，主要包括：结构设计总说明、承台定位平面、桩定位平面、二层以下柱定位平面、二层以上柱定位平面、地梁配筋平面、二层梁平法施工图、二层结构平面、屋面层结构平面、梁立面图。

2

3

4

第 1 张图

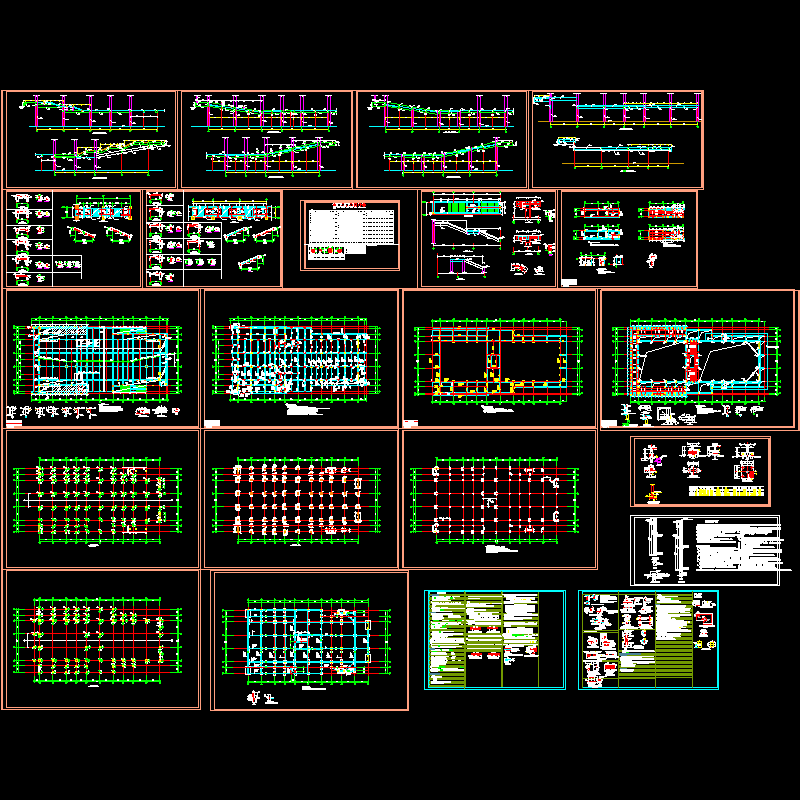

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 07:03:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
