3层办公楼底框结构CAD施工图纸(dwg)(7度抗震)(丙级独立基础)(二级结构安全)

[复制链接]

0

主题

0

帖子

1476

积分

超级版主

Rank: 8Rank: 8

积分
1476
发表于 2020-8-26 07:03:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.1kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目为四川**制造有限公司综合楼,为三层底框结构,室内外高差为300,房屋结构高度为10.8m。±0.000为室内地面设计标高,其对应的绝对标高详建施图。图纸内容4张,包括基础 及基础详图、框架柱及剪力墙平法施工图 基础梁平法施工图、各层楼、屋面结构平面图 楼梯及梁配筋图。

2

3

4

3层办公楼底框结构CAD施工图纸(dwg)(7度抗震)(丙级独立基础)(二级结构安全)

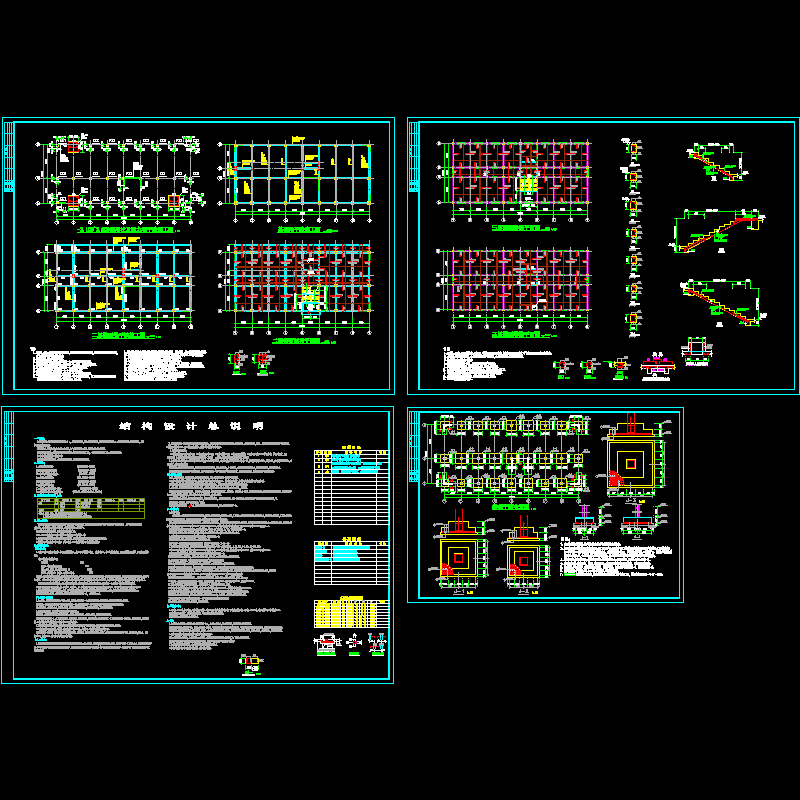

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-26 07:03:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。

附件2099v11edfcdfwsd11decs2esc.rar

396.29 KB

下载  售价: 100 积分    赚积分
