26层高层住宅结构CAD施工图纸(tssd字体)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

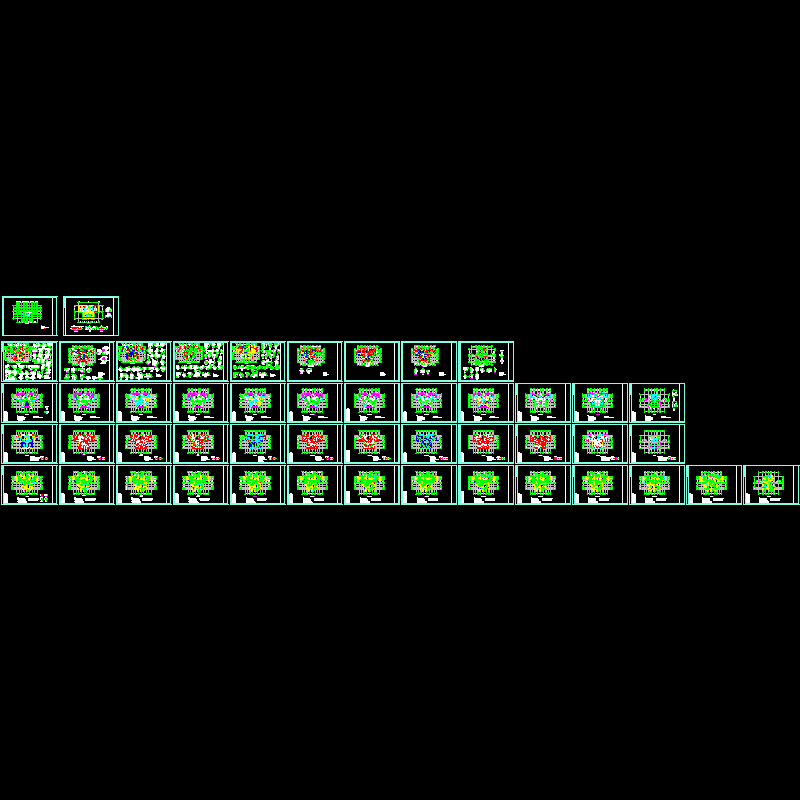

某26层高层住宅结构图纸，带一层地下室，纯剪力墙结构，PHC桩，7度3类场地，风荷载0.4，雪荷载0.65，在规范范围内用钢量已经很省了，作图详细，需要TSSD字体方能完全显示。图纸49张包括：基础设计说明及桩详图,桩位图,基础平面图,剪力墙施工图,平面配筋图楼梯结构详图,楼梯构造通用图及说明等
