多层公寓强电CAD施工图纸(屋面女儿墙)(TN-S)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：7层
• 参考图纸：15张
• 防雷等级：第三类
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：机房工程

附件详情

多层公寓强电施工图，配电系统、照明、插座布置图； 本建筑按三级防雷建筑作防雷设计.利用屋面女儿墙贴装25x4扁钢焊通作避雷带.无女儿墙处加设一根-25x4 镀锌扁钢做避雷带,突出屋面的金属管道.构件均应与避雷带联接利用柱子内两根主筋上下焊通作引下线,建筑物基础钢筋作接地极. 该项目接地型式为 TN-S.接地电阻要求<1欧.

2

3

4

插座1.dwg

防雷、接地1.dwg

配电系统图1.dwg

照明1.dwg

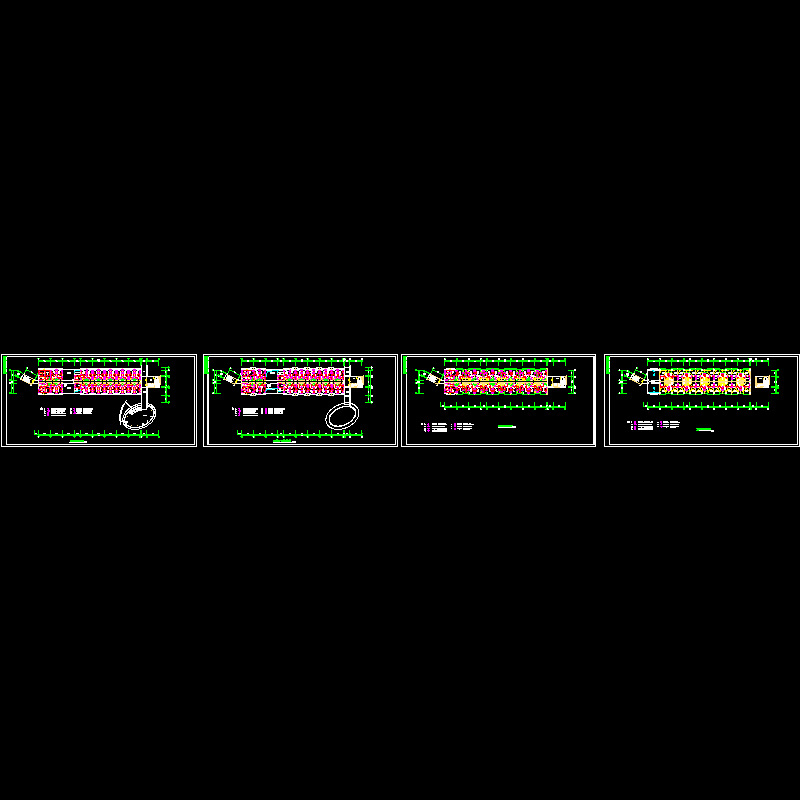

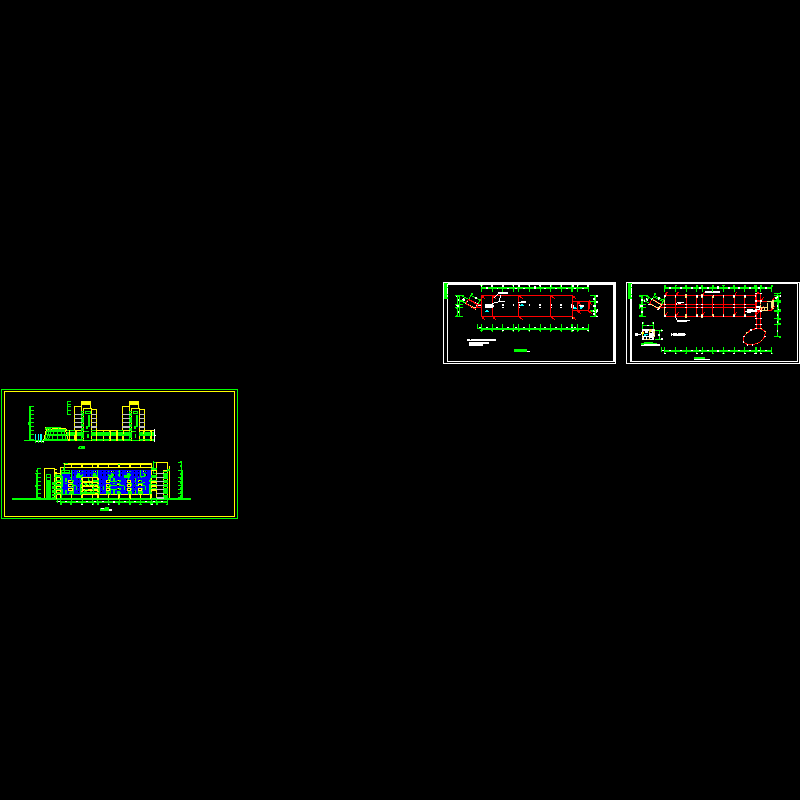

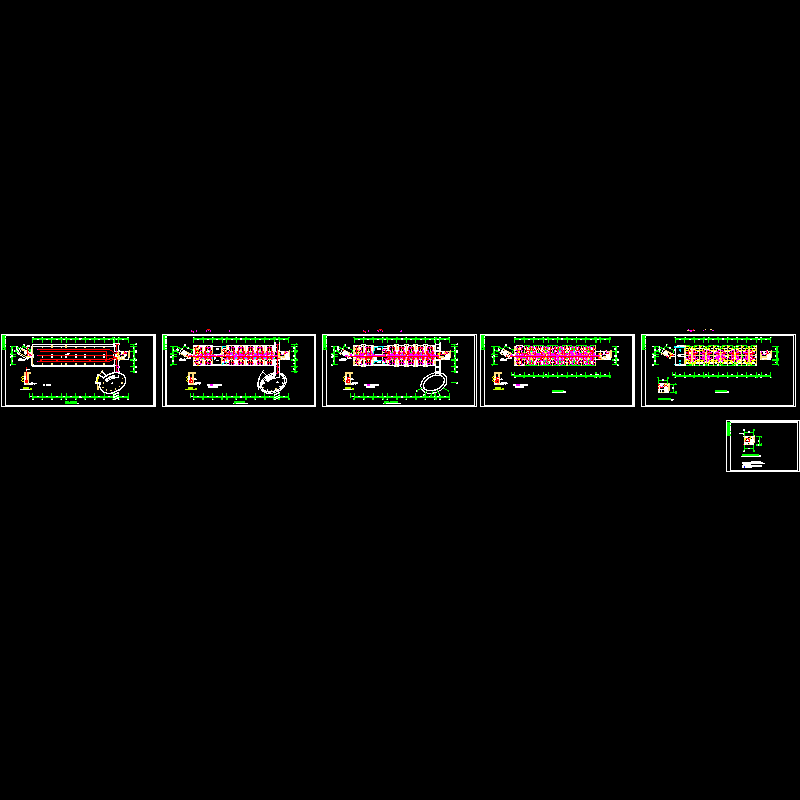

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 21:51:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
