10层办公楼电气设计全套CAD施工图纸(钢筋混凝土结构)(TN-C-S)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：10层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：41张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 有线广播：火灾应急
• 接地方式：TN-C-S
• 强电设计： ,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
• 弱电设计： ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为办公楼,地下一层,地上十层,顶层附设有电梯机房.水箱间.为二类高层建筑,框架结构. 的范围楼内照明.电力供配电,防雷保护,接地保护,消防,有线电视,电话,网络系统.共38张图纸。

2

3

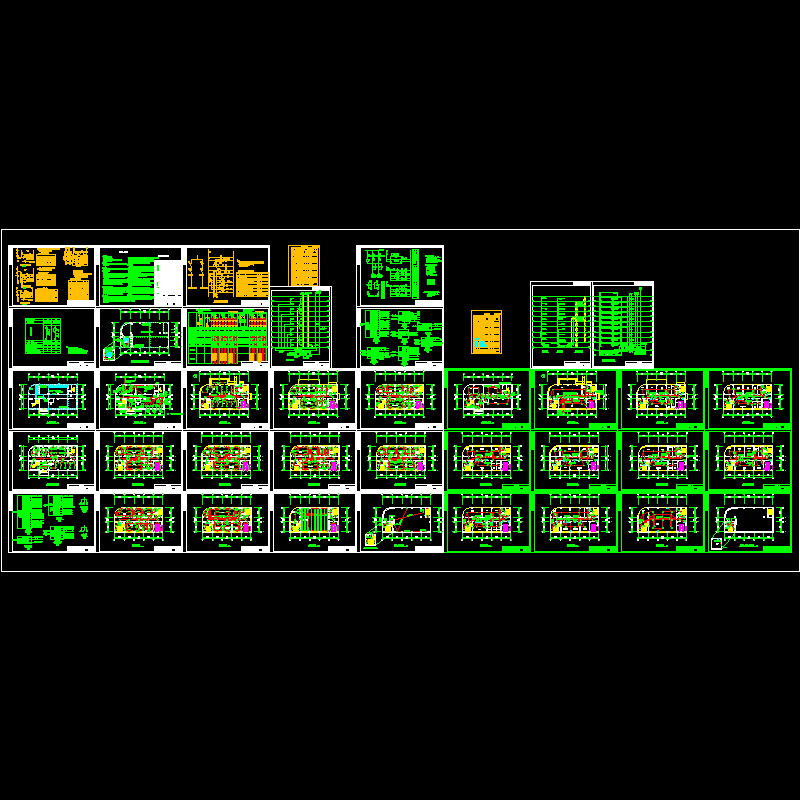

第 1 张图
