煤矿5层底框结构办公楼电气设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：3457.67平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 地下室用途：车库
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电 设计：电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某煤矿安全会议室办公楼电气施工，共五层，一层为车库，层高为4.1米；二~五层为办公，层高为3.6米，条形基础，底框结构。建筑屋总高18.7米；建筑面积3457.67平方米。
设计范围包括：220/380V配电系统；电力及 照明系统 ；电话、有线电视、网络系统；楼宇客房对讲系统； 防雷接地 系统。

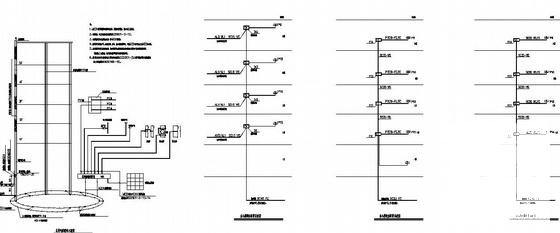

第 1 张图

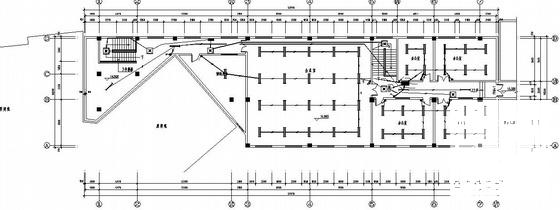

第 2 张图

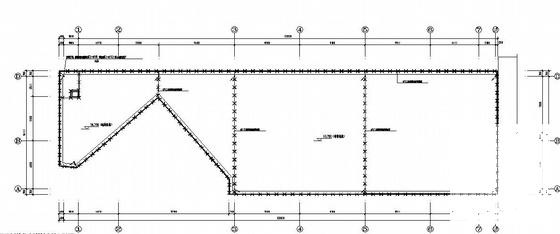

第 3 张图

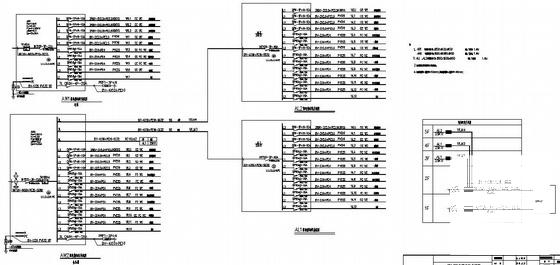

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 17:59:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
