11层住宅设计常用节点CAD详图纸部分(消防报警及联动)(TN-C-S)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑面积：4099.1平方米
• 地上层数：11层
• 参考图纸：7张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,入侵报警系统,综合布线系统,有线电视和卫星接收系统

附件详情

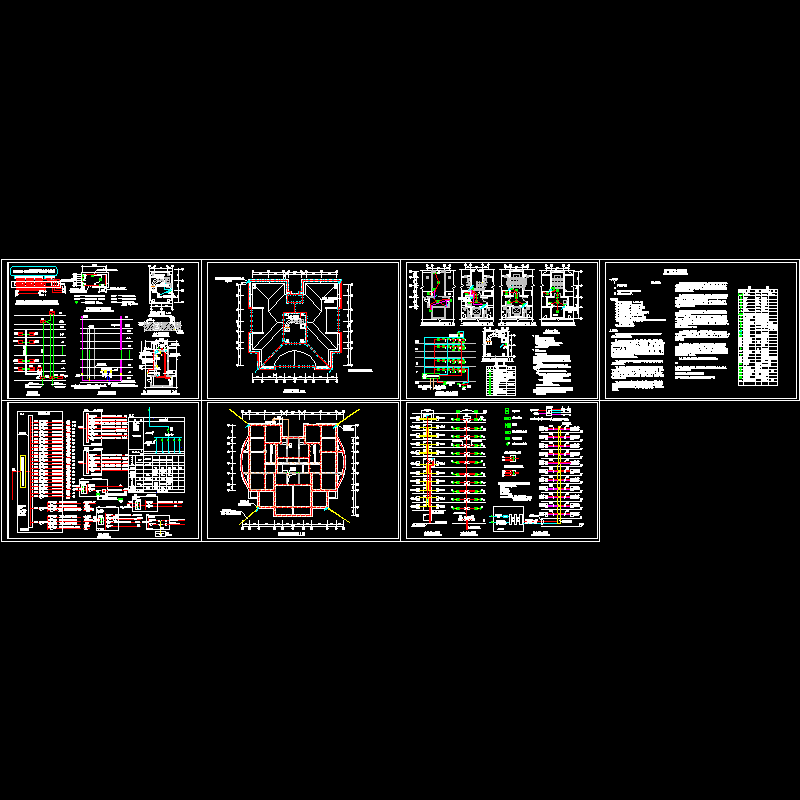

住宅设计常用节点详图部分，内容包括：电气井道布置平面图；DDSH540-27XD型多用户组合式电能表接线图；强、弱电组合进线 ；等电位联结示意图；消防报警及联动平面图。
