5层乡政府办公楼电气CAD施工图纸(钢筋混凝土结构)(TN-C-S)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1.该项目采用TN-C-S接地方式,电源进户处做好重复接地,接地线与配电箱接地装置可靠联接.重复接地的接地装置与 的接地装置共用.建筑物内所有可导电的不带电体均须与零干线可靠联接.
2.本栋建筑按三类防雷建筑物设计.屋面上采用φ10镀锌圆钢作接闪器,屋顶标高不同处避雷带间应相互联接.利用结构柱中外侧两根不小于φ16或四根φ12的主筋上下焊接贯通作引下线,下端与接地装置焊接.在室外距地0.5米处预埋连接板供测试用,具体位置见平面图.作引下线的柱子外侧主钢筋在室外地坪-0.5米处焊两根φ12的圆钢伸出柱外1.5米.

2

3

第 1 张图

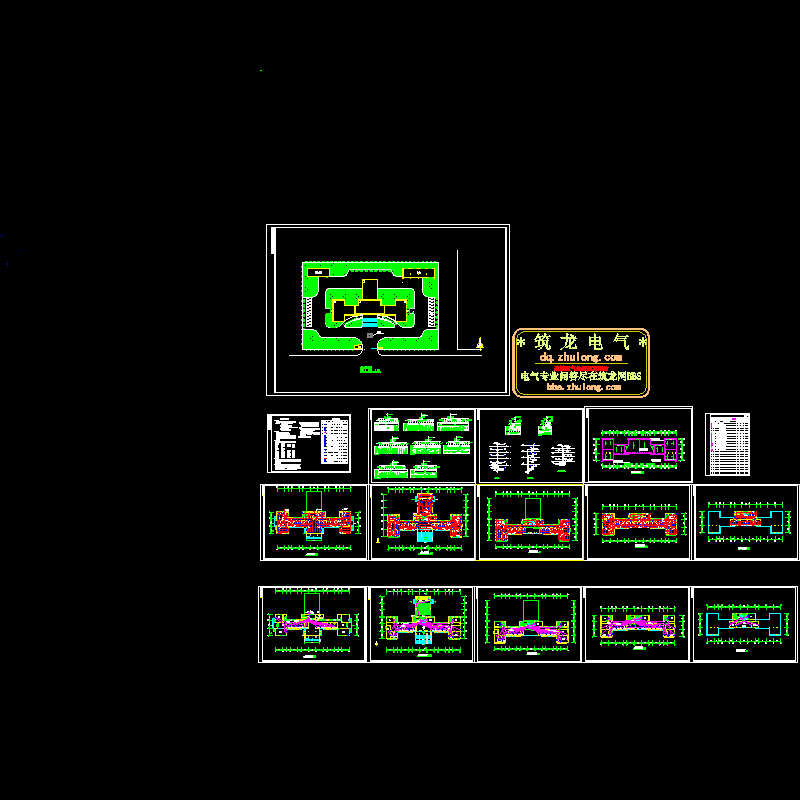

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
