5层九年制学校电气全套CAD施工图纸(弱电设计)(TN-C-S)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 参考图纸：10张
• 设计年代：近代
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

一、电源：
该项目电源由校外区域变电站供电，一路进线，进线电缆直接埋地引入本建筑地下室的配电间，供电电压为380/220V，三相四线制。
二、敷设：
1、 进户电缆采用VV22型电力电缆，进户处穿管暗敷；
2、 水泵房至消火栓和屋面水箱的采用塑料铜芯线BV-500穿管暗敷；
3、 照明干线为塑料铜芯线BV-500穿管暗敷，除注明外，灯线采用塑料铜芯线BV-2x1.5，插座线采用塑料铜芯线BV-2x2.5 E2.5-VG20；均沿墙和楼板暗敷；
4、 除注明外，塑料铜芯线BV-1.5mm2穿管管径为2~3根穿VG15，4根穿VG20，5根及以上穿VG25。

2

3

4

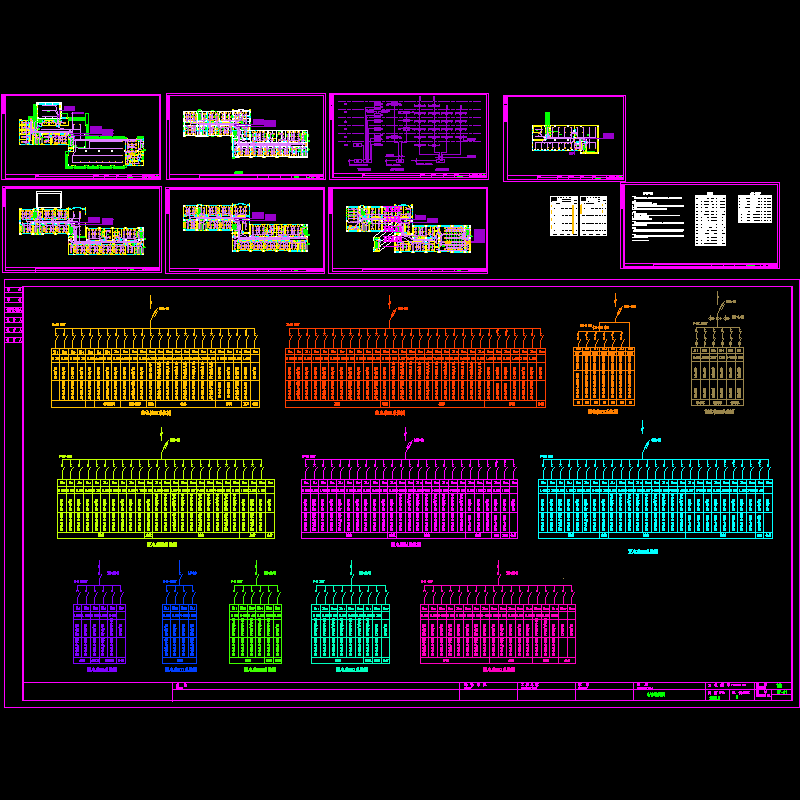

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
