建筑类别:住宅
-
建筑高度:高层建筑
-
建筑结构形式:钢筋混凝土结构
-
建筑面积:63459.56平方米
-
地上层数:33层
-
地下层数:2层
-
图纸设计深度:施工图
-
参考图纸:102张
-
地下室用途:人防,车库,设备用房
-
负荷等级:一级
-
防雷等级:第二类
-
火灾保护分级:一级
-
有线广播:火灾应急
-
接地方式:TN-C-S
-
项目地址:山东
-
强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计:
,视频监控系统,停车场管理系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统
附件详情
-
1、电气设计说明
-
2、低压配电系统图
-
3、配电箱系统图
-
4、火灾自动报警设计说明
-
5、火灾自动报警及消防联动控制系统图
-
6、停车场系统图
-
7、网络布线系统图
-
8、保安电视监控系统图
-
9、有线电视系统图
-
10、动力平面图
-
11、
-
12、
-
13、防雷接地平面图
附件详情
该附件是[山东]知名住宅地产项目强弱电系统全套施工图纸,总共102张。
该项目包括A段33层板式一类高层住宅、B段9层板式住宅、C段地下机械停车库和D段阳光会所。总占地11674.80平方米;总建筑规模约63459.56平方米。A段33层板式一类高层住宅,设计使用年限50年,建筑抗震设防烈度6度。地下两层,层高3.1米,地下一、二层主要为自行车库,地下二层为六级人防;地上33层,每层层高3.0米,均为住宅;屋顶设有电梯机房、水箱间;建筑主体高度108米,建筑面积44588.88平米。结构型式为全现浇钢筋混凝土框架结构,采用筏板基础形式。
B段9层板式住宅,设计使用年限50年,建筑抗震设防烈度6度。地下两层,层高3.3米,地下一层主要为自行车库,地下二层为六级人防;地上9层,每层层高2.9米,均为住宅;屋顶设有电梯机房;建筑主体高度30.92米,建筑面积12619.02平米。结构型式为全现浇钢筋混凝土结构,采用筏板基础形式。
C段地下机械车库,设计使用年限50年,建筑抗震设防烈度6度。车库地下2层、局部地上1层,疏散楼梯间出地面高度5.80米,建筑面积5768.05 m2。结构型式为全现浇钢筋混凝土。
D段阳光会所,地上1层(局部2层),建筑高度为12.80米,建筑面积670平方米。功能包括游泳池、桑那和配套的服务用房。设计使用年限50年,建筑抗震设防烈度6度。结构型式为全现浇钢筋混凝土框架结构。
电气设计包含0.4kV低压配电系统;照明系统;建筑防雷、接地及安全措施、火灾自动报警及消防联动控制系统;网络布线系统;电话系统;有线电视系统;多功能访客对讲系统等。

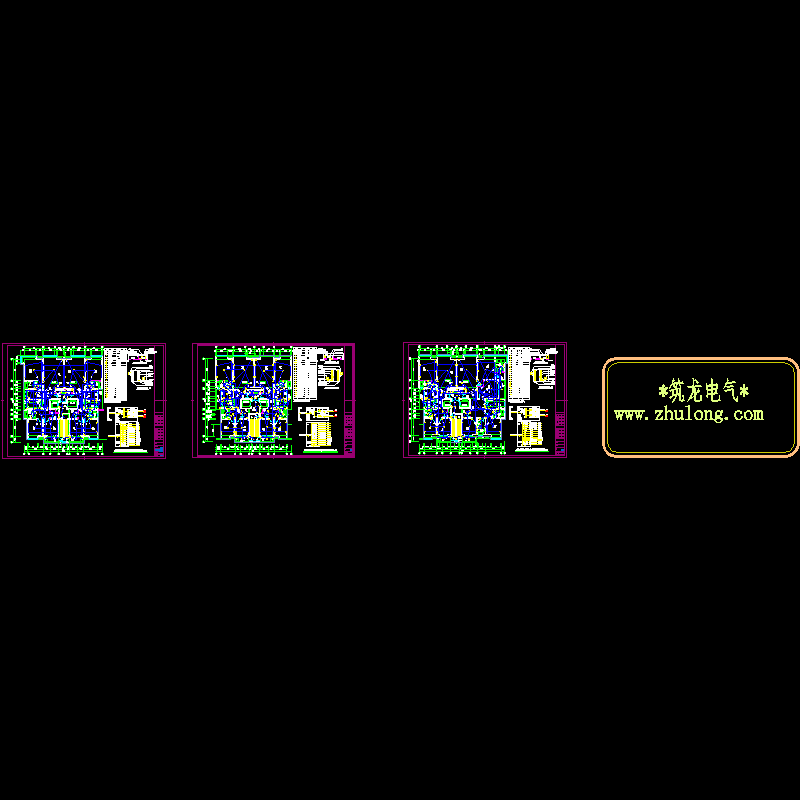

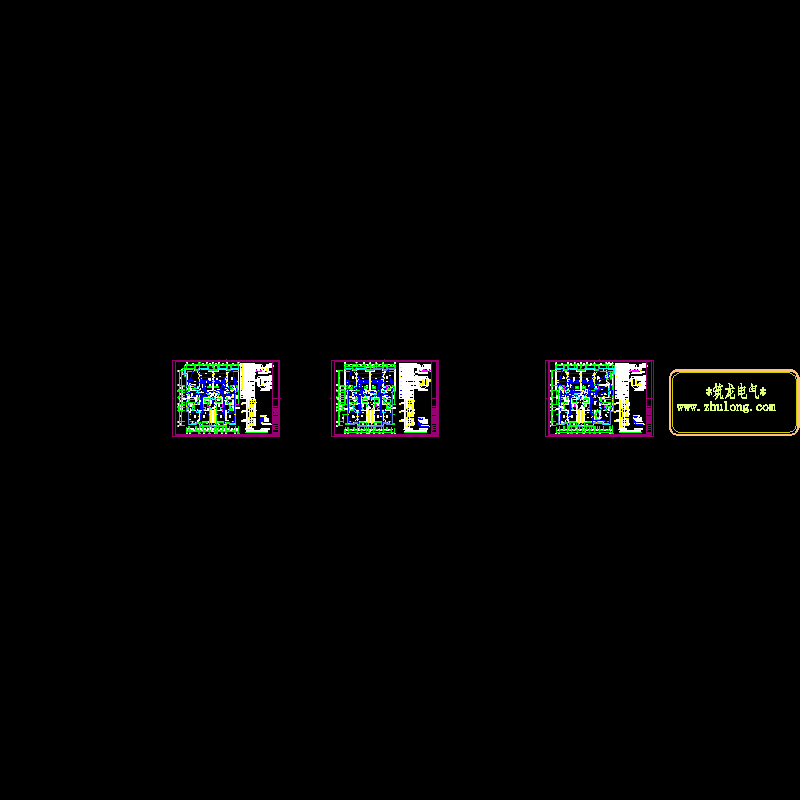

A段A单元二至三十三层配电平面图

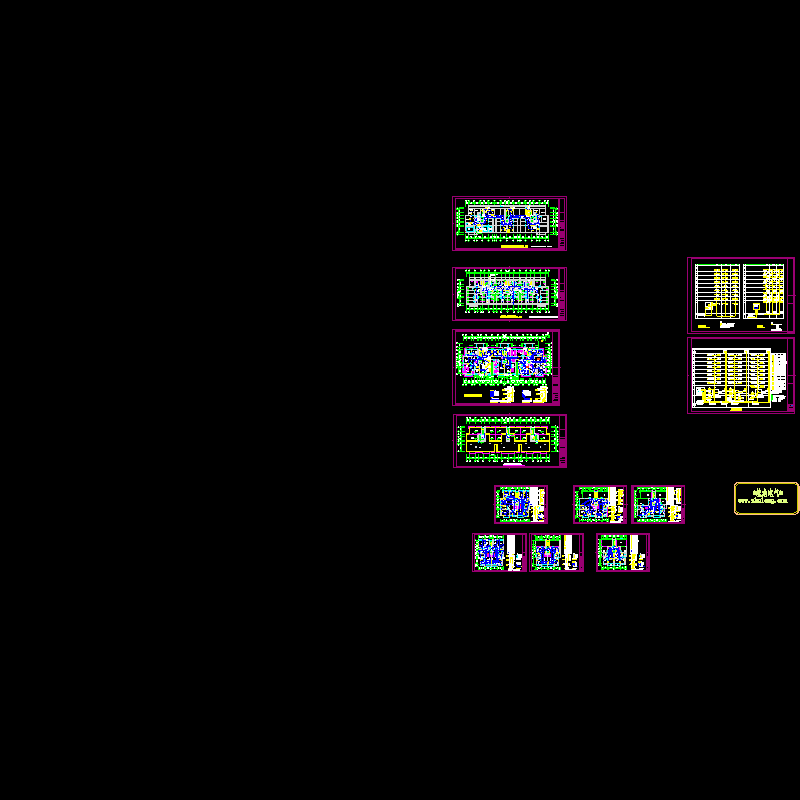

B段火灾自动报警及消防联动控制系统图

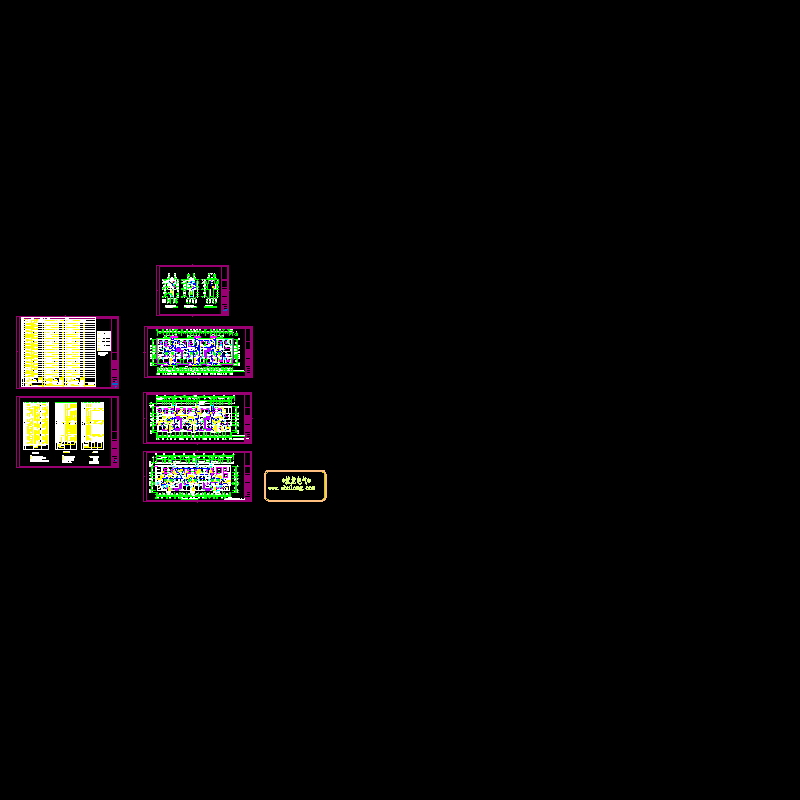

低压配电系统图
停车场系统图
有线电视系统图
变配电房照明平面图
a段一层,地下一,二层弱电.dwg
a座电气.dwg
b段弱电.dwg

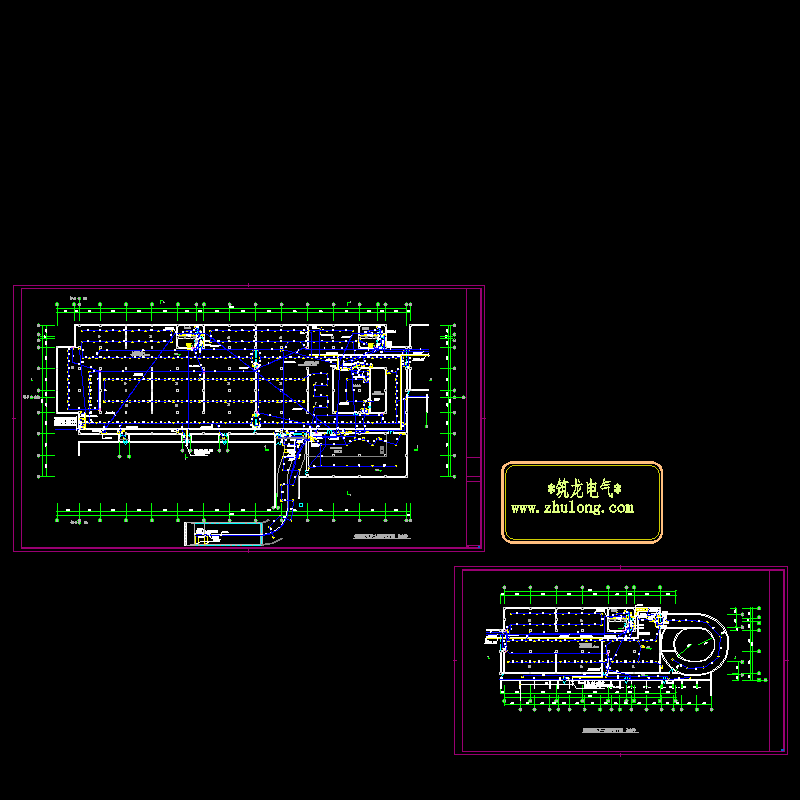

c段地下车库弱电平面.dwg
单元电气.dwg
单元弱电.dwg
德州b座电气.dwg
地下车库工程.dwg
会所弱电平面.dwg
建施补1-t3.dwg
弱电系统图.dwg

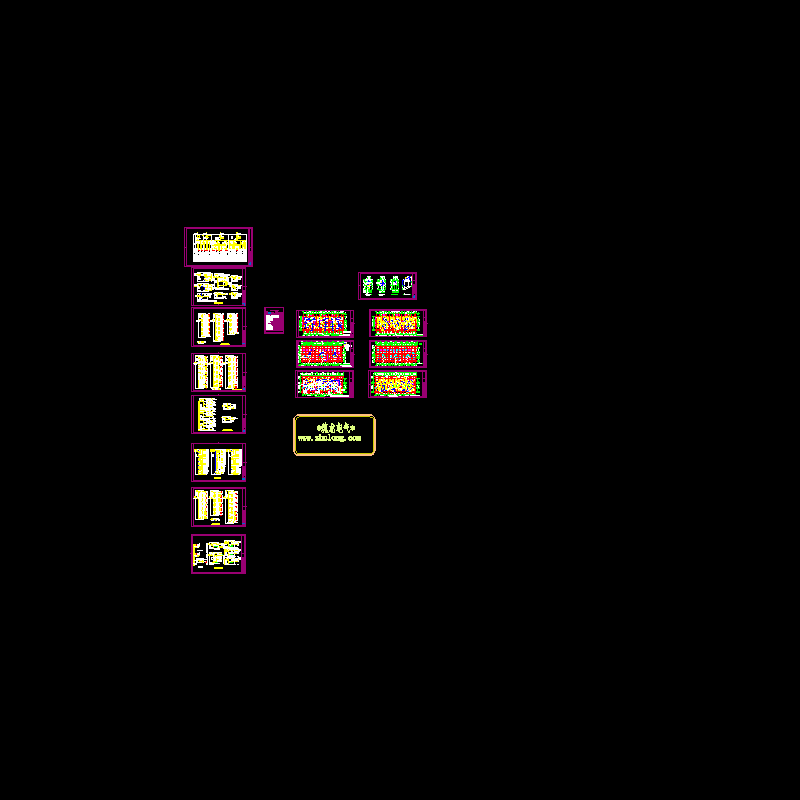

消防系统图及设计说明.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
