5层广播电视大楼全套电气CAD施工图纸（部分水暖）(高低压配电系统)(TN-S)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化,广播电视
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：12259平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：101张
• 节点大样： ,其它
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目地址：广东
• 强电设计： ,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
• 弱电设计： ,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

• 1、电气设计说明
• 2、高压系统图
• 3、低压配电系统图
• 4、配电干线系统图
• 5、电脑、电话系统图
• 6、有线电视网络系统图
• 7、消防中心、泵房、天面动力系统图
• 8、空调电气系统图
• 9、火灾报警控制系统图
• 10、防雷接地平面图
• 11、自动报警平面图
• 12、空调电气图
• 13、插座布置平面图
• 14、照明布置平面图
• 15、应急布置平面图
• 16、防雷构件大样

附件详情

该附件是[广东]广播电视大楼全套电气施工图纸，总共101张。
项目建筑面积：12259平方米，地上五层。电气设计内容包含：高低压配电系统，、动力及照明配电系统、建筑物防雷及接地、电气消防报警系统、网络电话系统、有线电视系统等。

四层应急布置图

配电干线系统图

防雷构件大样

首层自动报警平面图

低压配电系统图

电、空调目录.dwg

文化中心报警图.dwg

文化中心地下室通风排烟平面图.dwg

文化中心电10.08.dwg

文化中心防雷1008.dwg

文化中心给排水图1025.dwg

文化中心空调电10.08.dwg

文化中心空调图10.25.dwg

文化中心空调图11[1].1.dwg

文化中心喷林.dwg

消防水系统,大样.dwg

中心系统图.dwg

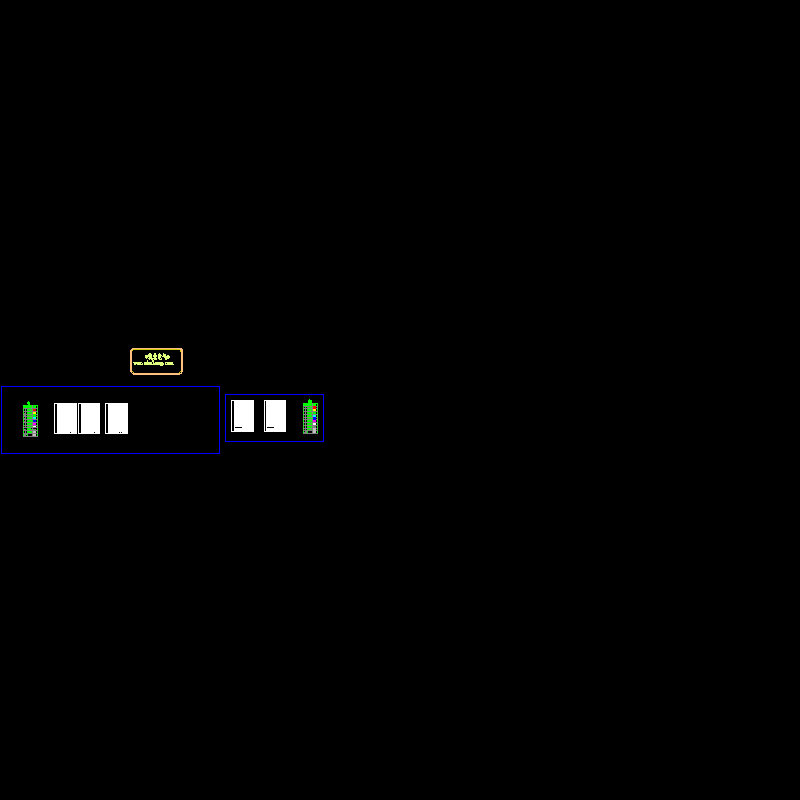

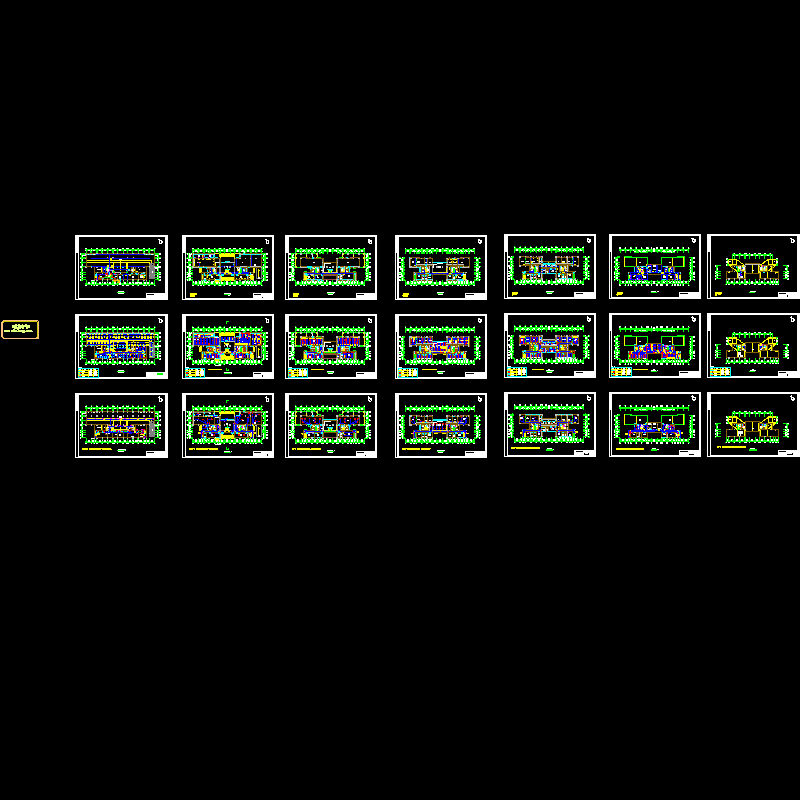

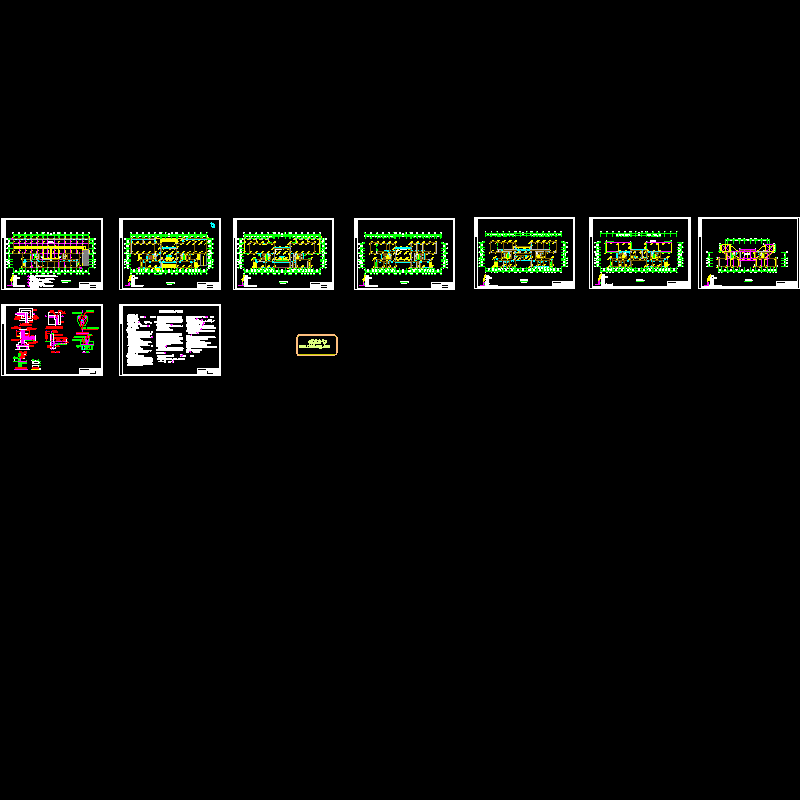

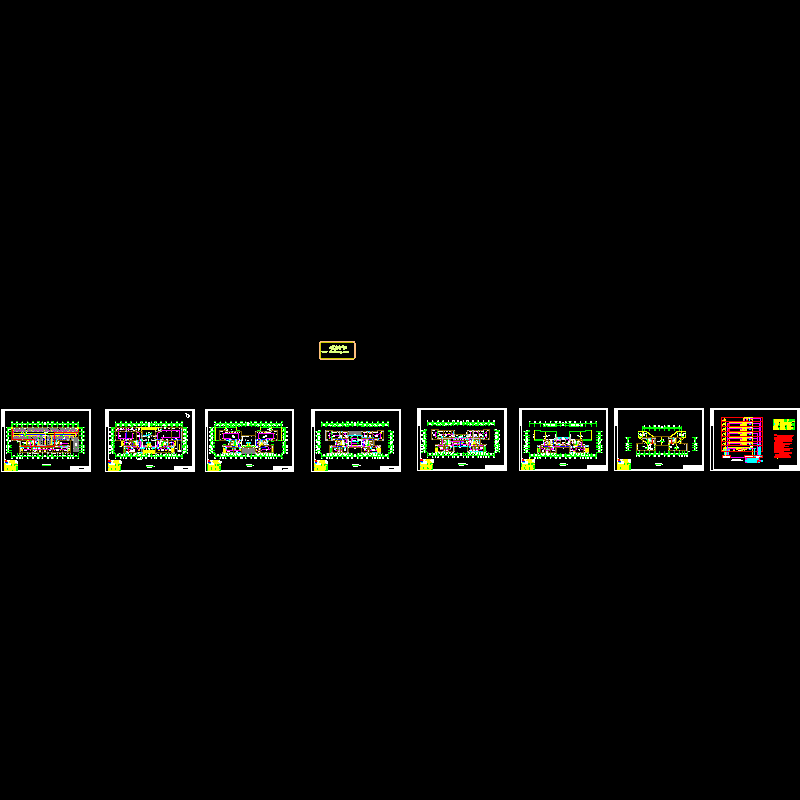

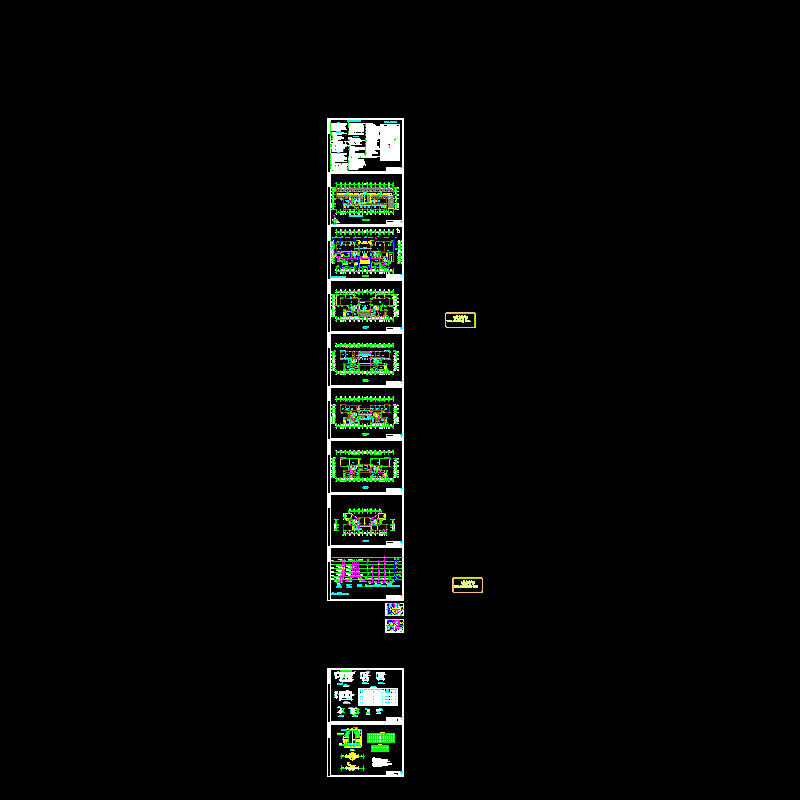

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
