一．设计依据

1．建筑概况：

项目总用地面积为5907.2平方米，为商业用地。该项目为一栋16层高层建筑，总建筑面积16457.7平方米，地上十六层，地下一层(自行车库)，功能主要为商业用房。

二．设计范围

1．该项目设计主要包括办公楼内的以下内容:

1） ；电力、空调和照明配电系统；防雷、接地系统及安全措施；

2）弱电包括：通信、综合布线系统；火灾自动报警和联动控制系统；有线电视系统图；安全防范系统;公共广播（兼消防广播）系统。

2. 对二次装修范围的内容该资料仅供参考，具体做法需在二次装修设计阶段完成。

三、供配电系统

1.负荷情况

该项目的消防负荷(消防电梯、应急照明、消防控制室、喷淋泵、消防泵、正压送风机等)、通讯机房设备、生活泵，客梯，安保设备用电为一级负荷。其它用电负荷为三级负荷。

2. 供电电源及电压

该项目供电电压为10kV，由供电部门提供两路相互独立的10kV电源，以电缆埋地敷设的方式引入商业楼一层10/0.4kV变配电所。所内设有两台变压器SCB10-630KVA（10/0.4KV）干式变压器。楼内低压动力用电设备及照明配电电压为220/380V。

3. 继电保护，计量，控制和信号

a. 10kV进线开关设过流、速断、零序电流保护，高压开关柜采用智能型综合微机保护系统。

b.电业计量采用高供高计, 10kV高压侧设有专用计量柜（由供电部门提供），柜内设有功，无功电度表及峰谷表。

c.变压器设有高温报警，超高温跳闸报警。高温120℃时作用于报警信号，超高温140℃时，作用于跳闸信号。

d.低压进线开关设过载长延时、短路短延时（0.4s）保护。

e.低压出线开关设短路瞬时、短路短延时（0.2s）脱扣保护，过载保护。低压配电柜各出线回路设有智能数字式

电压、电流表、有功、无功综合表。

f.根据业主需求,低压侧设置二次计量。 1~15F各小商铺一户一表，16F及公共用电独立设表。

g.无功功率补偿采用低压侧集中自动补偿方式，保证补偿后高压侧功率因数COSφ>0.9

4. 配电系统

1）该项目低压配电采用树干式和放射式相结合的配电方式。

2）消防水泵、正压送风机、消防电梯、应急照明、消防控制室等消防负荷及弱电机房设备、电梯等重要负荷，采

用双电源线路(接自不同的低压母线段)配电方式，并在末端配电箱自动切换。

3）办公楼1~15层各商铺及16F区域属于二次装修区域，该资料仅考虑预留电源。

五、照明系统

1．照明用电电压为220V，凡做二次装修区域的照明灯具的选型和安装要求均由二次装修设计时确定，该资料仅供参考。二次装修区域的划分由业主确定。所有荧光类光源均采用高品质电子镇流器或低耗节能型电感镇流器(带单灯补偿)，补偿后功率因数不小于0.9。

2．各类照明灯具的电气连接处、与吊顶直接接触处注意做好管线的封闭。所有照明回路均加装一根专用PE线，用于连接安装高度低于2.4米及有接地要求的灯具（如Ⅰ类灯具）及相关设备。

3．疏散应急照明的灯具应符合规范要求(设玻璃或其它不燃烧材料制作的保护罩)。且自带蓄电池，持续供电时间不小于30分钟。

4．除二次装修区域及电梯井道照明外，其它区域的照明光源均采用高效节能型（见图例标注）；光源色温为4000K

（或按业主要求）。

六、图纸展示

低压配电干线图一

低压配电干线图二

10KV高压系统图

地下一层动力平面图

电表箱1AW1配电系统图

一层

一层

第 1 张图

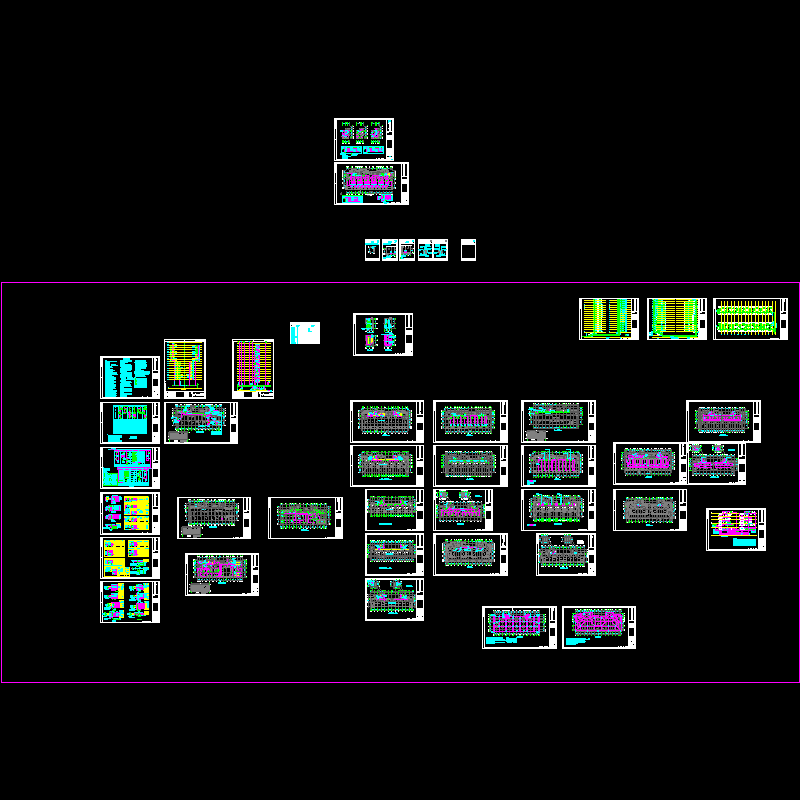

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
