乘客电梯井道布置CAD图纸（有机房、无机房）

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

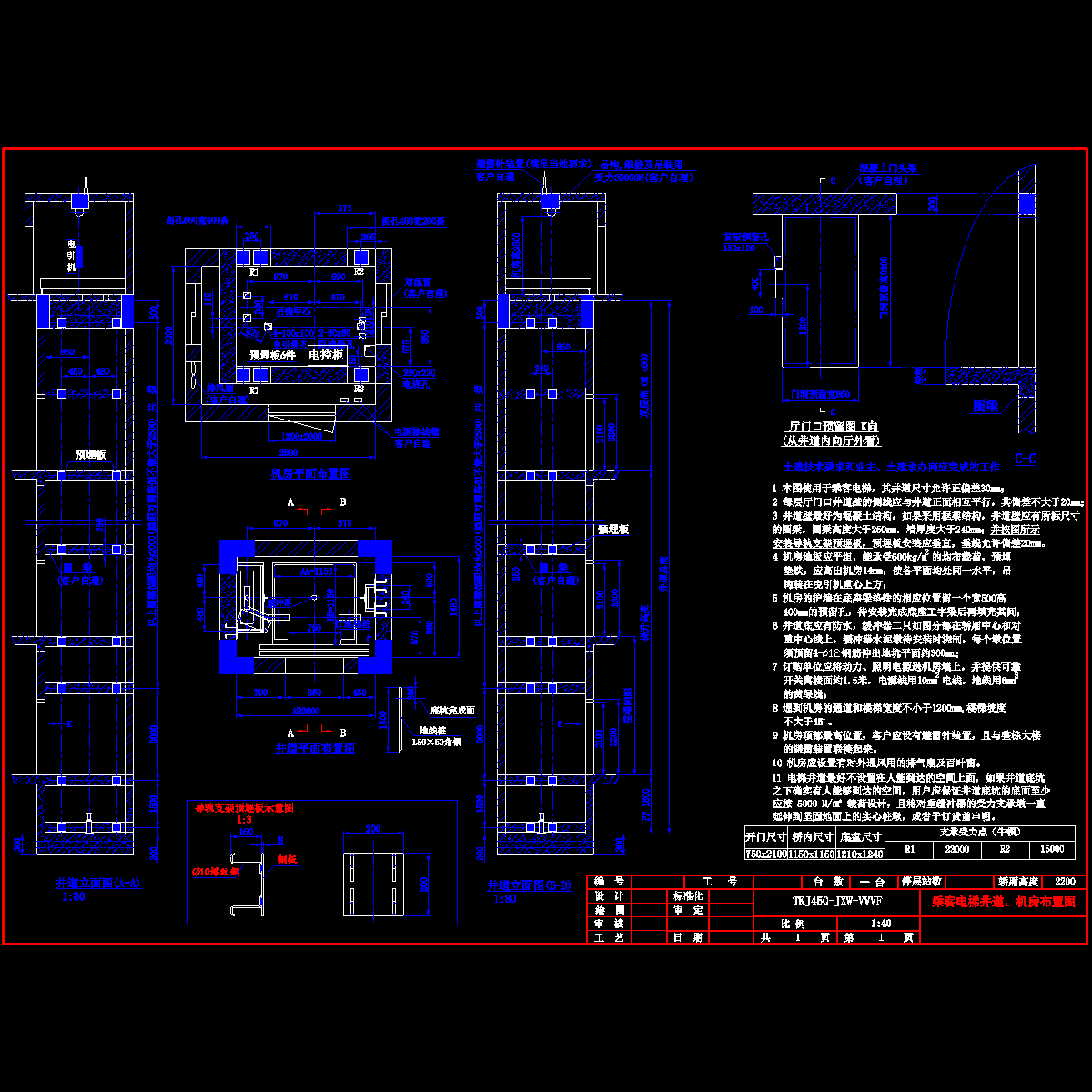

乘客电梯井道、机房布置图
1 本图使用于乘客电梯，其井道尺寸允许正偏差30mm；
2 每层厅门口井道壁的侧线应与井道正面相互平行，其偏差不大于20mm；
3 井道壁最好为混凝土结构，如果采用框架结构，井道壁应有所标尺寸的圈梁，圈梁高度大于250mm，墙厚度大于240mm；并按图所示安装导轨支架预埋板，预埋板安装应垂直，垂线允许偏差20mm。
4 机房地板应平坦，能承受600kg/平方米的均布载荷，预埋垫铁，应高出机房14mm，使各平面均处同一水平，吊钩装在曳引机重心上方；
……

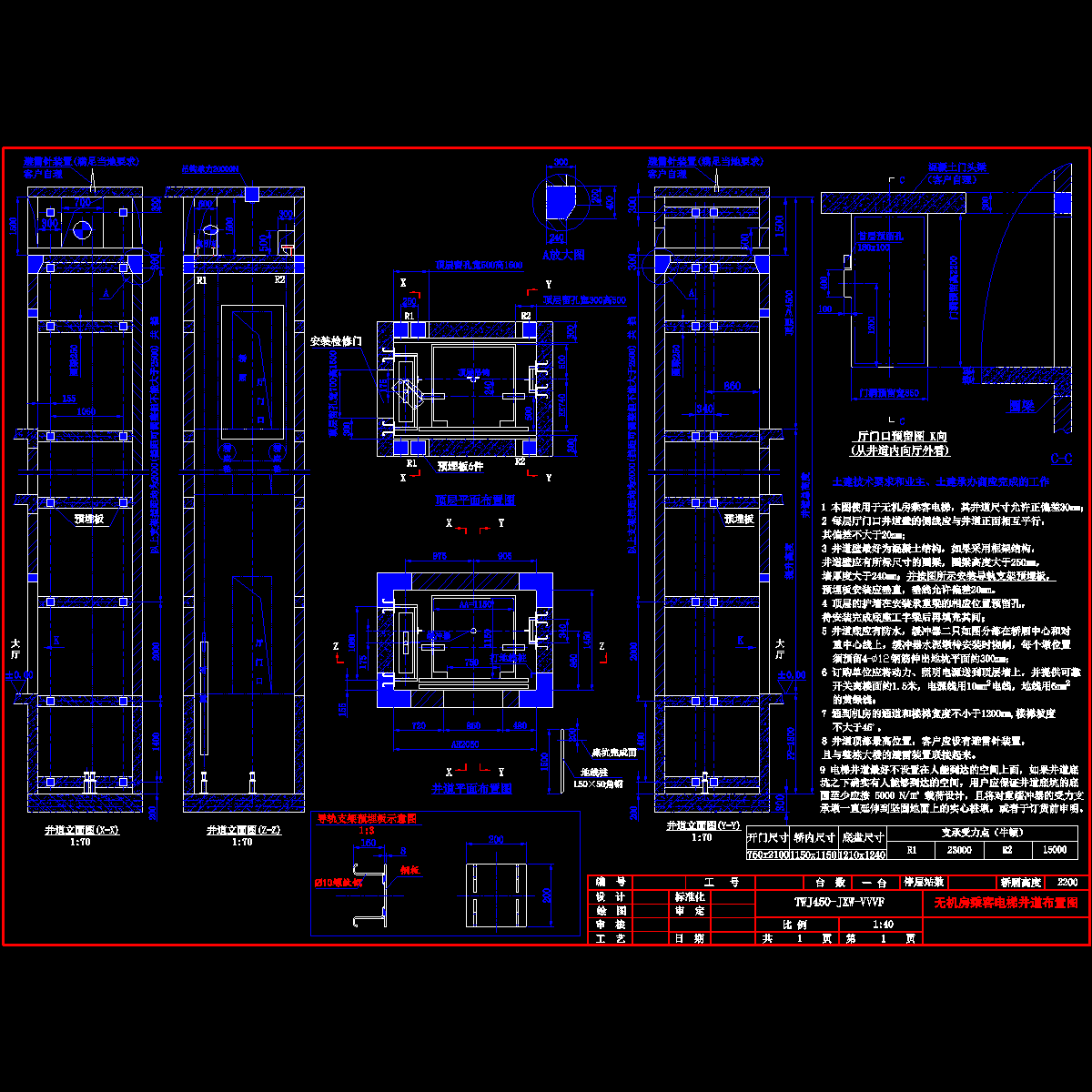

无机房乘客电梯井道布置图
1 本图使用于无机房乘客电梯，其井道尺寸允许正偏差30mm；
2 每层厅门口井道壁的侧线应与井道正面相互平行，其偏差不大于20mm；
3 井道壁最好为混凝土结构，如果采用框架结构，井道壁应有所标尺寸的圈梁，圈梁高度大于250mm，墙厚度大于240mm；并按图所示安装导轨支架预埋板，预埋板安装应垂直，垂线允许偏差20mm。
4 顶层的护墙在安装承重梁的相应位置预留孔，待安装完成底座工字梁后再填充其间；
……
共计2张CAD图

标准450客梯左对重.dwg

标准无机房450客梯左对重.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
