5层小住宅电气CAD施工图纸(TN-C-S)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 负荷等级：二级,三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,综合布线系统,信息网络系统

总说明

一.项目概要及设计范围:

1.本建筑为局部五层住宅。

2.根据甲方要求,该资料包括配电照明,电话,电视,屋顶防雷.二、设计依据:< 规范> GB50054-95 <民用建筑 > JGJ/T 16-92<住宅小区建筑电气设计与施工> 03D603<建筑物防雷设施安装> 99D501-1 <接地装置安装> 03D501-4<等电位联结安装> 02D501-2

三.电源及室内电器安装:

1.~380/220V电源引自室外低压配电柜,以电缆埋地引入总配电箱，电缆室外埋深0.8m,进户处至电表箱段穿SC50保护。

2.由电表箱至户间电源线在墙内埋设。

3.室内电源线 电话线 电视线除平面图及系统图中标注者外,均沿墙面或屋面暗敷设.穿PVC管保护.

4.开关及各类插座均为暗装,开关距地坪均为1.4m,空调插座除标注外距地坪均为1.8m,卫生间插座距地坪为2.3m厨房插座距地为1.5m,其余各类插座距地坪均为0.3m.

5.灯具旁数字意义:其中:a为同平面同住户内相同灯具数量;为灯具容量<瓦>; b为灯具安装高度<米>,未标者为吸顶安装.

四.防雷及接地:

1.屋顶避雷带采用 镀锌圆钢,沿屋檐外围固定,采用支架明装固定方式.固定%

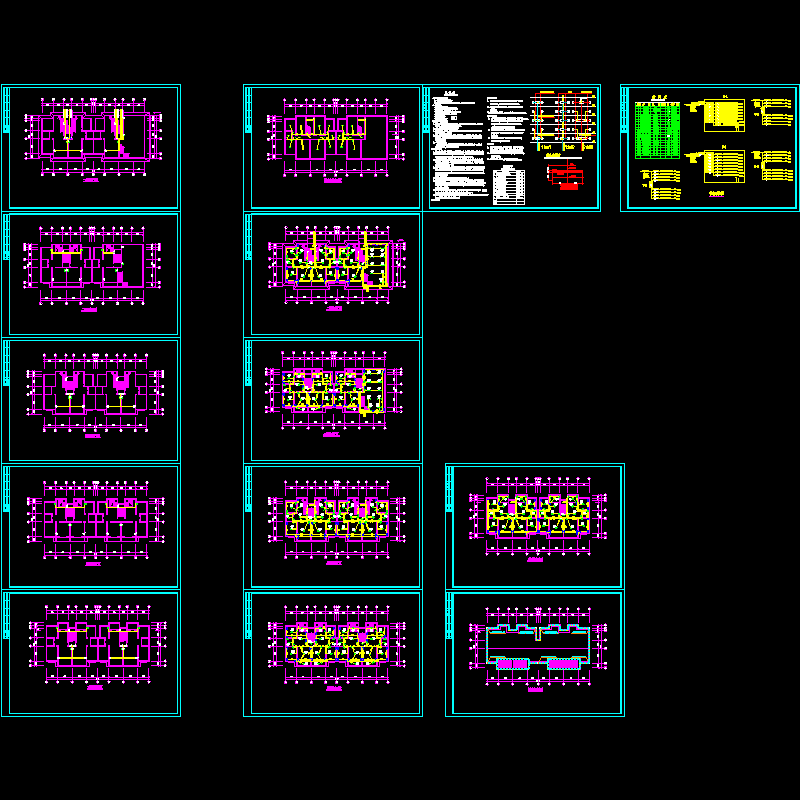

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
