水上乐园项目给排水CAD图纸(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

（一）项目概要该项目为郑州XX温泉度假水上乐园项目，此项目总占地面积为8000m ，设计总水面积为4500m，总用水量为3075m。根据对当地水上娱乐项目的市场调查和了解，本项目定位为娱乐、休闲和运动为一体的综合性水上娱乐项目。设计有水上滑、儿童戏水乐园、海浪池、落水池、强制淋浴。（二）系统循环方式的选择整个水上娱乐项目循环水处理系统采用顺流式循环方式。顺流式循环方式是全部循环水量，由设在泳池池壁上的给水口把水送入池内，由池底回水口回水进行净化后再送入游泳池使用的循环方式。泳池排水采用过滤水泵动力排水。包括给排水平面图、机房图、剖面图等。

儿童池给排水、机房图.dwg

海浪池给排水、机房图.dwg

设计说明、强制淋浴给排水平面图图.dwg

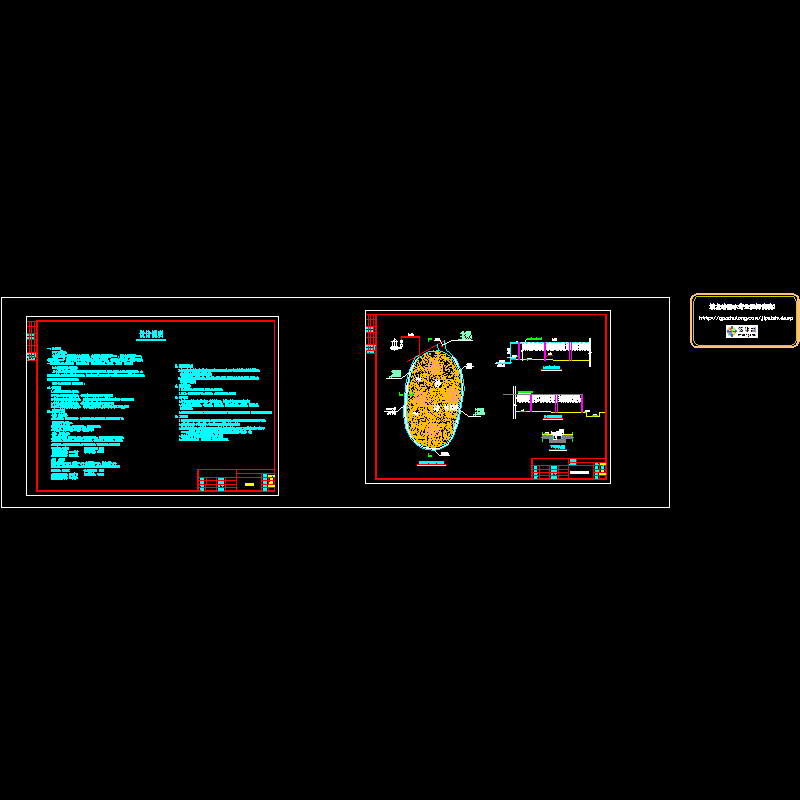

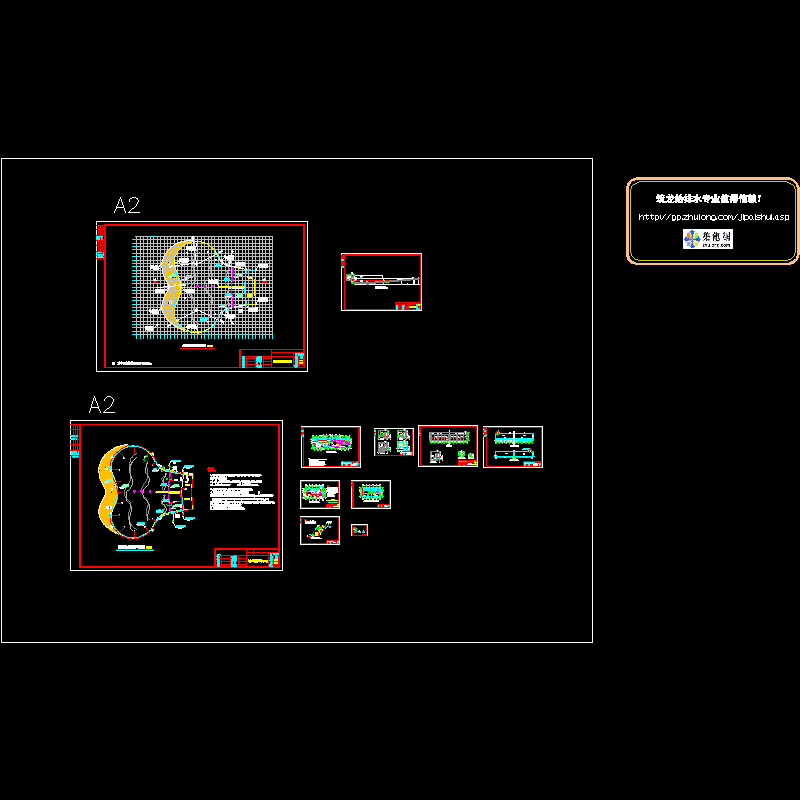

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
