10层国内昌平住宅、商业金融项目给排水完整CAD施工图纸(室外消火栓系统).dwg

haot222 · 发表于 2020-12-22 21:08:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,办公,商业
建筑高度：高层建筑
建筑面积：31420平方米
地上层数：10层
地下层数：2层
图纸设计深度：施工图

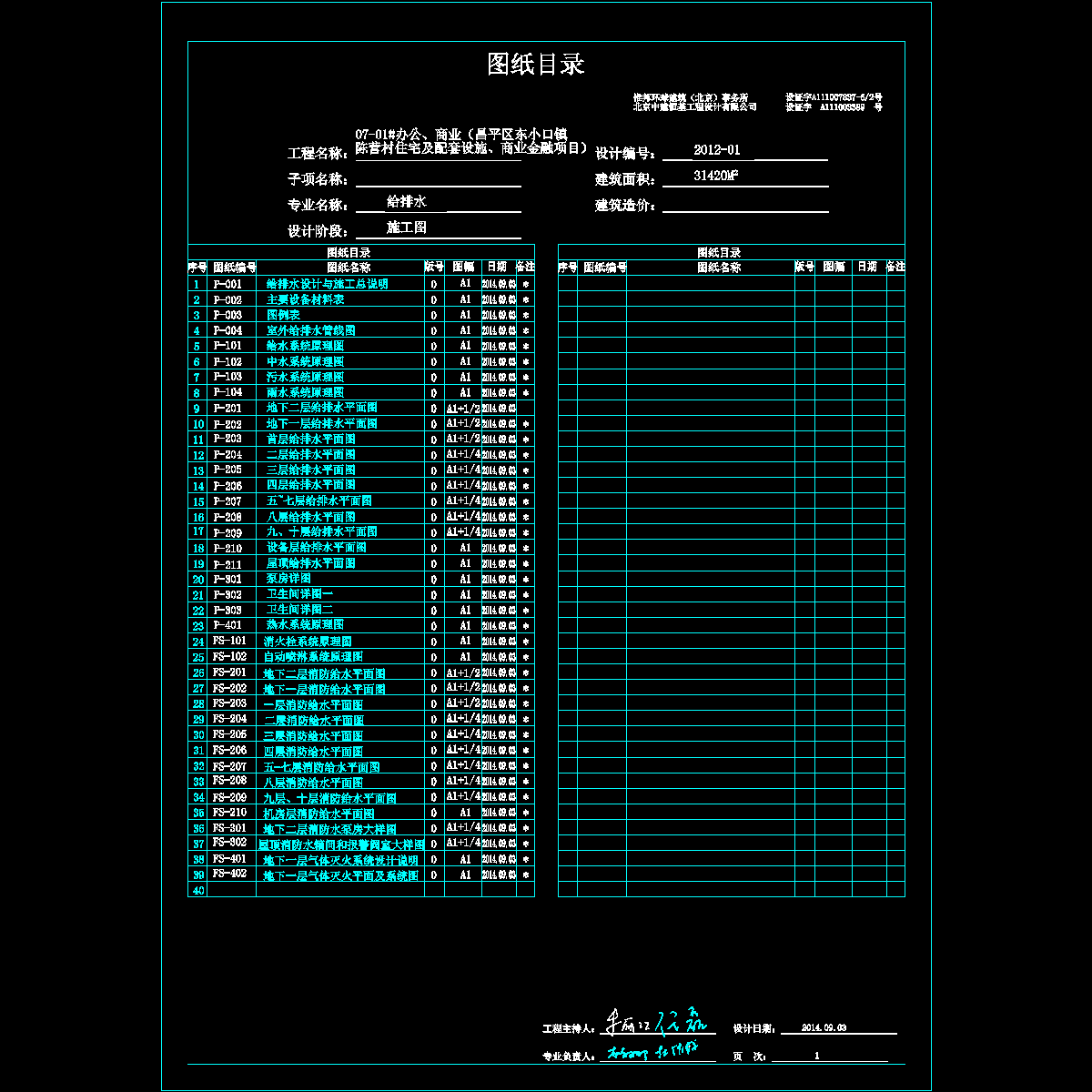

参考图纸：39张
设计年代：近代
生活供水设计：生活给水系统,中水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统

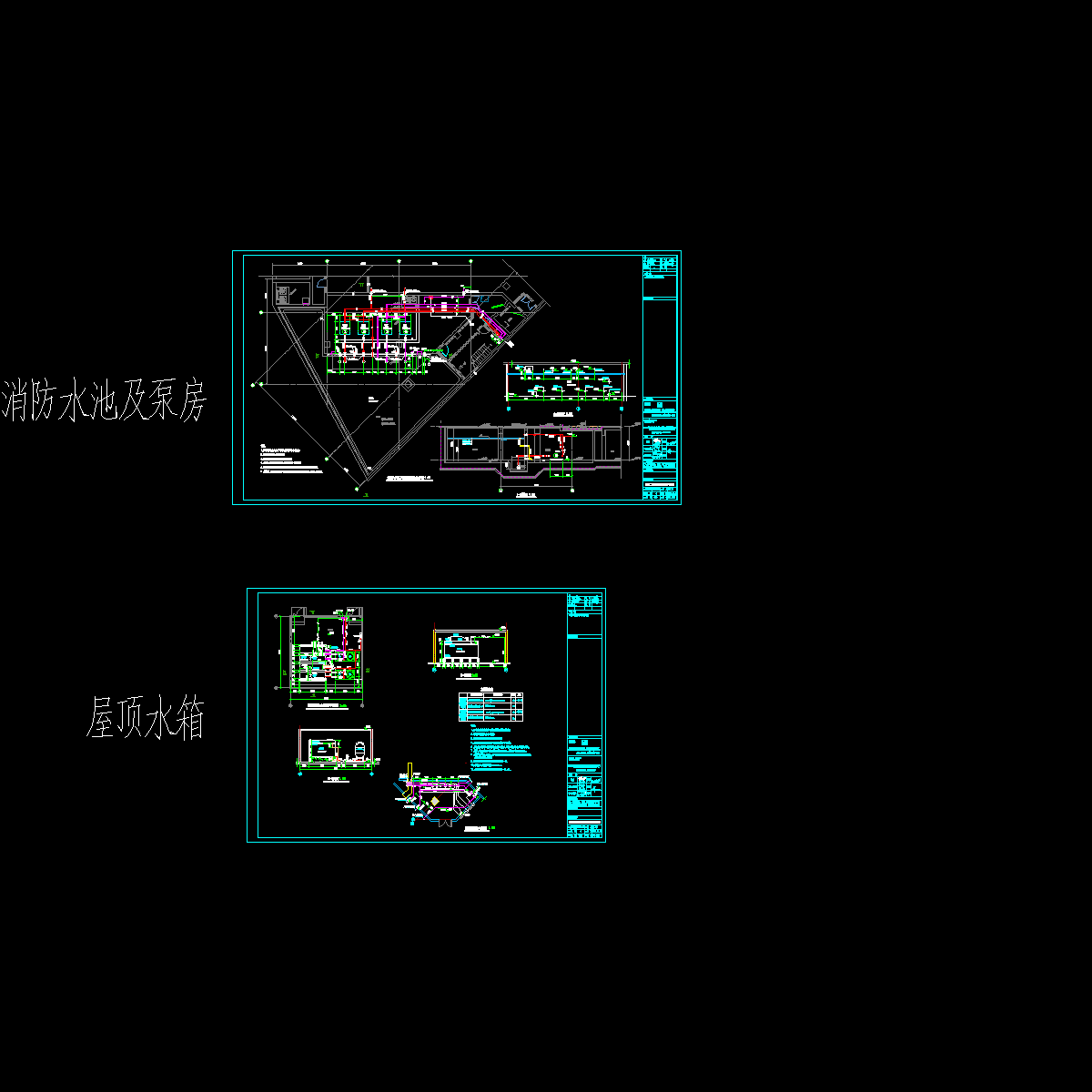

供水设备：高位水箱
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：雨水利用,气体消防
项目地址：北京

本图纸为北京昌平住宅、商业金融项目给排水全套施工图。

二.项目概要及设计范围:

三期CY-07地块商业用地,用地面积约为0.71公顷,容积率为2.8; 建筑限高为45m。CY-07商业地块在二期CY-04教育用地南侧,由商业、办公构成,总建筑规模为31,420 m2,其中地上建筑面积19,880 m2和地下建筑面积11,540 m2;地上为2栋高层塔楼及裙房;地下主要为管理用房、地下车库、人防区和设备用房等功能。

三.系统说明

(一).生活给水系统:

1.水源:该项目水源为市政自来水。市政给水管网供水压力为 0.30MPa。消防水源采用市政自来水。从市政管网上引入2根DN200给水管网,在建筑周围形成环状供水管网,可以满足本建筑的消防和生活用水量。

引入管总表后设置倒流防止器。

2.用水量:本建筑最高日生活用水量57.88m3/d。最大时用水量8.94m3/h;

3.给水分区:本建筑生活给水系统分为2个区供水。-2层~3层为低区,由城市自来水压力直接供给;

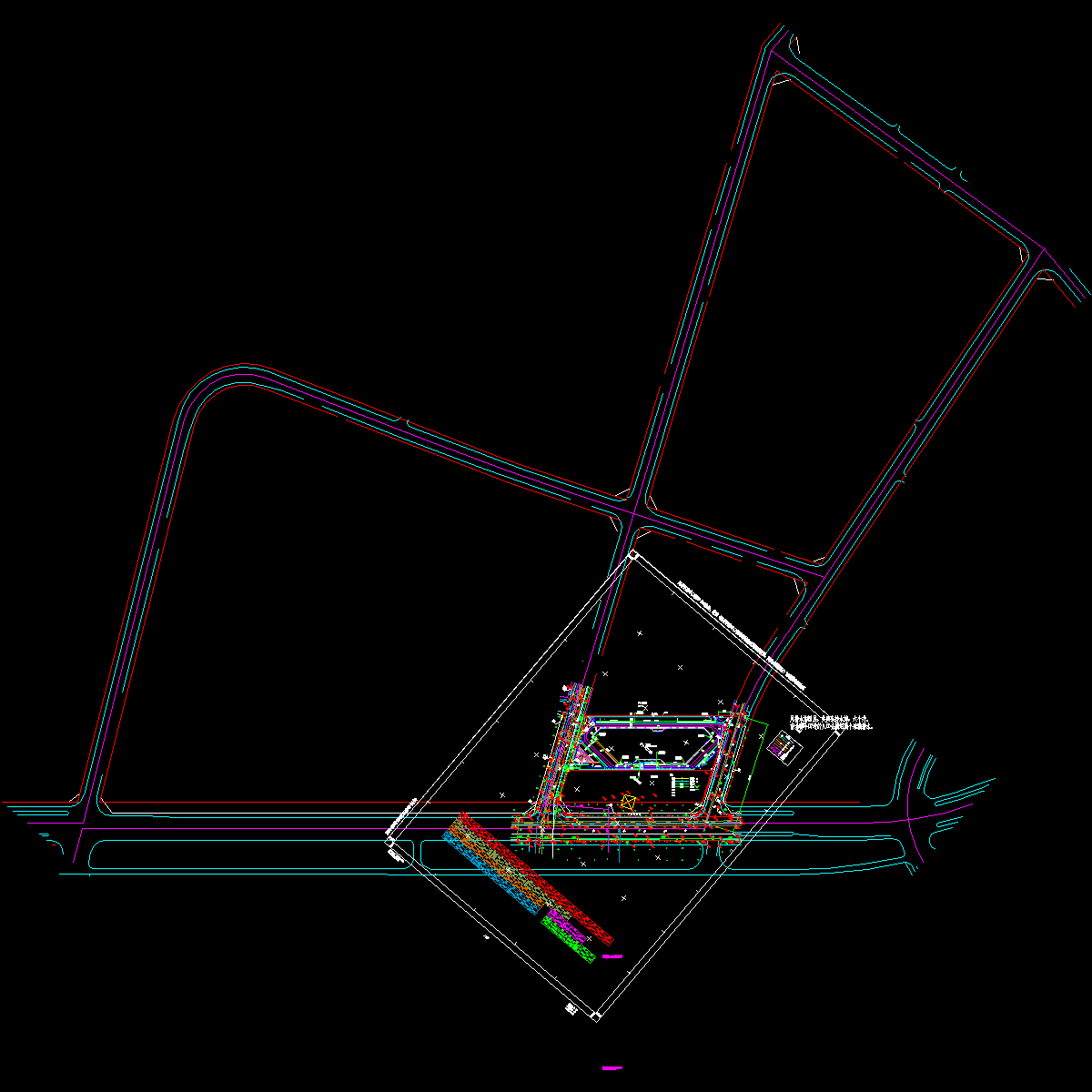

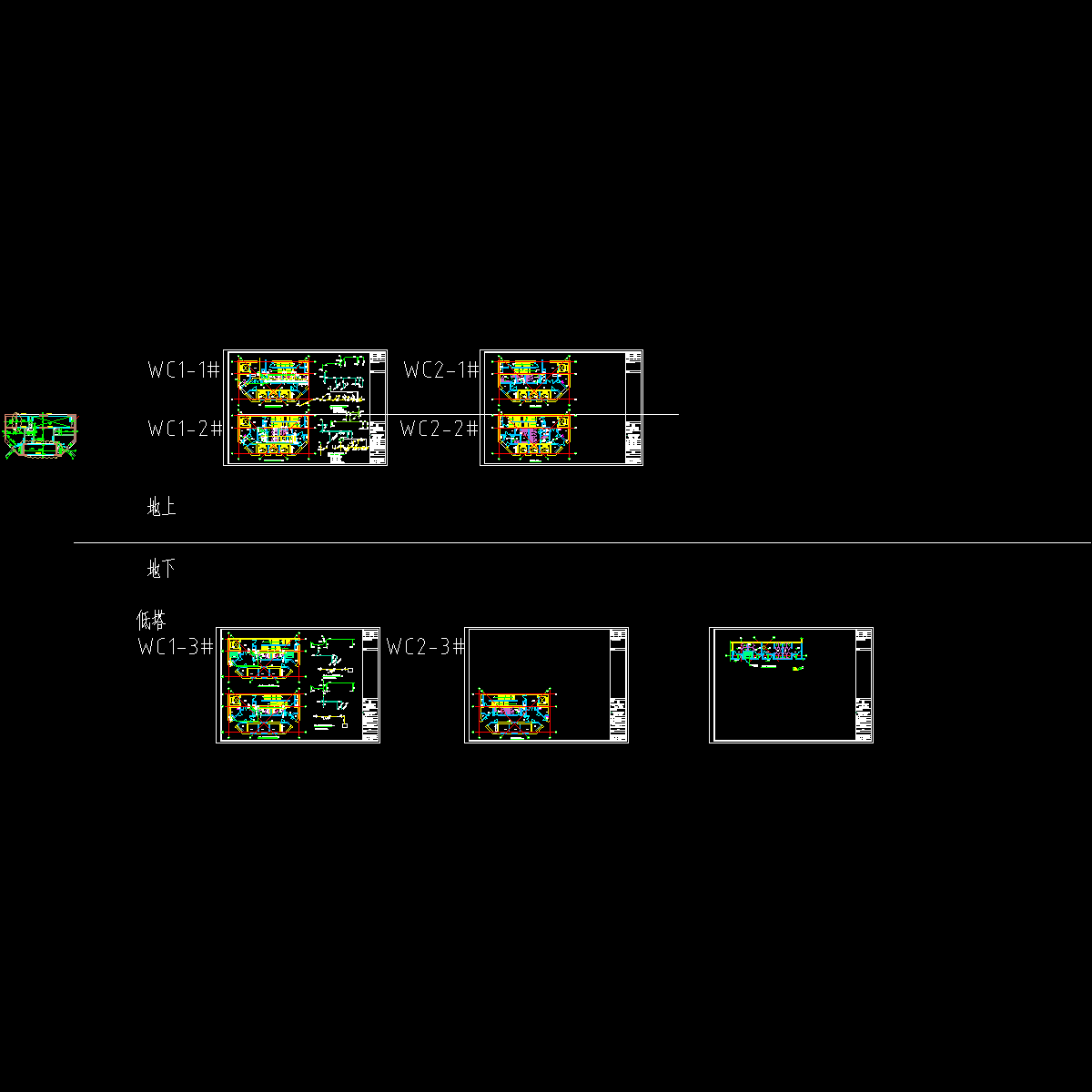

图片展示：

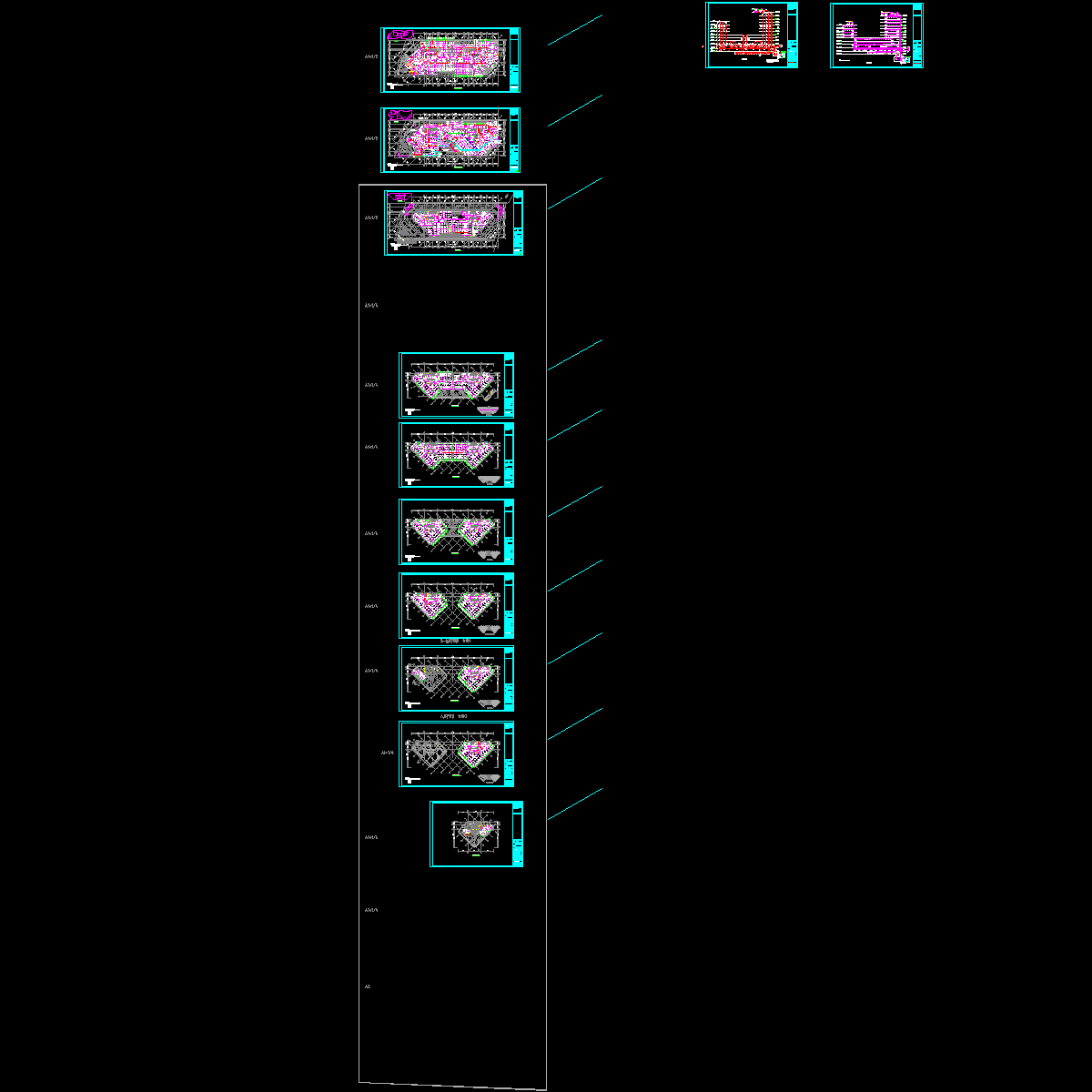

三层平面图

地下二层平面图

给水系统原理图

中水系统原理图

污水系统原理图
