一份城市交通局住宅楼建筑dwg格式CAD施工图纸(框架结构)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-11
• 图纸设计深度：施工图
• 其它专业图纸：结构, 给排水
• 建筑设计面积：7598平方米
• 占地面积：9600平方米
• 容积率：0.76
• 绿化率：45.60%
• 建筑高度：29.10米
• 建筑层数：8
• 设计效果图：无

附件详情

工程建筑面积约为：7598平方米建筑设计结构形式为：框架结构层数为：八层高度为：29.10米 这份参考资料包括：设计说明，资料目录，建筑说明，材料及装修一览表,总平面，各层建筑平面，立面，剖面图，墙身大样， 楼梯详图 ，共21张图纸。
图纸设计深度： 施工图

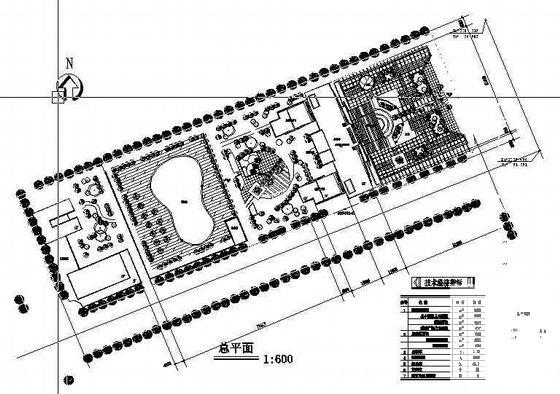

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
