一份5层办公楼建筑CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计面积：8255平方米
• 建筑高度：21.5米
• 建筑层数：5
• 设计效果图：无

附件详情

该资料为：某五层办公楼建筑结构施工图

工程建筑面积约为：8255平方米
建筑设计结构形式为：框架结构
层数为： 5层
高度为： 21.5米

这份参考资料包括：建筑与结构专业全套施工图，共28张图纸。

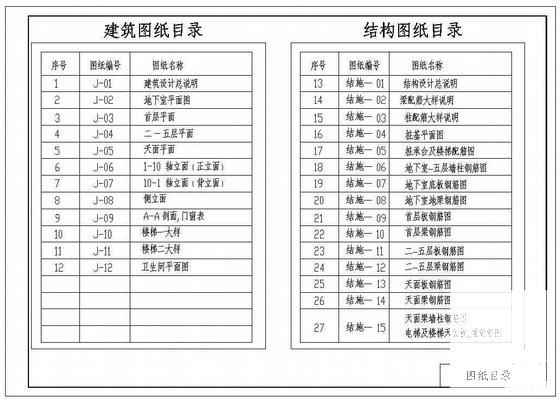

第 1 张图

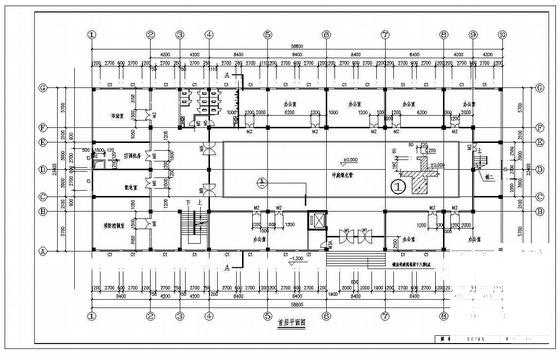

第 2 张图

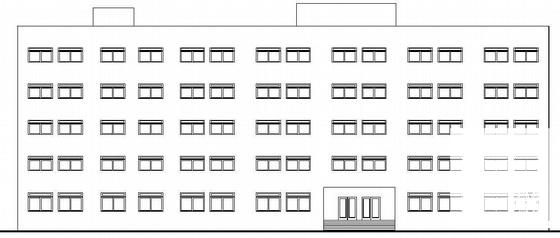

第 3 张图

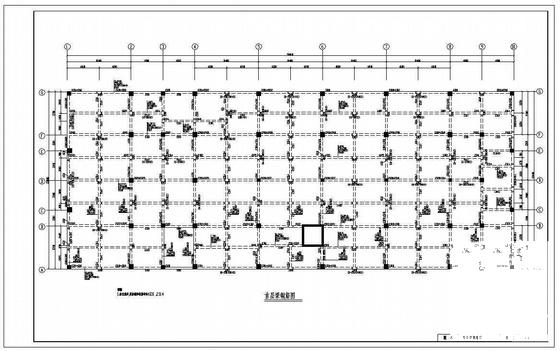

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
