26层剪力墙结构外语培训中心结构CAD施工大样图(dwg)(6度抗震)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：高层建筑
• 地上层数：26层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.85kN/平方米
• 参考图纸：51张
• 设计年代：近代

附件详情

该项目是海南某外语培训中心项目，地上26层，剪力墙结构，基础采用桩基础，基础设计等级为乙级，抗震设防烈度为6度，场地为Ⅲ类。
该资料包含：结构设计总说明，桩定位平面图，基础筏板配筋图，墙柱定位图，剪力墙柱表，模板图，梁配筋图，电梯机房层、塔楼顶层梁配筋图，板配筋图，楼梯大样图等共计51张图。
编制于2012年7月。

26层板配筋图

15~17层梁配筋图

阀板边与桩的距离

地梁配筋图

两层模板图

两层板配筋图

楼梯图

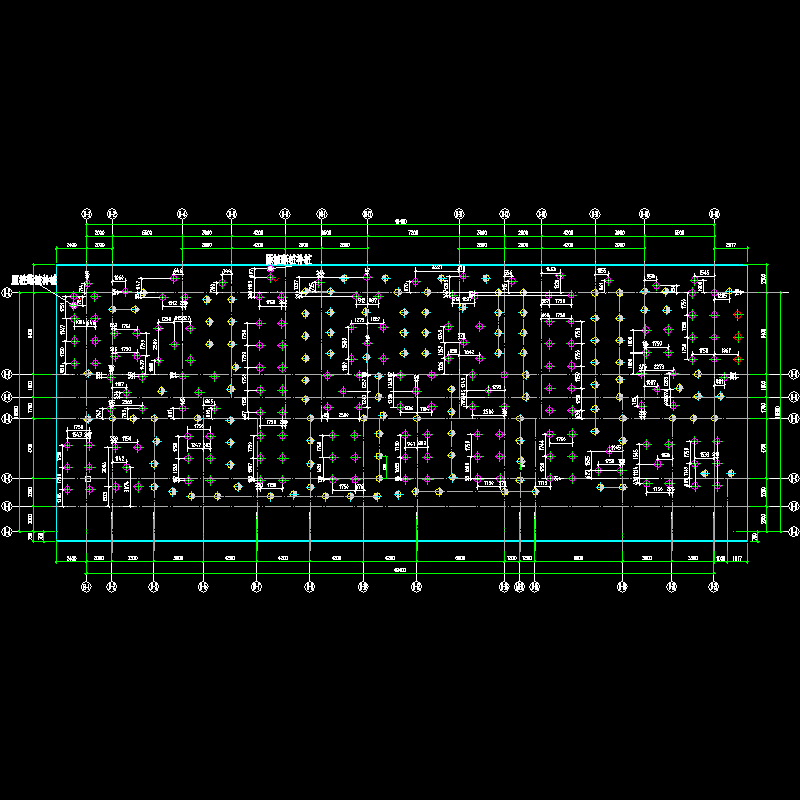

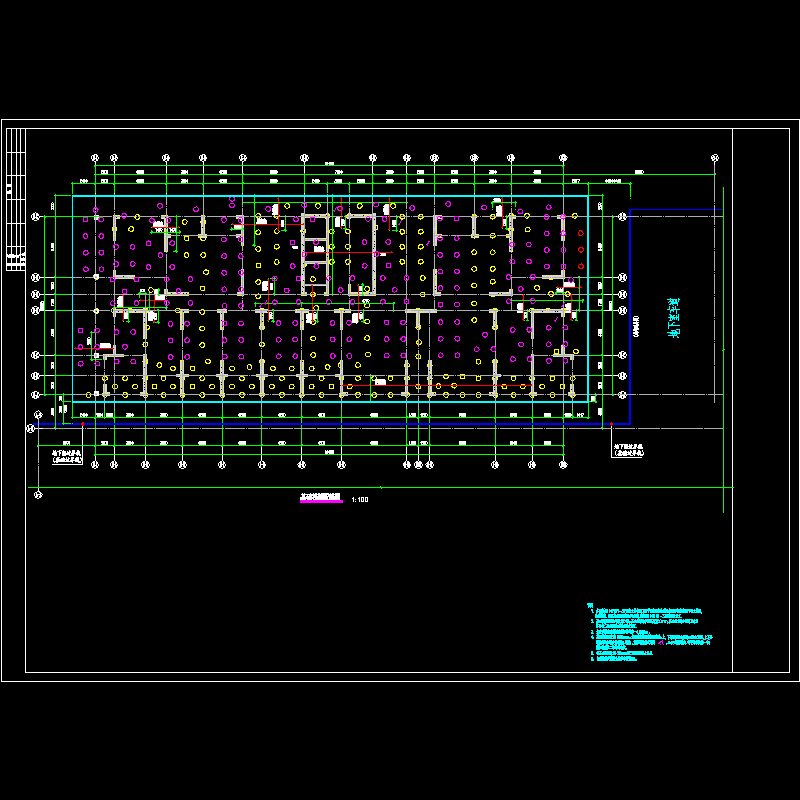

桩定位平面图编号

标高40.450m～76.450m墙柱定位图

1#旧桩桩位图2012.6.12_t3.dwg

1#楼桩定位平面图编号.dwg

1#筏板配筋图.dwg

东岸1#楼1~3层梁板结构施工图-2012.6.30_t3.dwg

东岸1#楼地梁结构施工图-2012.6.28x_t3.dwg

东岸1#楼墙柱构件配筋施工图-2012.6.21s.dwg

东岸1#楼结构施工图-2012.7.06.dwg

北区轴线坐标图.dwg

阀板边与桩的距离.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
