高速公路收费站广告牌CAD施工图纸(dwg)(桩基础)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：桩基础
• 风压：0.60kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

台州某高速公路收费站广告牌图纸
该资料为：台州某高速公路收费站广告牌图纸
结构型式：钢结构
设计使用年限10年
雪荷载：0.35kn/平方米
基本风压：0.60 kn/平方米
广告牌基本尺寸：7.5米*42米
高度：15米

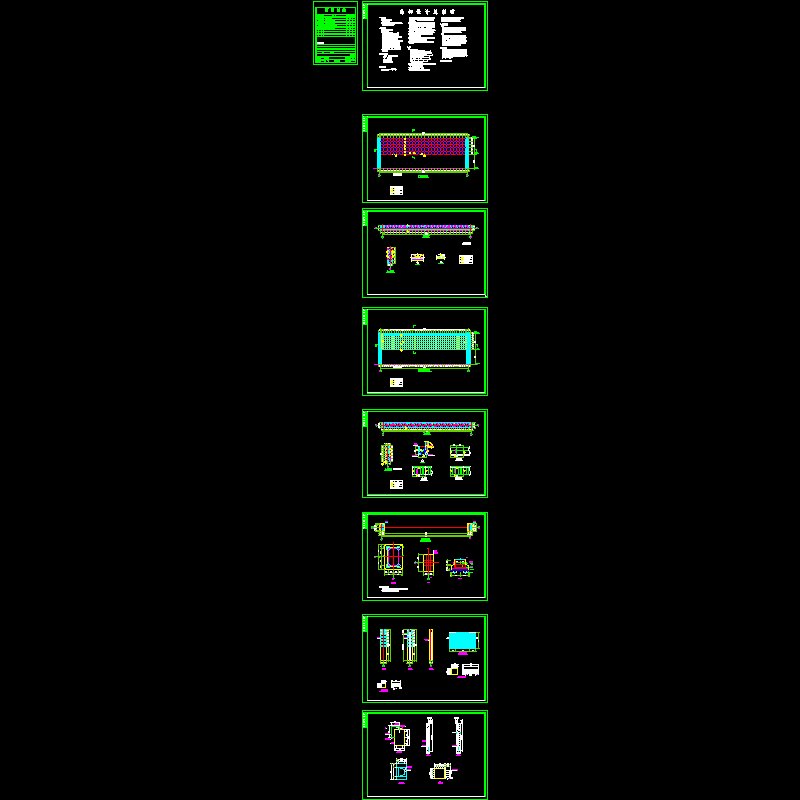

该资料包含：结构设计总说明、广告牌立面结构图、A-A、B-B剖面图及节点详图、广告牌板面立面结构图、C-C、D-D剖面图及走道详图、基础 平面布置图 、详图及立柱详图、立柱预埋件布置图及详图、装饰柱预埋件布置图及详图共8张图纸。
