商贸城采光顶网架CAD施工图纸(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：网架
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

某商贸城采光顶网架图纸
该资料为：某商贸城采光顶网架图纸
网架型式: 螺栓球节点
正放四角锥
网架
支承形式:周边柱支撑
网架投影面积：250.00m*m
基本风压:0.35kN/m*m
地震基本设防烈度:6度
温度差: ±35°C
该资料包含：

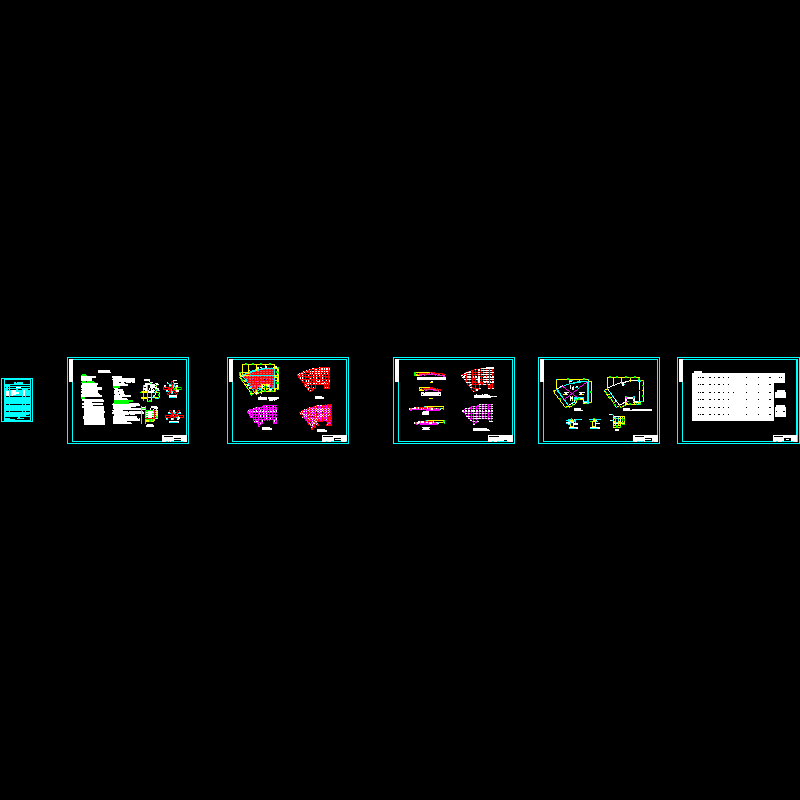

网架设计与施工说明、网架平面图及各层图、网架立面、剖面及弦层节点Z向坐标、屋顶、M-1平面图、材料表共5张图纸。
