[CAD图]输电线路杆塔设计(国家电网公司)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 特种结构：高耸结构
• 参考图纸：19张
• 设计年代：近代,2010

附件详情

1H-SZ3塔图是按照国家电网公司要求，重新计算做出的新塔,并附有全套施工图。

01（1）.dwg

02（2）.dwg

03.dwg

04.dwg

07.dwg

11.dwg

15.dwg

1h-sz3-01(2).dwg

1h-sz3-02（1）.dwg

1h-sz3-05.dwg

1h-sz3-06.dwg

1h-sz3-08.dwg

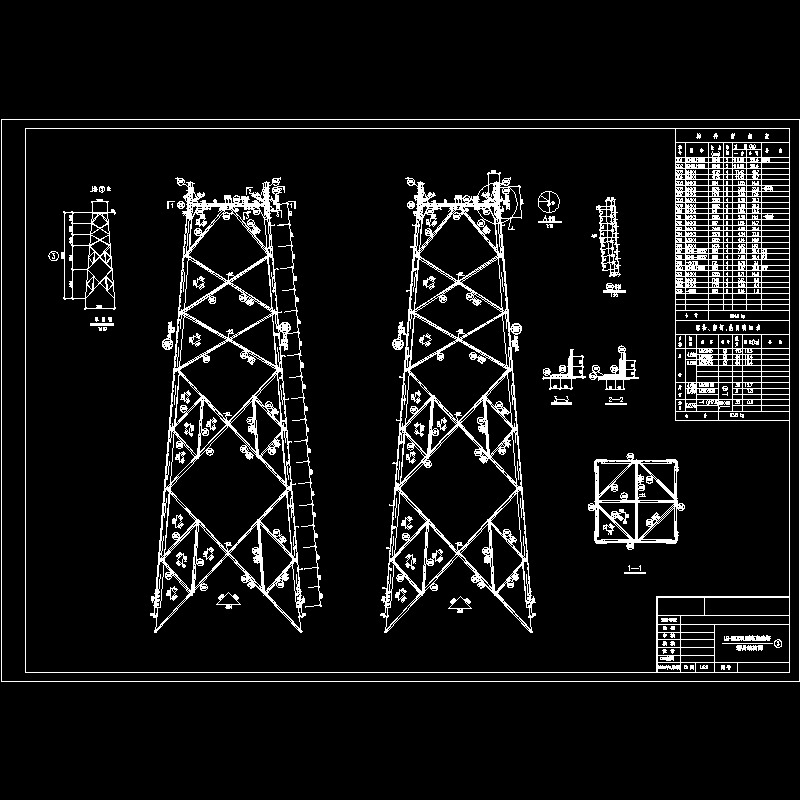

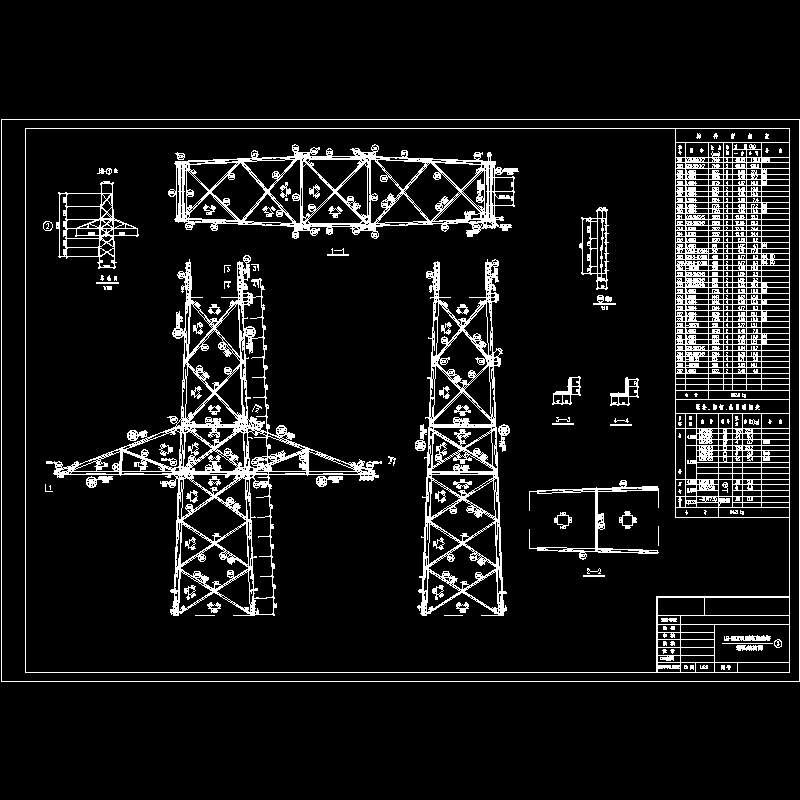

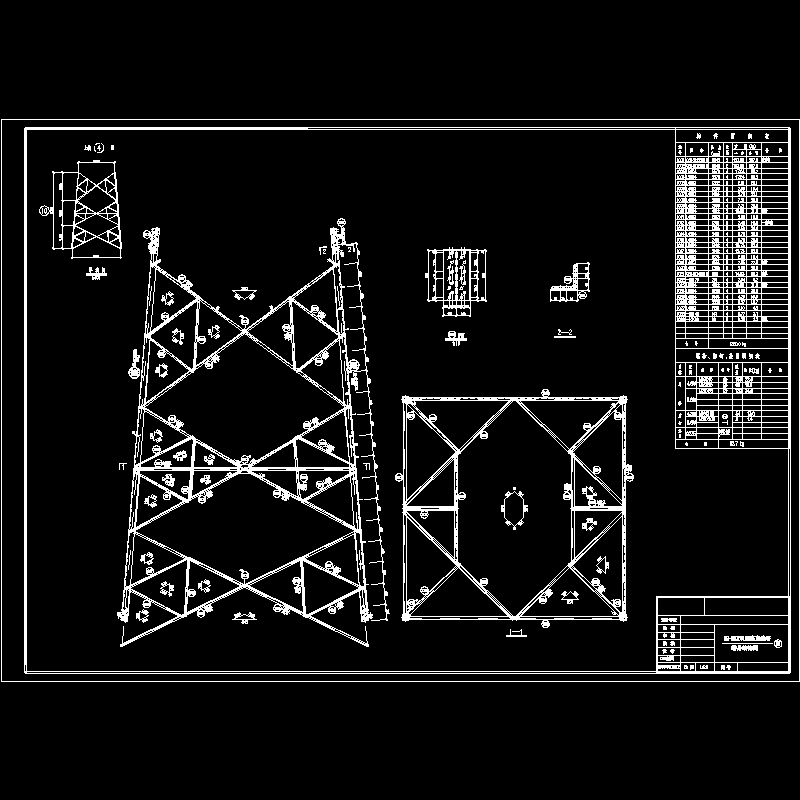

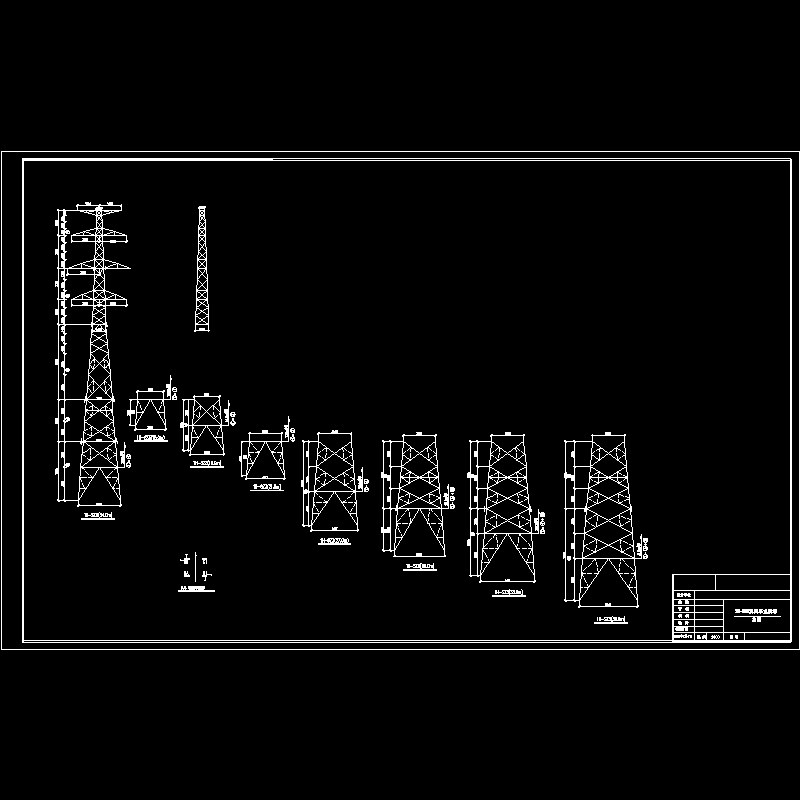

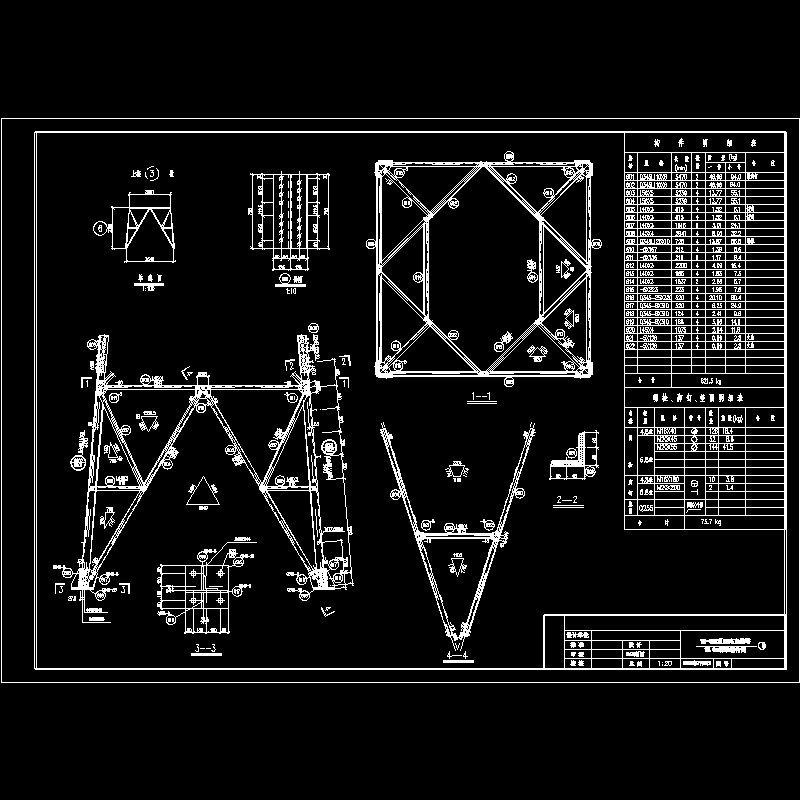

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-17 07:08:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
