汽车展厅展销办公楼结构设计CAD施工大样图(dwg)(独立基础)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 参考图纸：20张
• 设计年代：近代

附件详情

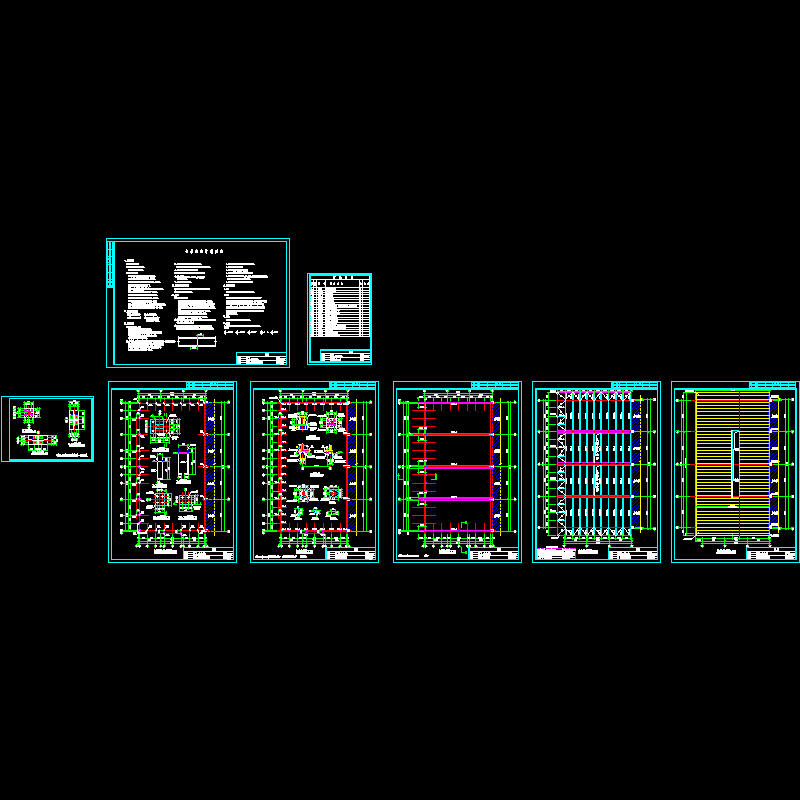

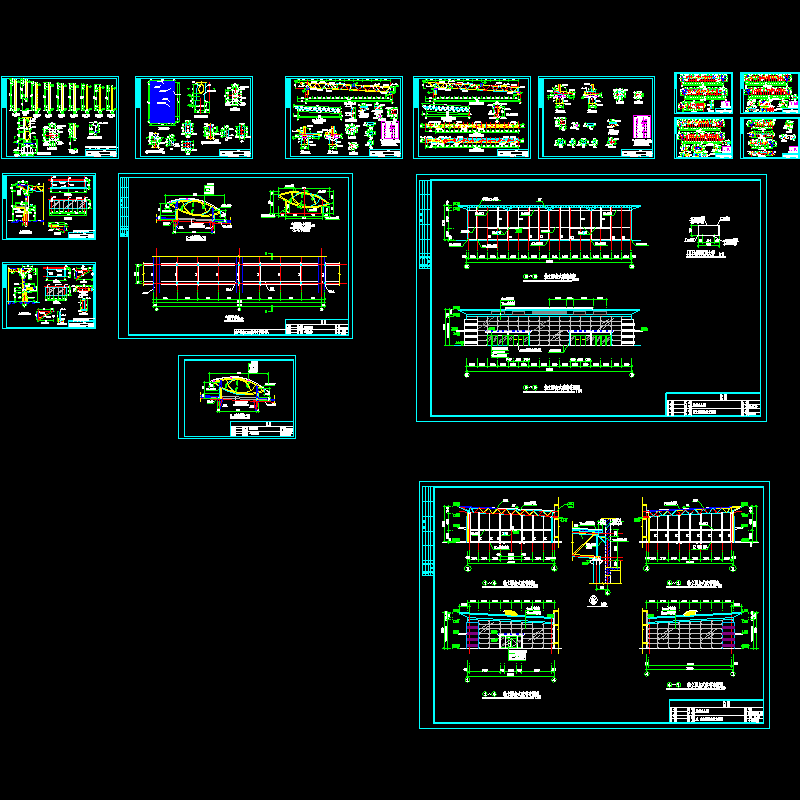

该资料包含：钢结构设计总说明，钢柱预埋件布置图，钢柱布置图，钢梁布置图，钢支撑布置图，屋面板布置图，异形抗风柱大样，门口雨篷钢柱大样，异形抗风柱与钢梁、檩条连接大样，HWJ-1大样图，HLT-1大样图，A-A剖面大样图、正面雨篷大样图，气楼大样图，正立面结构及立面图，左、右立面结构及立面图等
共20张图纸。出图日期：2005.1

0501施工图.dwg

0501施工图平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-16 09:51:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
