43米避雷针及基础结构设计CAD施工大样图(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：毛石基础
• 参考图纸：2张
• 设计年代：近代

附件详情

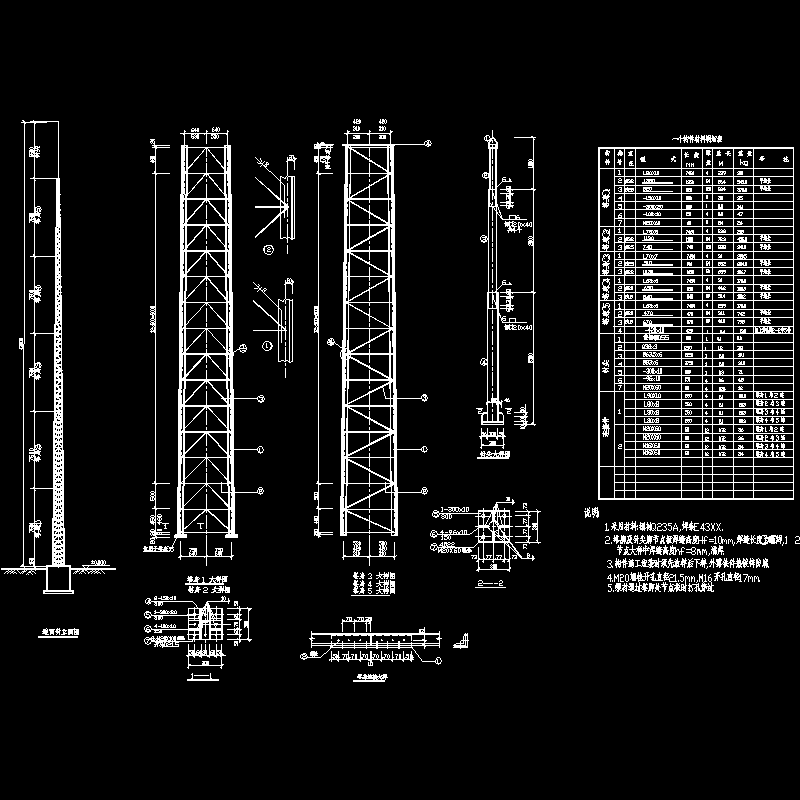

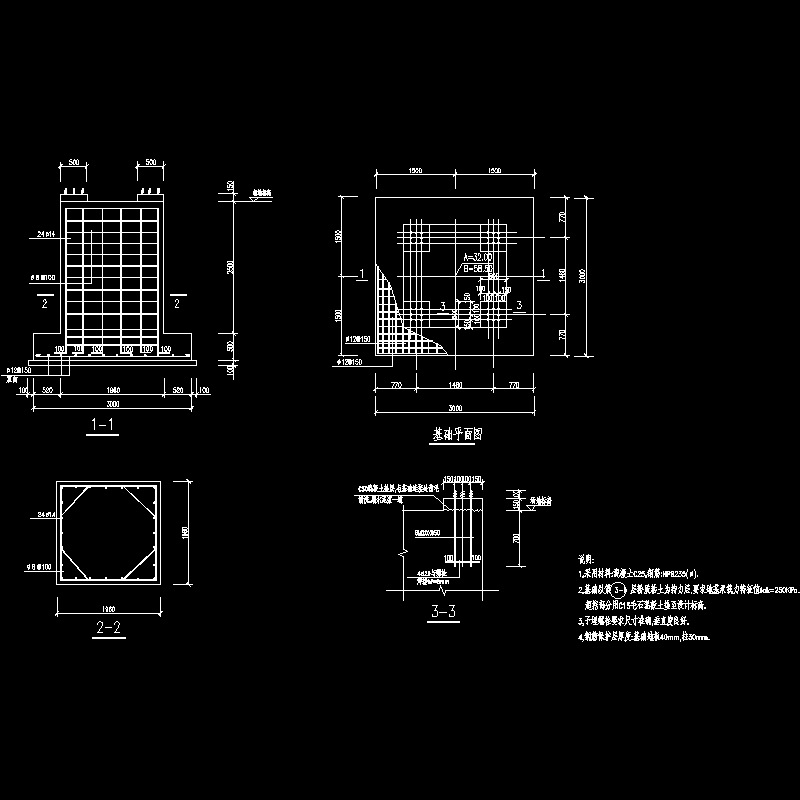

该资料包含：基础平面图，基础详图，避雷针立面图，塔身 1 大样图，针尖大样图等
共2张图纸。

43米避雷针.dwg

jc.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:35:48上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
