物流中心监管仓库结构CAD施工图纸(民用建筑设计)(dwg)(7度抗震)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

苏州某物流中心监管仓库结构图
该资料为：苏州某物流中心监管仓库结构图
建筑面积为4495.07平方米
基本风压：0.45KN/平方米
雪荷载：0.40KN/平方米
抗震设防烈度：7度
结构几何尺寸：48米＊96米

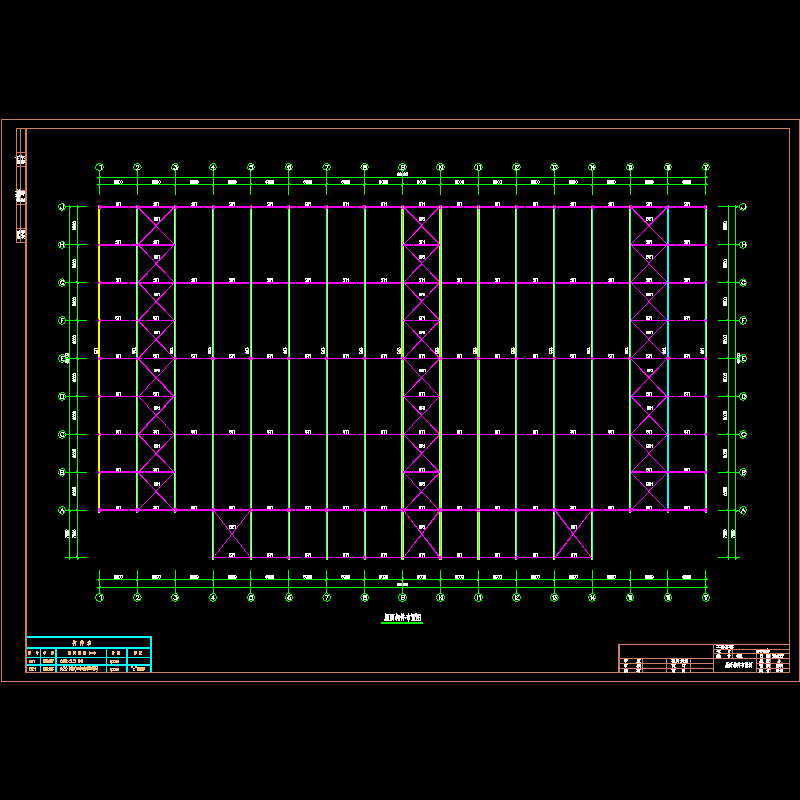

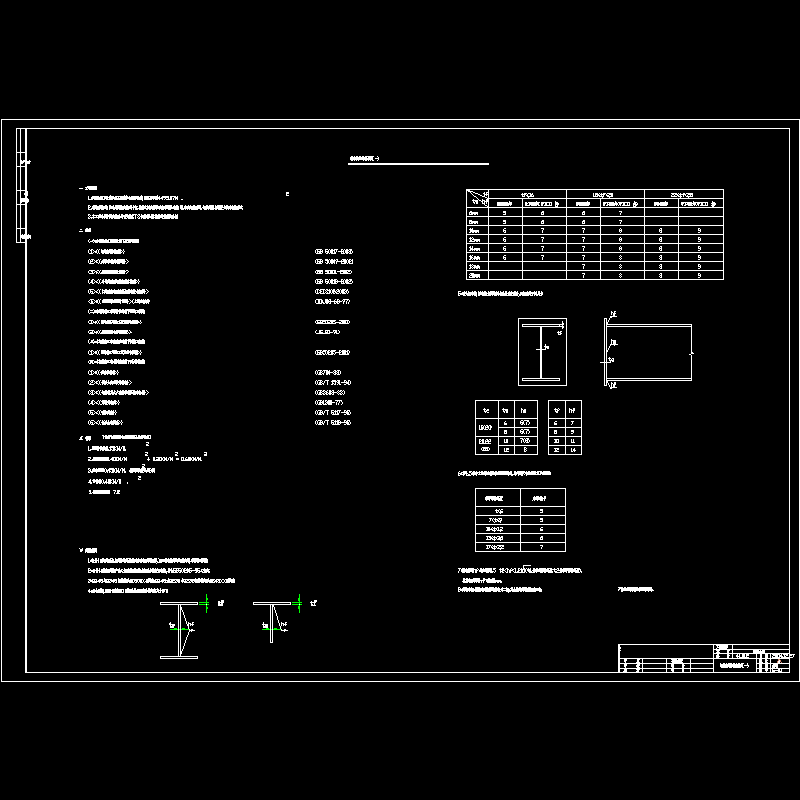

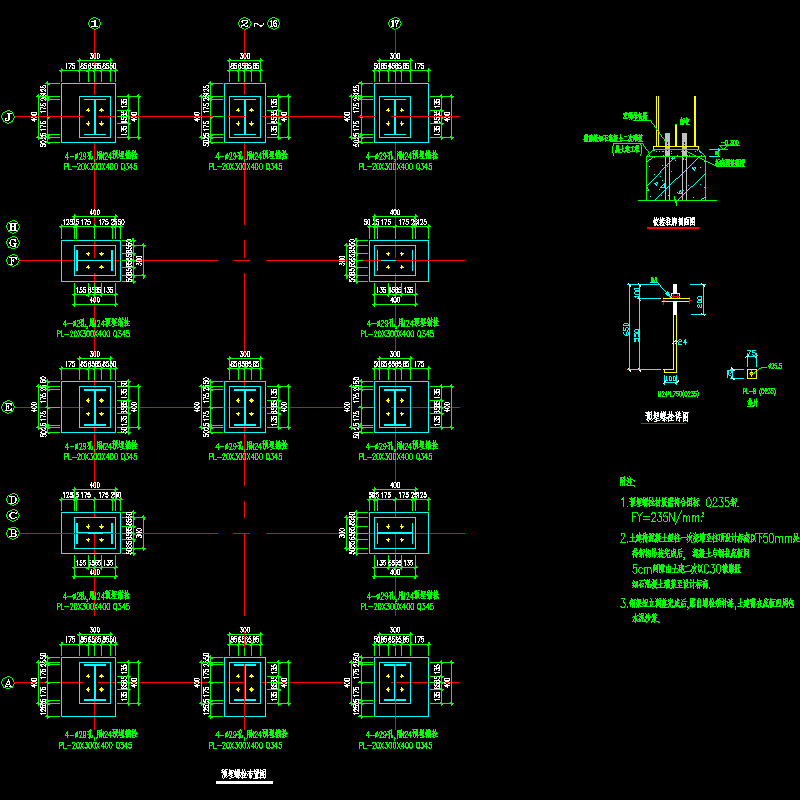

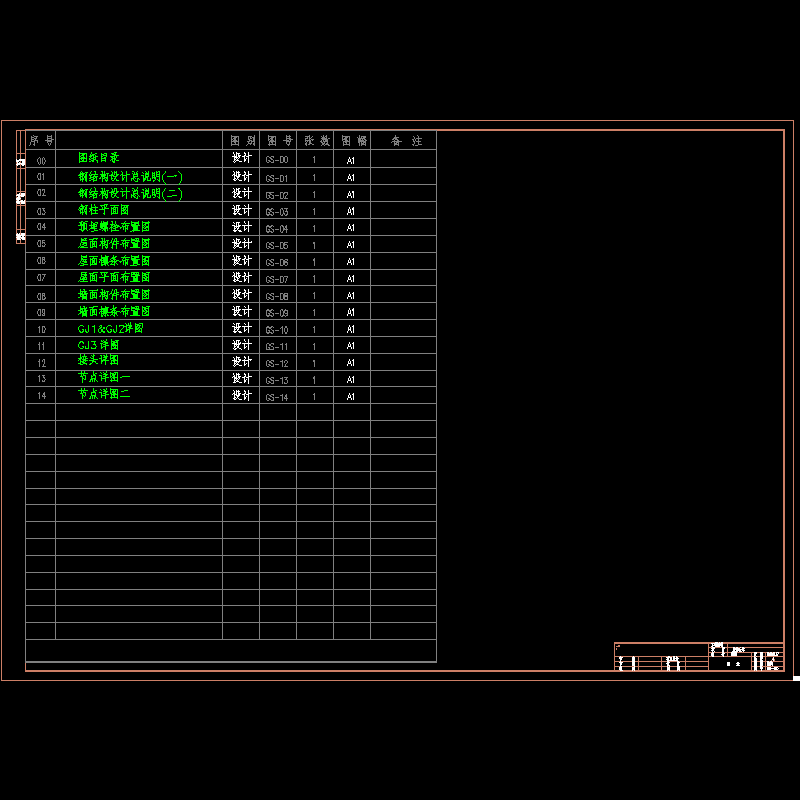

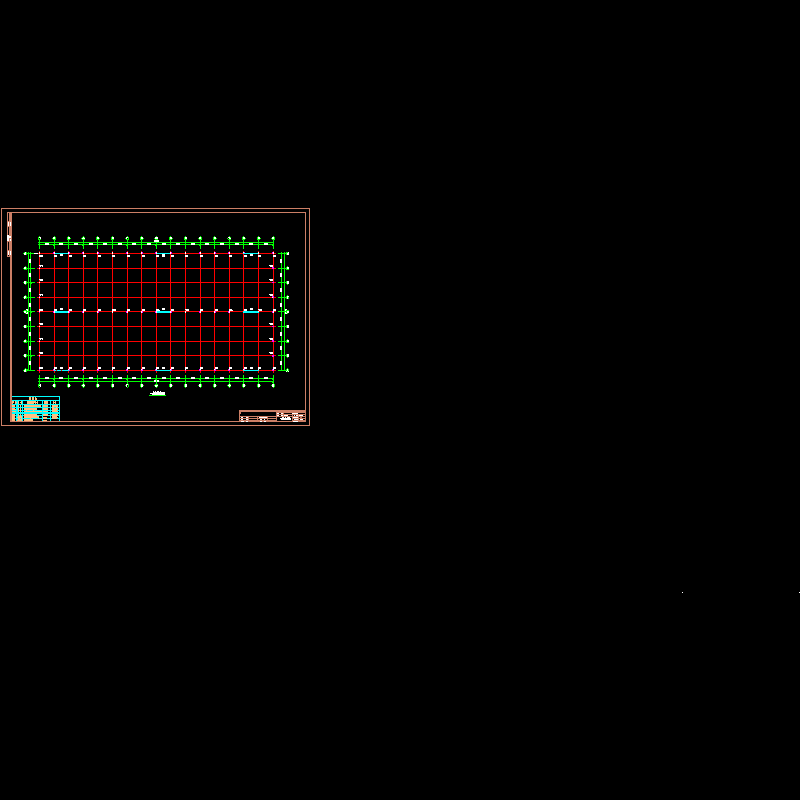

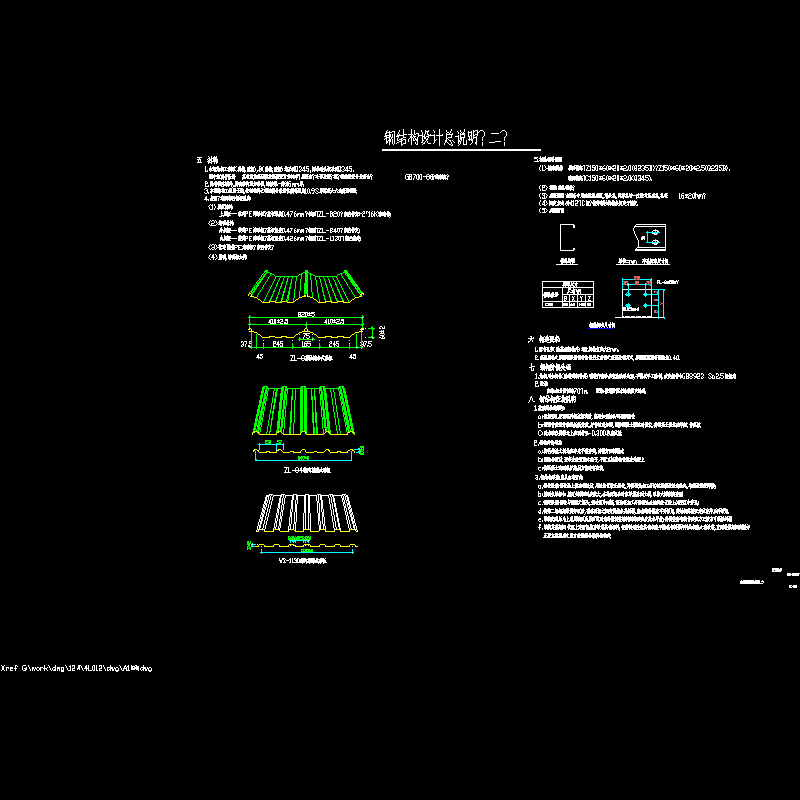

该资料包含：钢结构设计总说明、钢柱平面图、预埋螺栓布置图、屋面构件布置图、屋面檩条布置图、屋面 平面布置图 、墙面构件布置图、墙面檩条布置图、GJ1&GJ2详图、GJ3详图、接头详图、节点详图共13张图纸。
