2层俱乐部主体钢结构CAD施工图纸(dwg)(7度抗震)(二级结构安全)

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-8-15 12:33:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:娱乐
  • 建筑高度:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:门式刚架,桁架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:58张
  • 设计年代:近代

附件详情

天津某俱乐部主体钢结构图
该资料为:天津某俱乐部主体钢结构图
该项目分为四部分:主体结构为框架结构,中厅屋面为桁架结构,北面咖啡厅为门式刚架结构,南面雨棚为桁架结构。
该资料包含:

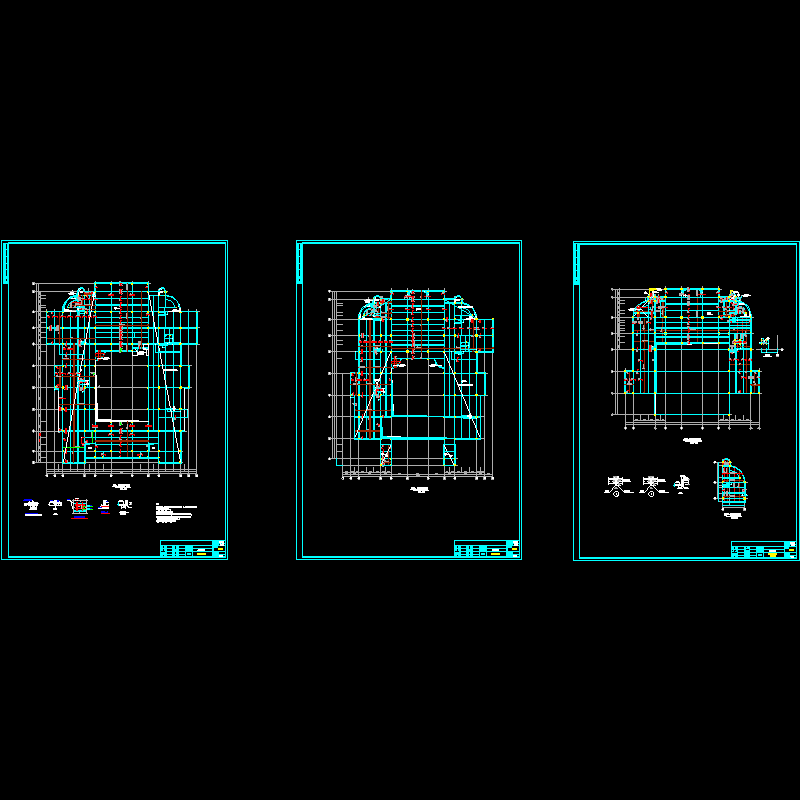

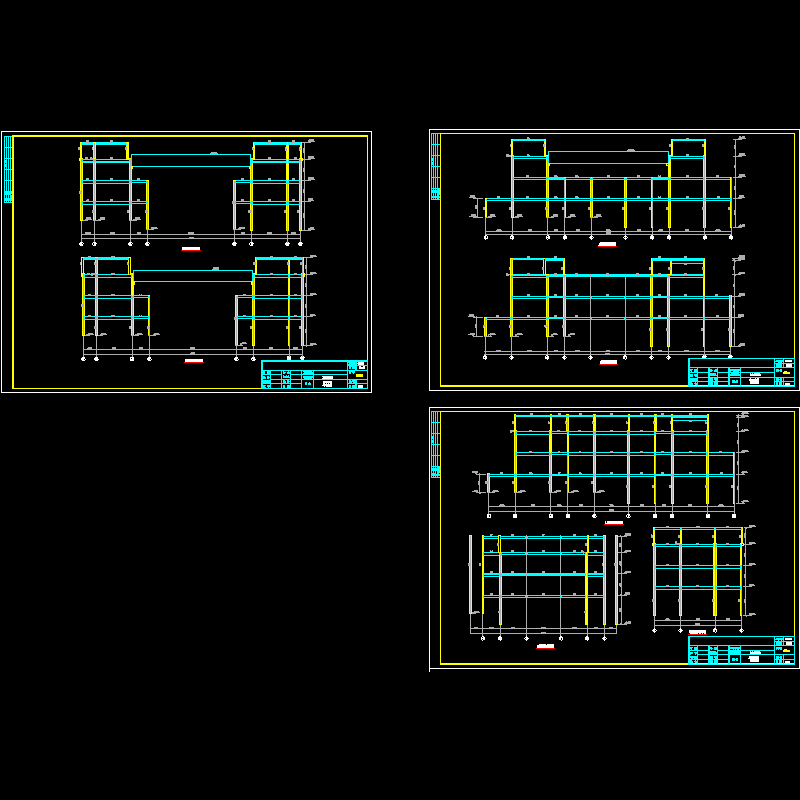

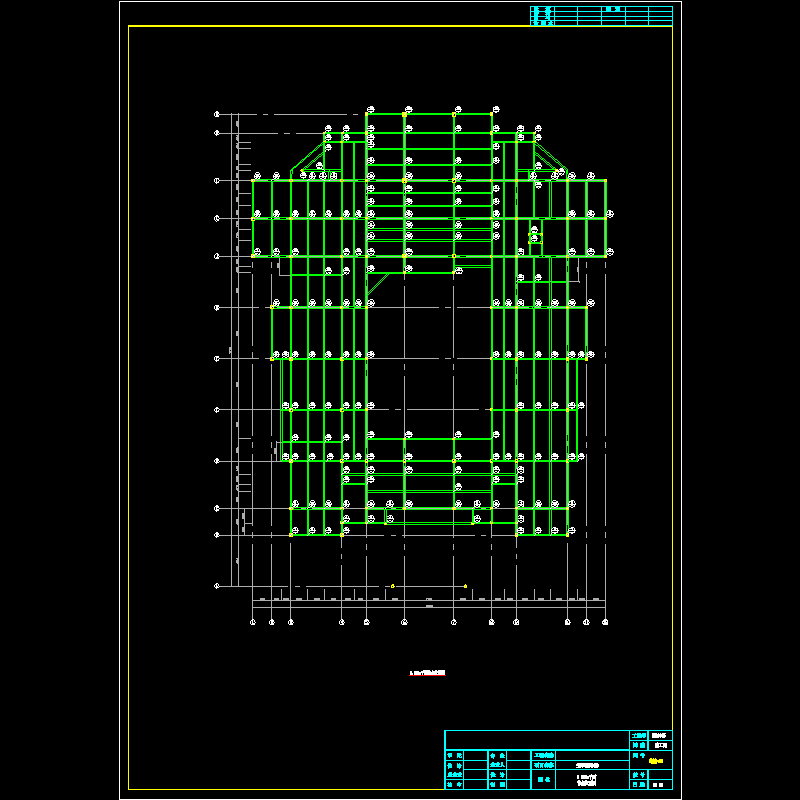

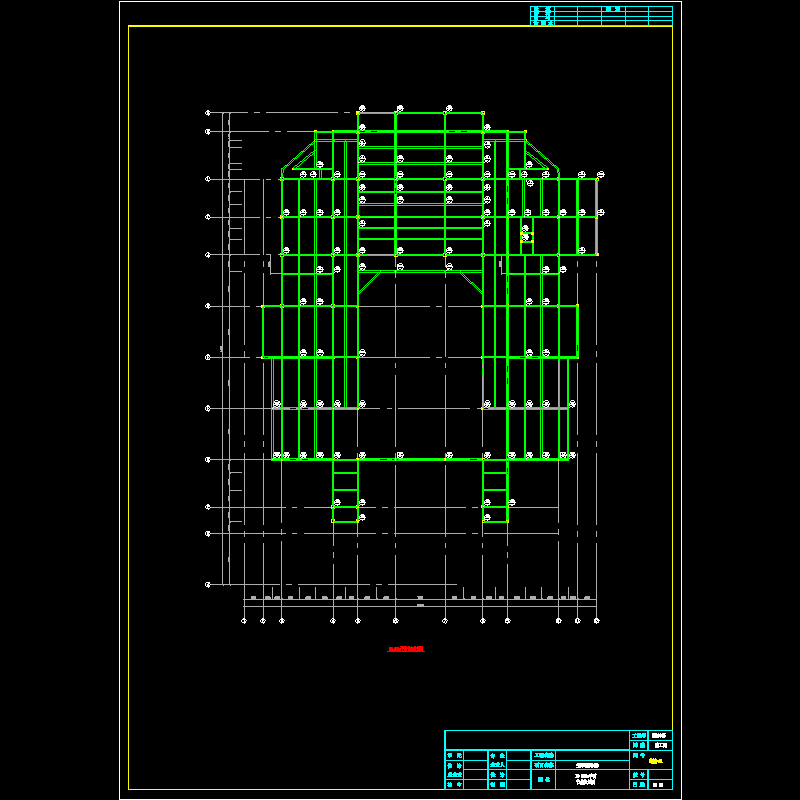

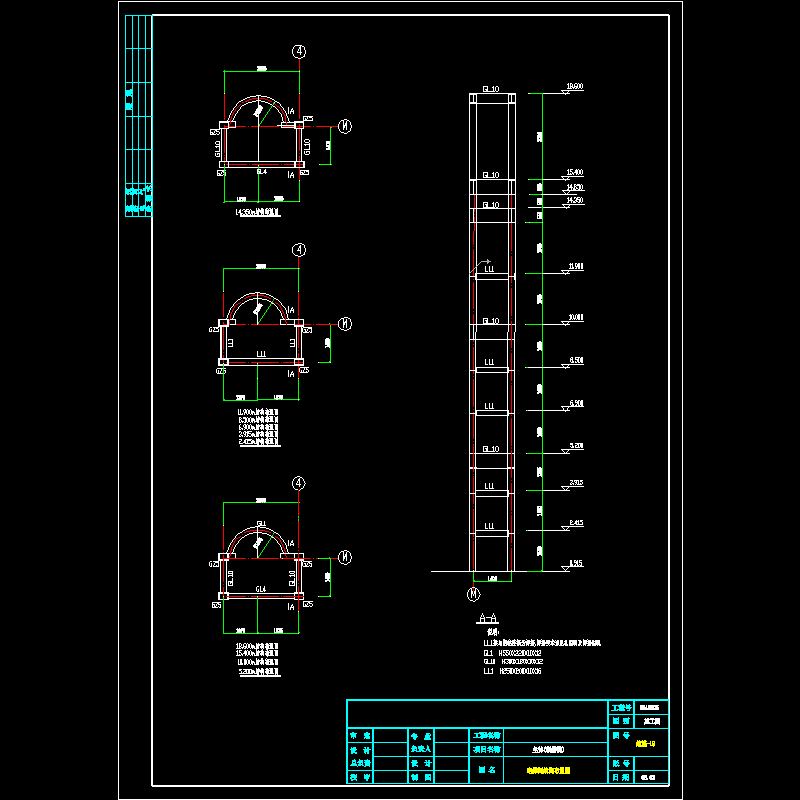

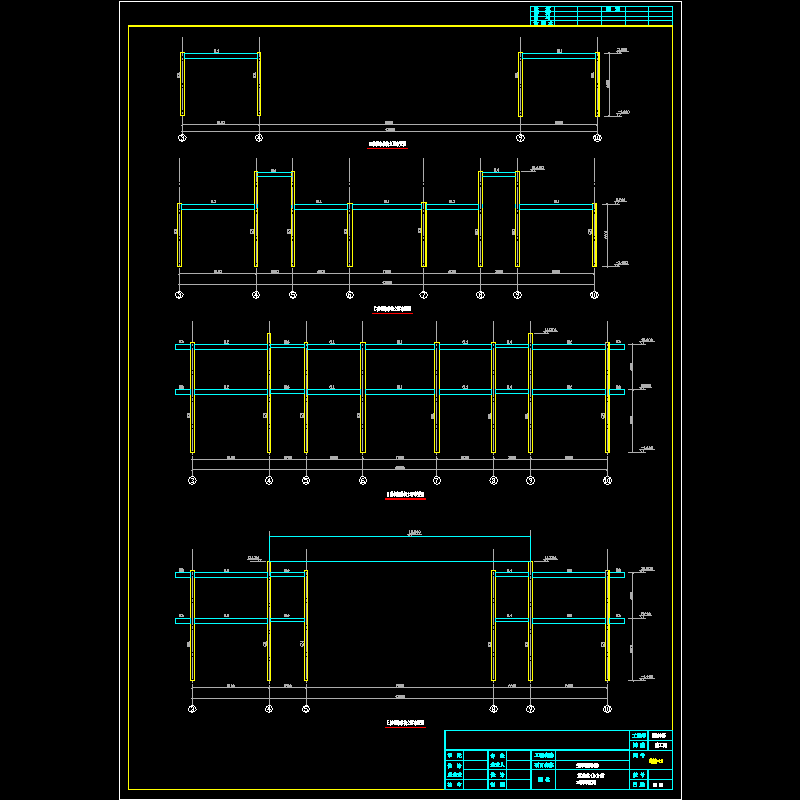

钢结构设计说明、钢柱定位图、结构平面布置图、立面布置图、楼板配筋图、电梯间结构布置图、平面节点位置图、焊接说明及图例、钢结构节点连接图、节点详图、中厅屋面结构平面布置图、桁架图、 楼梯详图 、雨蓬结构 平面布置图 及檩条布置图、雨蓬详图、咖啡厅刚架,支撑及系杆布置图、咖啡厅屋面檩条布置图、食梯结构布置图共58张图纸。
