该项目为北京航天某院总体研发与实验楼幕墙工程 建筑施工 图，
工程性质：综合楼；
建筑高度：44.99M
建筑层数：地下一、二层，裙房为两层，东西两座主楼为十层
标准层高： 3.90M
主体建筑设计结构形式：框架剪力墙
地面粗糙度类型：C类
建筑总面积：53647.79M2
建筑物耐火等级：一级
抗震设计烈度： 八度
该幕墙工程主要为框架幕墙，幕墙形式有半明半隐、复合铝板、石材、采光顶等，这就要求幕墙有很好的一致性和互换性，因此采用通用性较强的幕墙形式，以保证幕墙的安装进度和安装质量。
幕墙的面板主要采用玻璃和复合铝板及石材。裙楼部分主要为半明半隐玻璃幕墙窗及石材，玻璃幕墙窗采用隔热断桥式铝合金型材，石材采用钢龙骨，铝合金挂件系统连接，方便、安全，可拆换；主楼采用半明半隐玻璃幕墙与复合铝板装饰条相间，使整个建筑立面简洁大方，并使整个大厦的建筑风格现代而大气。
该项目在玻璃幕墙外又采用大量百页增强装饰效果，通过不同规格的装饰百页的衔接，体现建筑装饰的完整性和一致性。根据建筑的消防要求，幕墙防火设计只需在楼层间设置水平防火线。

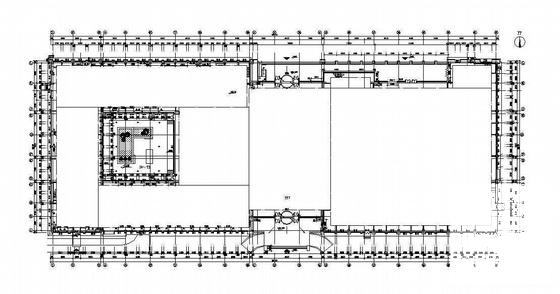

图纸内容包括各层平面图、门窗大样图、点式幕墙大样图、幕墙标准 节点图 、主入口雨棚部分、采光顶幕墙部分、石材大样图、玻璃幕墙计算书、设计总说明等等共28张图纸
