混凝土柱钢屋架厂房结构CAD施工大样图(dwg)(7度抗震)(丙级桩基础)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构, 钢结构
• 钢结构：其他结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是厂房项目，单层，采用混凝土柱钢屋架结构，锤击灌注桩基础，抗震设防烈度为7度。

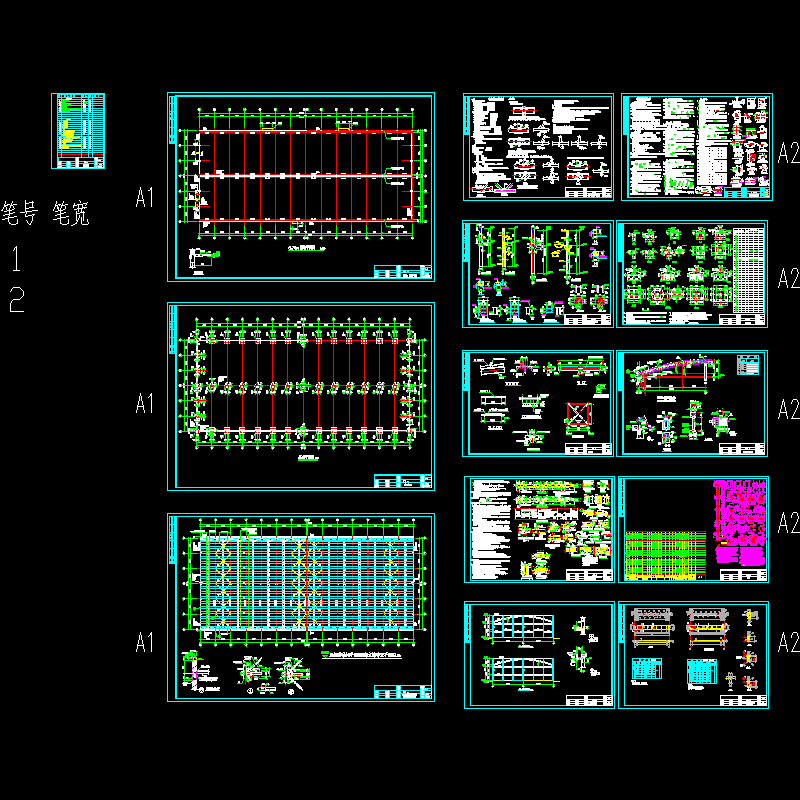

该资料包含：结构总说明，钢管结构设计说明，梁平法说明，桩基础平面图，桩台大样及表，圈梁钢筋图，梁钢筋结构平面图，柱模板，配筋图，钢吊车梁图，屋架,支撑及檩条布置平面图，大样图等共计13张。
分享投稿时间：近几年。

6.70m结构平面图

8.50m梁钢筋结构平面图及屋架支撑布置平面图

GWJ36钢屋架大样

钢吊车梁

M1~M4预埋件柱模板,配筋图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
