171X74m门式刚架钢结构施工方案大样图（dwg格式CAD，10张）

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 参考图纸：10张
• 设计年代：近代

该项目采用轻钢结构，主体结构设计使用年限为50年，结构安全等级为二级，地基基础设计等级为丙级；工程吊车均为电动单梁吊车。工程计算软件为中国建筑科学研究院PKPM CAD工程部研制的PKPM-STS软件；工程室内±0.000相当于绝对标高为544.17；建筑抗震设防类别为丙类,抗震设防烈度为7度,设计基本地震加速度值为0.10g，所在场地设计地震分组为第三组,场地类别为Ⅱ类。资料内容有：钢结构设计施工总说明、基础详图、基础平面布置图、基础短柱平面布置图、预埋锚栓平面布置图、屋面结构 平面布置图 等。

基础平面布置图

基础短柱平面布置图

钢柱与基础铰接/刚接示意图

XG1及其和钢梁连接示意图

轴墙面结构布置图

墙面檩条布置图

墙面门柱连接大样图

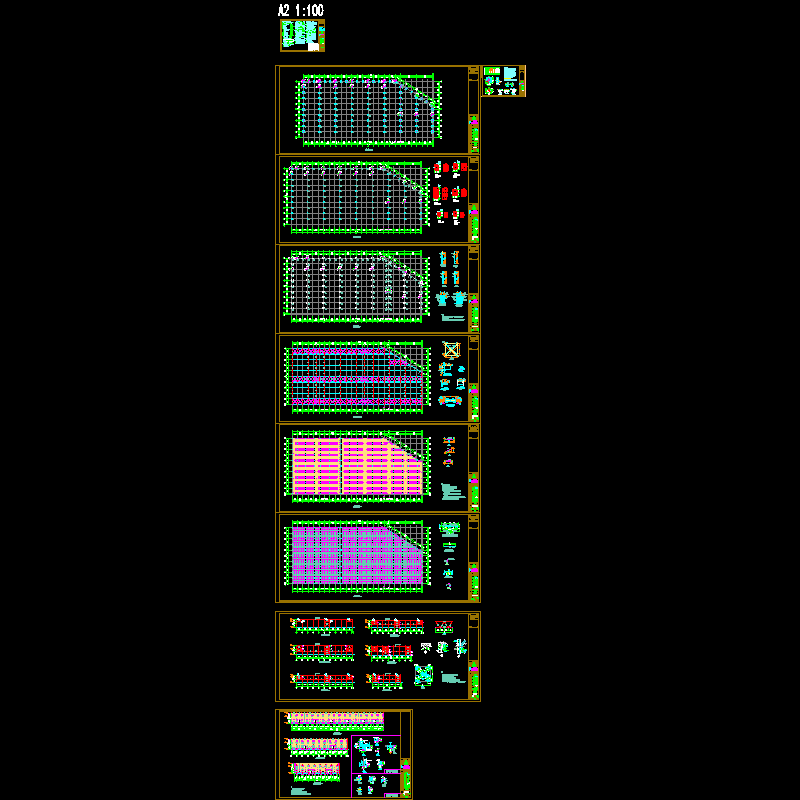

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
