99X103m门式刚架钢结构施工方案图纸（dwg格式CAD，整套）(6度抗震)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：整套张
• 设计年代：近代

该项目为泸州物流中心仓库工程，建筑地点位于泸州市，结构体系为门式刚架结构。建筑面积为10269.3m＋（雨棚面积：2550.9m）＝10820.2m，工程设计内容有：建筑、结构、电、水专业，资料内容有：结构设计说明、人工挖孔桩基础平面图、预埋锚栓 平面布置图 、刚架屋面支撑布置图、柱间支撑布置图、雨棚大样等等。

人工挖孔桩基础平面图

预埋锚栓平面布置图

柱间支撑布置图

墙梁节点大样

配电系统图

消火栓系统图

宏图物流4号中转库电_t3.dwg

宏图物流4号中转库.dwg

宏图物流4#库房结构出图.dwg

宏图物流1、4号中转库给排水（090825）.dwg

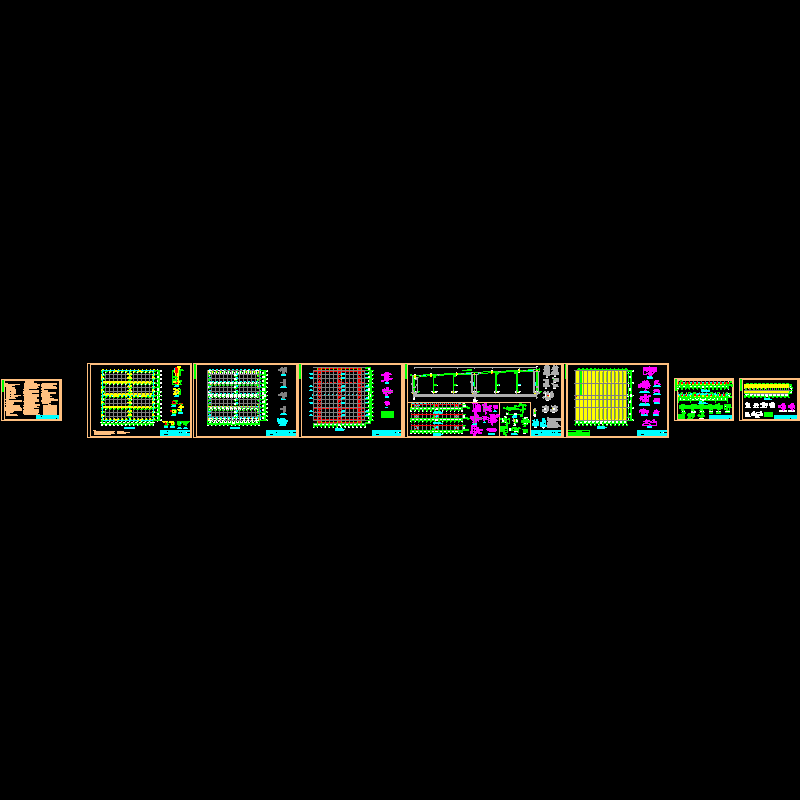

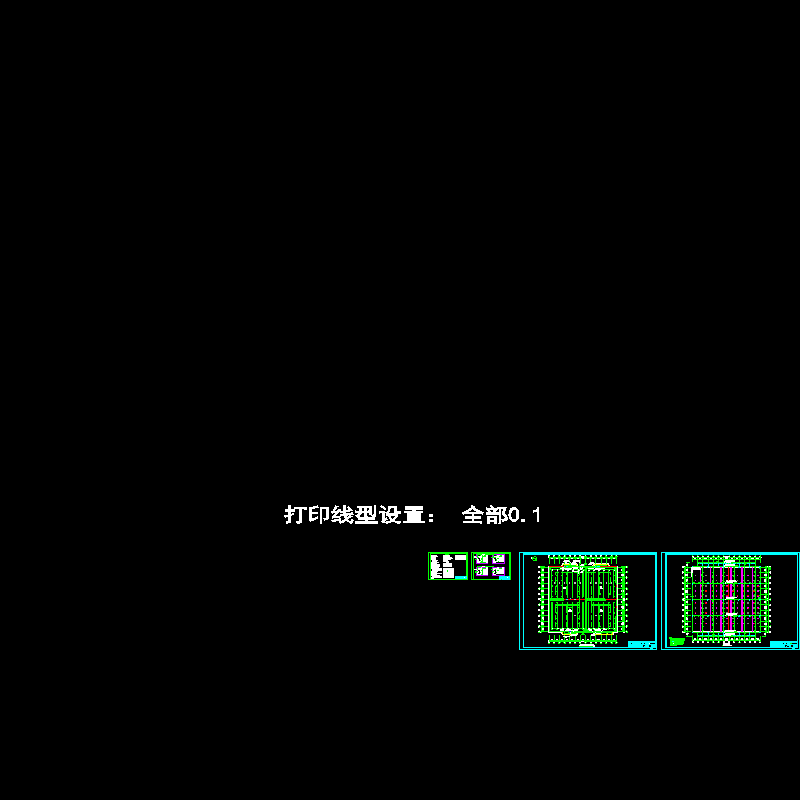

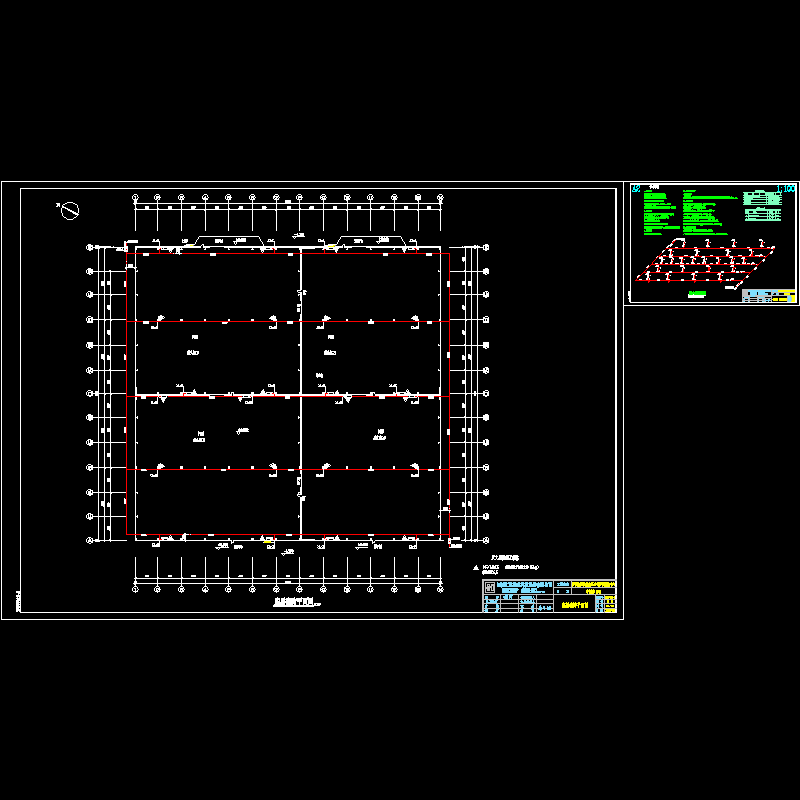

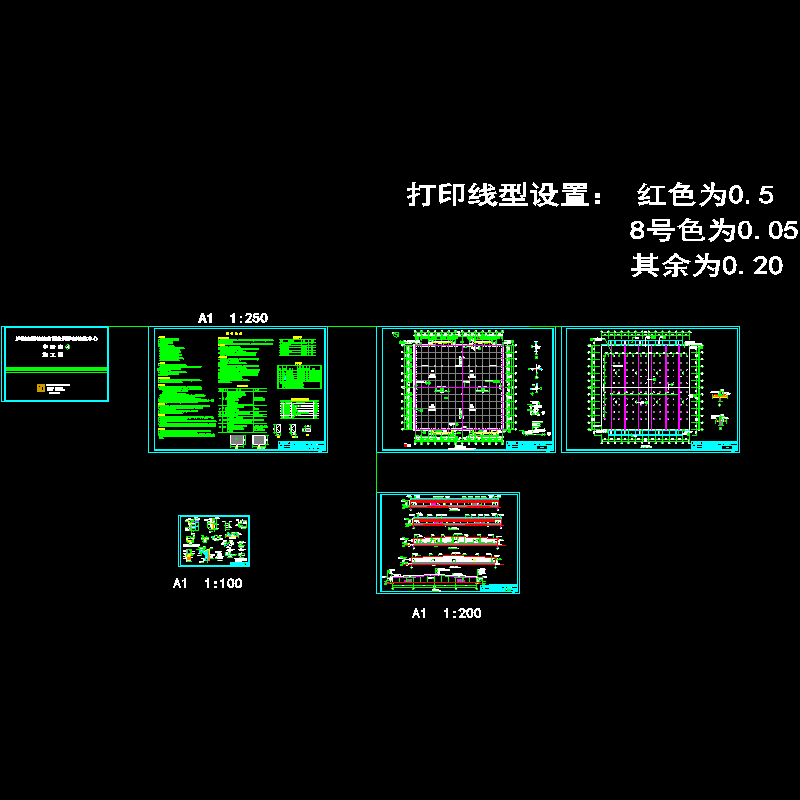

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
