大型过滤池单体结构CAD施工图纸(民用建筑设计)(dwg)(7度抗震)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：其他结构
• 特种结构：其他结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

该项目为某大型的过滤池结构图，本单体采用预应力空心管桩复合地基，基础采用先张法预应力空心管桩，共计379根，单体设防烈度为7度，管廊为框架结构。

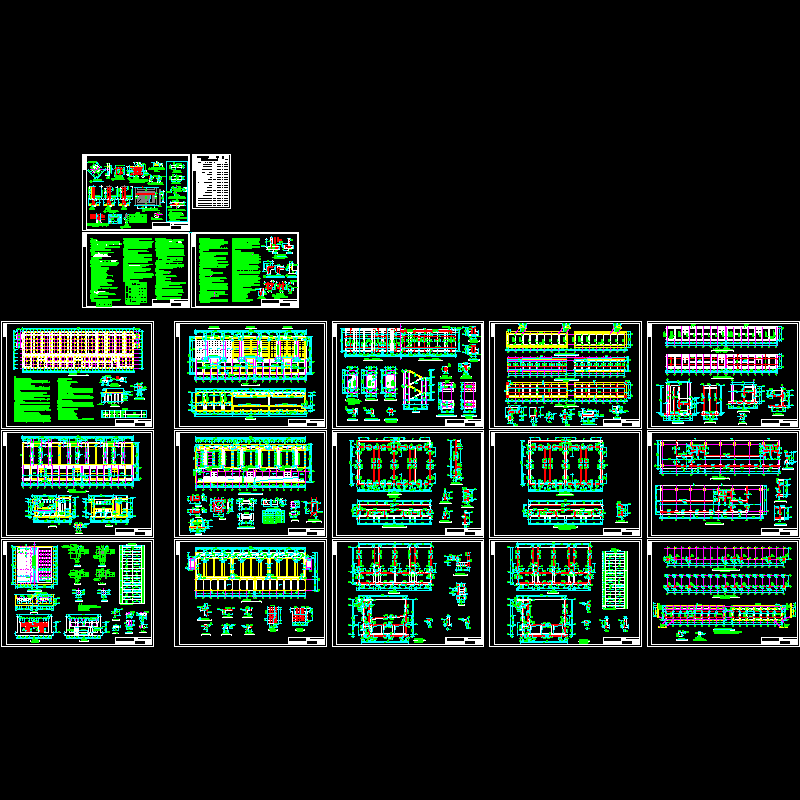

该资料包含：结构设计说明、桩基施工图、 平面布置图 、板配筋平面图、梁平法施工图等共18张图纸。
分享投稿时间：近几年4月。
