一份旅游风景区宾馆单体建筑结构CAD施工图纸(有节能说明)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：安徽
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：3376.25平方米
• 建筑高度：19.100m
• 地上层数：5层
• 设计效果图：无

附件详情

该项目为安徽省某大峡谷旅游风景区宾馆建筑单体，1层为餐饮区层高4200;2层为会议办公层高3800;3-5层为住宿标准间，层高3400;局部六层为设备层,层高3600.总建筑面积为3376.25m
该项目为多层综合楼，高度19.100m,耐火等级二级，屋面防水等级为Ⅱ级，建筑设计结构形式为钢筋砼框架结构；抗震设防烈度为7度；设计耐久年限50年
图纸内容包括建筑各层平面图、立面图、剖面图、门窗详图、节点大样详图以及结构和的节能说明部分

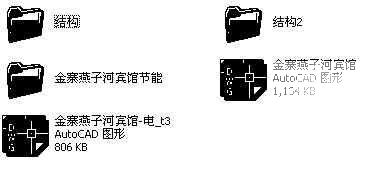

第 1 张图

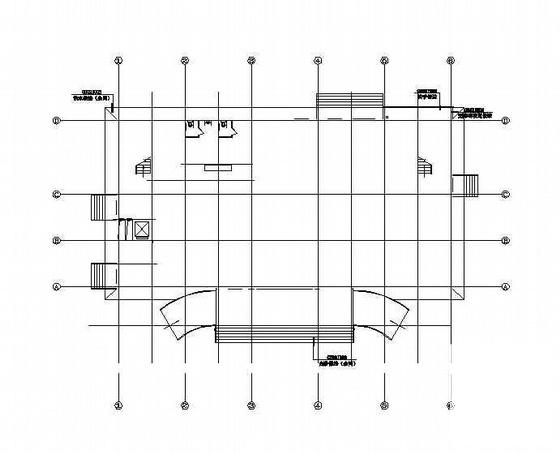

第 2 张图

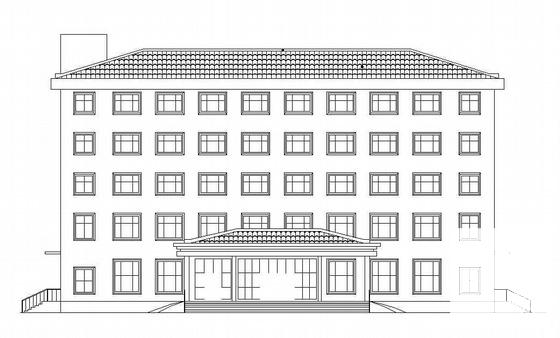

第 3 张图

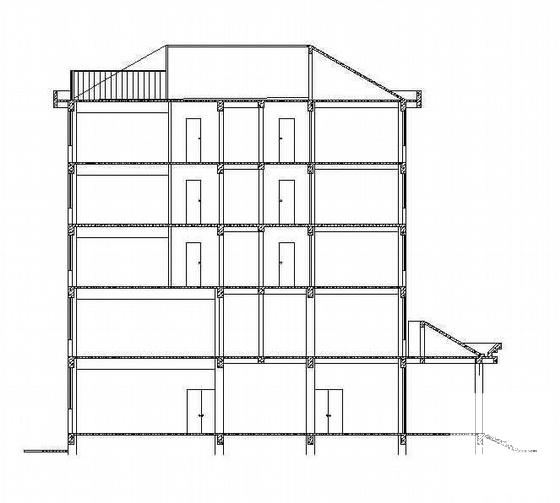

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
