一份长三角地区5层服装厂房建筑结构CAD施工图纸(平面布置图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图

• 其它专业图纸：结构

• 设计效果图：无

附件详情

该项目为某生产厂房的建筑+结构施工图；
建设地点：不详；
设计年份：不详；
建筑高度：18.1米（4层）；
建筑设计面积：9089多平方米；
建筑设计结构形式：框架；
设计功能：车间、消控室、储藏间、卫生间等；
图纸内容：建施——各层平面图，各立面图，剖面图等；结施——基础平面布置图，各层楼面结构平面布置图等；共计19张图纸

2

3

4

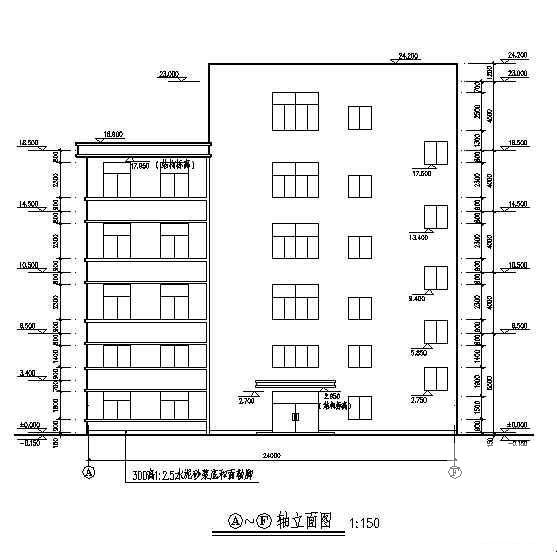

第 1 张图

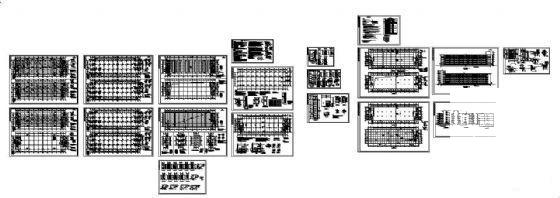

第 2 张图

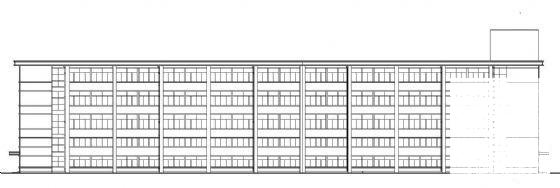

第 3 张图

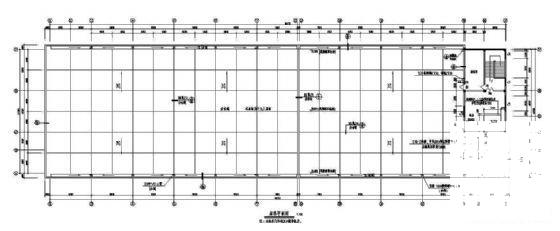

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
