一份医院9层综合楼建筑施工CAD图纸(框架剪力墙结构)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医院门诊楼,医院住院楼
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：福建
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：28张
• 建筑设计面积：20081平方米
• 占地面积：2072平方米
• 建筑高度：37.15m
• 地上层数：9层
• 设计效果图：无

附件详情

该项目为福建某医院 建筑施工 图。
建筑设计面积：医疗区综合楼为18842平方米；传染楼为1239.1平方米。
建筑层数：医疗区综合楼主体地上9层，裙房5层；传染楼地上2层。
建筑高度：医疗区综合楼主体建筑高度37.15米，裙房高度20.4米；传染楼建筑高度8.4米。
建筑分类：一类。设计使用年限50年。
耐火等级：一级。
抗震烈度6度，抗震措施7度。
结构类型：框架剪力墙结构。
设计功能：包含门诊楼、医技楼、病房楼等相关功能。
这份参考资料包括设计说明，工程做法，节能表，门窗大样，各层平面图，立面图，剖面图，电梯楼梯大样，卫生间大样，墙身大样，节点大样共计28张图纸。

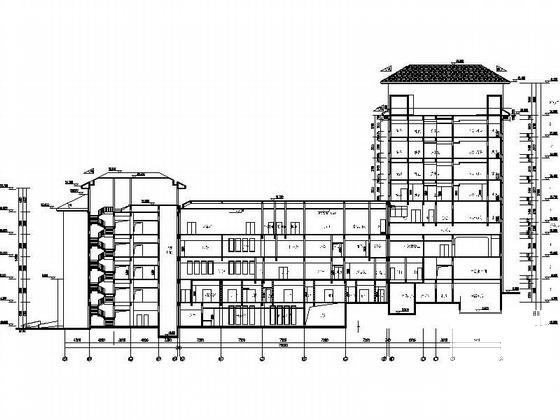

第 1 张图

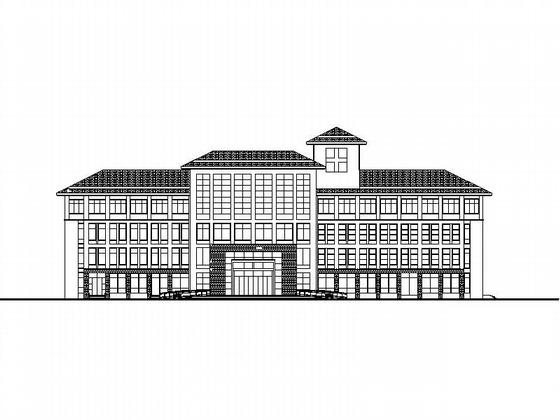

第 2 张图

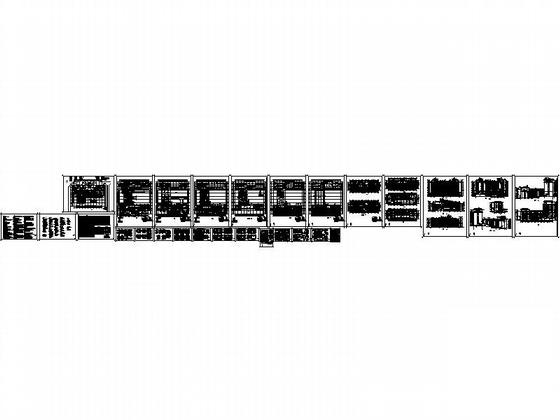

第 3 张图

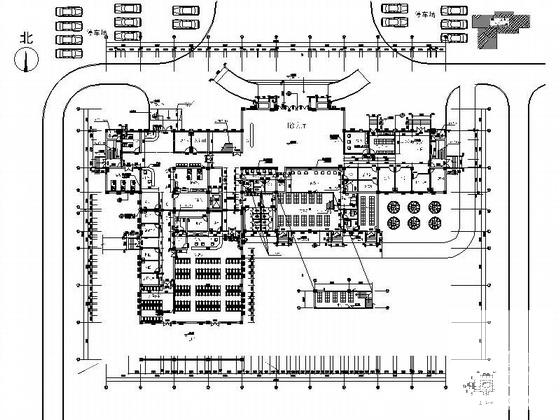

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
