一份框架结构教学综合楼结构CAD施工图纸(建筑图纸)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：6.5m
• 抗震设防烈度：6度抗震
• 参考图纸：22张
• 设计年代：近代

附件详情

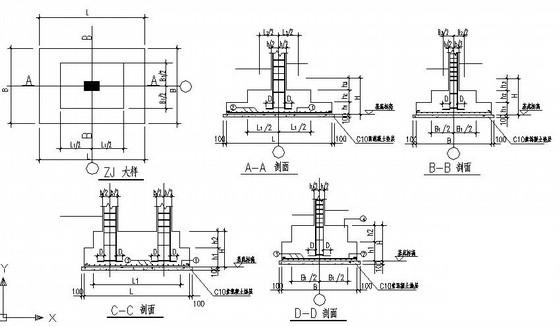

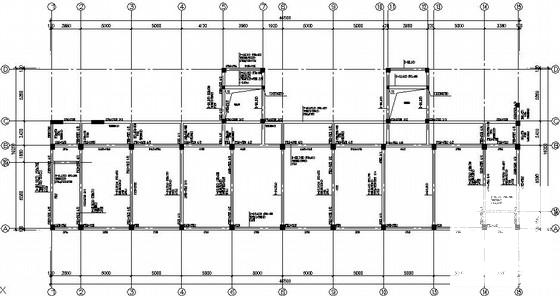

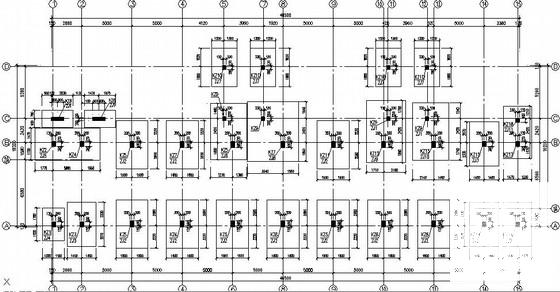

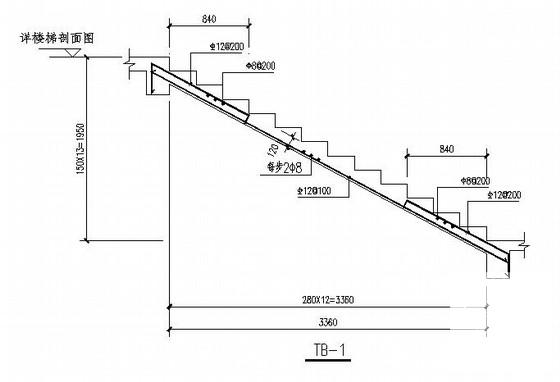

该项目为教学综合楼。建筑高度为23.40m,层数六层，总建筑设计面积： 3068.32平方米。这份参考资料包括：建筑与结构图（全套），其中结构图有基础 平面布置图 、独立基础结构图、条形基础结构图、框架柱柱表图、板配筋图、梁配筋图、及楼梯结构图等共12张。建筑图共10张。
