一份城市政给水管道工程CAD施工图纸(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：交通道路
• 设计内容：给水系统,污水排水系统,废水排水系统,雨水排水系统
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

该资料工程图的距离、高程均以米计，管径尺寸以毫米计。管道敷设均按GB 50268-97有关管道施工规范实施，闸门井施工套用《给排水标准通用图集》S1（S143，17-5）。
一.管材
该资料管材采用给水UPVC管。
二.管沟开挖
1.管沟开挖管底宽度为管外径加0.8米，一般情况沟边放坡坡度为1：0.25，沟槽挖深、管线按纵断面图设计尺寸进行。
2.挖沟抛土后，堆土距沟槽边距不应小于0.8米，堆放高度不得高于1.5米。
3.管道可直接敷设在未经扰动的原土地基上，如地基为岩石、砾石时，必须在其上铺设细土或砂垫层，其厚度为0.15-0.20米。
三.管道敷设
1.管道下沟前，需将管沟内塌方石块、积水、油污等清除。
2.管道敷设前必须清除管内污垢、杂质。
3.管道安装允许偏差：轴线位置30mm，高差±0.3米。
四.管沟回填
1.在管道安装与铺设完毕后应尽快回填，回填的时间宜在昼夜中气温最低的时刻，回填土 中不应含有砾石、其它杂硬物体。
2.管沟回填一般分两次进行
（1）。随着管道铺设的同时，宜用砂土或符合要求的原土回填管道的两肋，一次回填高度宜为0.1-0.15m，捣实后再回填第二层，直至回填到管顶以上至少0.1m处，在回填过程中，管道下部与管底间的空隙处必须填实，管道接口前后0.2m范围内不得回填，以便观察试压事故情况。
（2）.管道试压合格后的大面积回填，宜在管道内充满水的情况下进行。管顶0.5m以上部分，可回填原土并夯实。
3.在管道试压前，管顶以上回填土厚度不应少于0.5m，以防试压时管道系统产生推移。
五.管道试压
1.缓慢地向试压管道中注水，同时排出管道内的空气。管道充满水后，在无压情况下至少保持48h。
2.该管道设计试验压力1MPa，水压升至试验压力后，保持恒压10min，检查接口、管身无破损及漏水现象，且压力降不大于0.05MPa时，管道强度试验为合格。

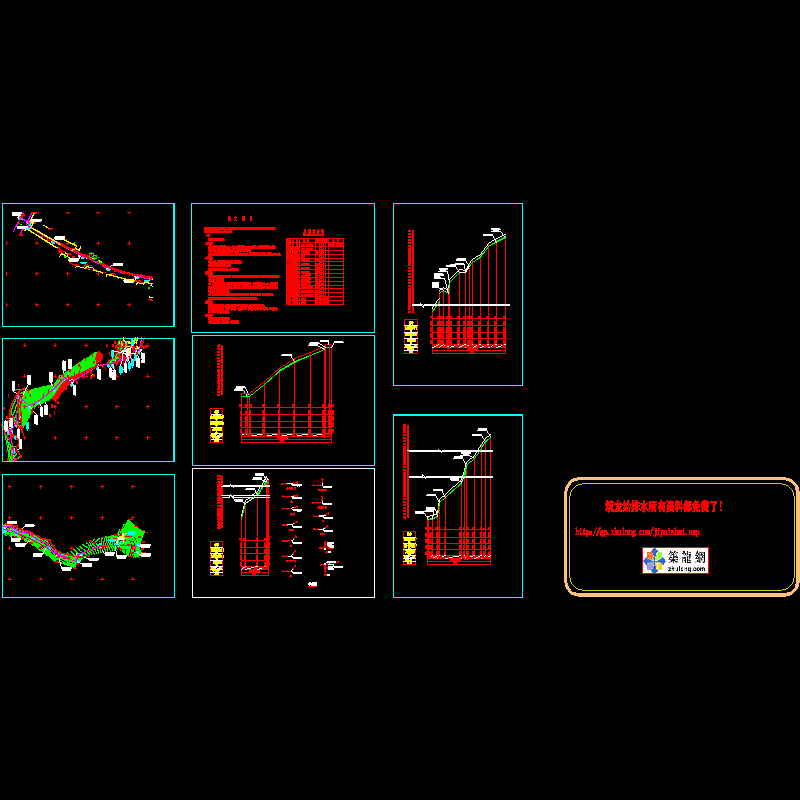

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
