项目概要：排水主干管工程为抚州某经济开发区四期雨、污排水干管，北起安石大道，南至凤岗河，沿线经园纵五路、纬一路、园纵四路、纬二路、金凤路、纬三路、金 大道。
2.排水体制及排水方向:
排水体制采用雨、污分流制，雨水排入凤岗河、污水排出四期用地后接入规划的污水处理厂管网（另行设计）。
3.管线设计桩号与道路中线桩号一致。
4.设计依据及参考资料
1)规划资料：抚州城市总体规划道路专业规划。抚州某经济开发区四期用地控制性详细规划。
2)勘测资料：抚州市1：1000航测地形图。
3)《室外排水设计规范》GB50014-2006。
4)《给水排水管道工程施工及验收规范》GB 50268-97。
5)《 市政工程 质量检验评定标准》（CJJ3-90)。

二、设计标准
1.雨水: 按满流设计，设计重现期P=1年，综合迳流系数ψ=0.60，地面积水时间＝15分钟。
2.污水：按非满流设计，生活污水流量按130人/ha，人均污水量140L/人.d，工业生产污水流量按单位面积定额0.6L/s.ha设计。

三、管材及基础
1.雨水采用钢筋混凝土箱涵，箱涵及基础见图。
2.污水管采用Sn8增强型高密度聚氯乙烯双壁波纹管(HDPE)，电熔连接。基础及回填详国标04S520埋地塑料排水管施工图集。
3.排水管道敷设后，道路碾压不得采用振动式，只充许静压。

四、 沟槽开挖 及回填
1.排水管道(渠)沟槽开挖应满足《给水排水管道工程施工及验收规范（GB50268-97）》的规定。通常情况下，当采用砂石基础时，基坑宽度按照国标04S516执行，沟槽宽度为D 2t 2a；当采用砼基础时，基坑宽度按GB50268-97执行，沟槽宽度为D1 2(b1 b2 b3)
2.沟槽回填压实系数按国标04S516《总说明》之6.12条执行，并应满足《给水排水管道工程施工及验收规范（GB50268-97）》的规定。
3.管顶50cm范围（II区）回填压实系数为0.85～0.86，用木夯夯实。

稿件编制于2009年，共73张。

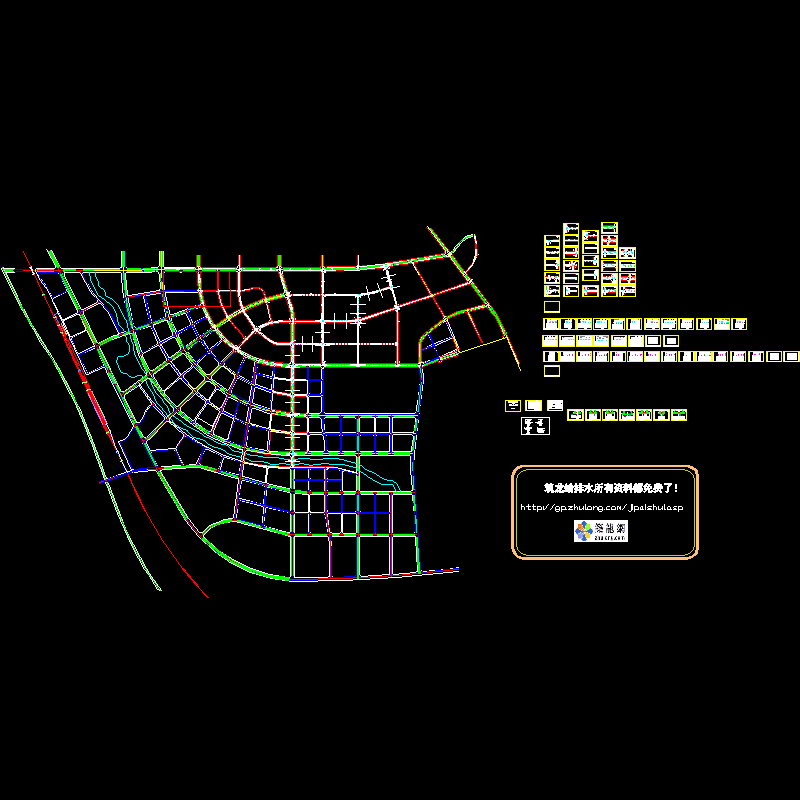

第 1 张图
