一份县安全饮水工程设计CAD施工图纸(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 设计内容：给水系统,其他系统
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 设计年代：近代

附件详情

图纸为某县安全饮水工程设计图纸，该工程选用的工艺为为典型的沉淀絮凝池工艺流程，给水处理设计规模按15000m3/d考虑，即625m3/h(工作制度为24h/d).混合采用列管式混合器，安装在反应池前部进水管上，混合时间3S.反应采用翼片隔板反应池，水力分级为3级，设计流速0.12~0.06m/s,反应时间10min。反应池排泥采用多斗式静压排泥，采用DN200排泥管，每条排泥管管端设手动、电动蝶阀各一个，快开排泥。

2

3

4

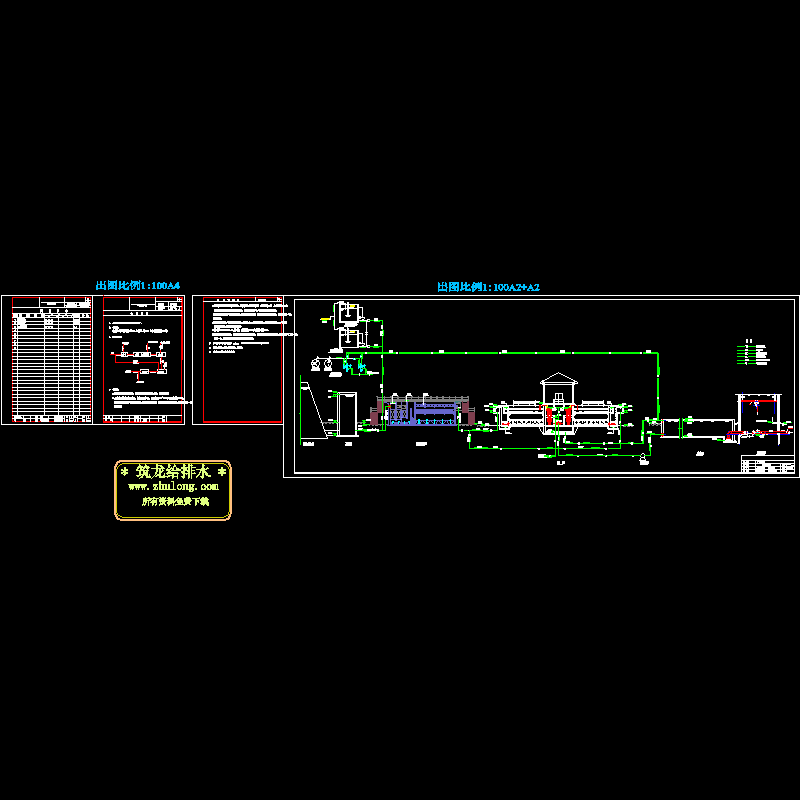

02工艺流程图t3.dwg

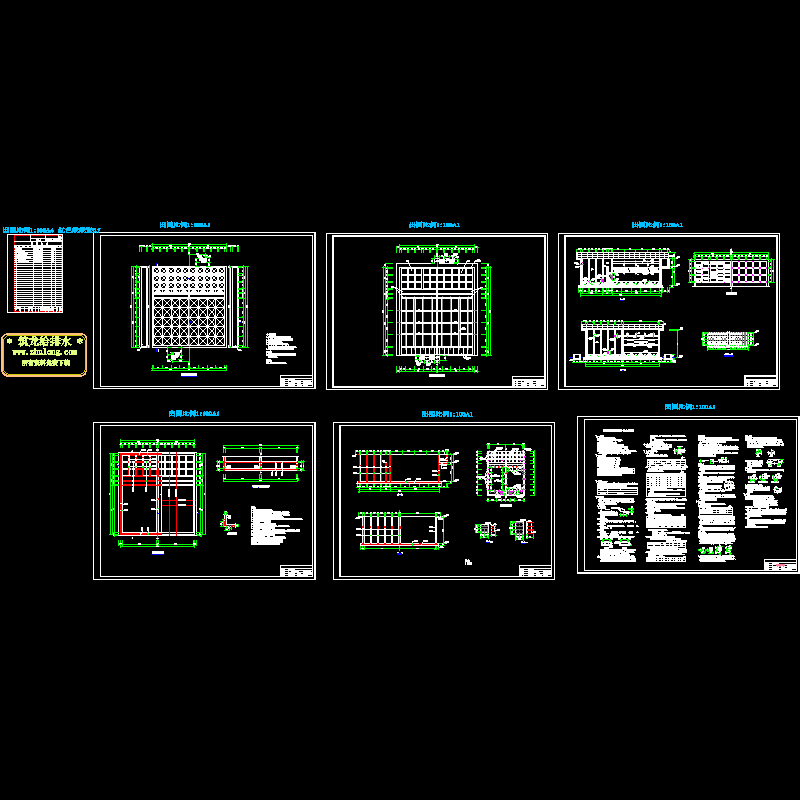

04沉淀池.dwg

04絮凝沉淀池t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
